Замена платы RJ-11 PowerBook G4 Aluminum 17" 1–1,67 GHz

Разместите компьютер так, чтобы сторона с рядом винтов была от вас.

Сдвиньте защёлки фиксатора батареи большим пальцем в стороны, чтобы край батареи приподнялся.

Выньте батарею из компьютера.

Удалите три одинаковых винта с крестообразной головкой с крышки отсека памяти.

Поднимите крышку отсека памяти настолько, чтобы можно было её захватить, и сдвиньте к себе, отводя от корпуса.

Одновременно освободите защёлки по обеим сторонам модуля оперативной памяти. Эти защёлки фиксируют модуль, и при их освобождении модуль «выскочит».

Потяните модуль прямо из контактов. Если установлен второй модуль, извлеките его тем же способом.

Схема зажима разъёма ленты трекпада, который вы отключите на следующем шаге.

1) Захватите замковую планку ногтями с обеих сторон и сдвиньте её немного (примерно 1/16" или 2 мм) в направлении батареи.

2) После освобождения замковой планки извлеките кабель из разъёма.

Для этого шага достаточно сдвинуть разъём примерно на 2 мм. Сильное или слишком дальнее натяжение повредит разъём.

Ослабьте разъём трекпада, потянув замковую планку в сторону корпуса батареи кончиками пальцев.

Вытяните ленту трекпада из ослабленного разъёма.

При повторном подключении ленты трекпада убедитесь, что оранжевый кабель вставлен в разъём над замковой планкой.

Примечание: при сборке корпуса лента трекпада может застрять ниже выреза для материнской платы. Её можно осторожно подтолкнуть с обеих сторон маленькой отвёрткой. Не требуется большого усилия — лента со временем выйдет и её можно будет повторно подключить по указанной выше инструкции. Также замковая планка может отстать — если при сборке вы увидите небольшой пластиковый кусочек, это он.

Удалите следующие 10 винтов с нижнего корпуса:

Три винта Phillips 1,7 мм с передней кромки отсека батареи.

Один винт T8 Torx 3,9 мм справа от разъёма карты памяти.

Один винт T8 Torx 6,9 мм на левой кромке отсека памяти.

Три полностью резьбовых винта Phillips 12,4 мм из центра ряда винтов вдоль задней кромки корпуса.

Два винта Phillips с резьбой 2,5 мм, 15,1 мм, по одному на каждом конце ряда винтов вдоль задней кромки корпуса.

Переверните компьютер и поверните так, чтобы порт DVI был обращён к вам.

Удалите четыре одинаковых винта Phillips, расположенных вдоль этого края корпуса.

Поверните компьютер на 180 градусов так, чтобы разъём питания смотрел на вас, и удалите четыре винта Phillips (такие же, как в предыдущем шаге).

Откройте компьютер и поверните так, чтобы экран был обращён к вам.

Снимите верхнюю крышку, поднимая сзади и обходя края.

Используйте лопатку, чтобы ослабить корпус, если он застрял.

Когда корпус полностью освободится, снимите его с компьютера.

Используйте метод, описанный в шаге по отключению ленты клавиатуры, чтобы ослабить разъём на плате питания (DC-In).

Отстыкуйте кабель из ослабленного разъёма.

Удалите единственный винт Phillips с платы Bluetooth.

Приподнимите плату Bluetooth частично из компьютера и отсоедините присоединённый антенный кабель.

Отключите чёрный кабель динамика от звуковой платы.

Удалите единственный винт T8 Torx из корпуса левого динамика.

Отключите оранжевый кабель питания DC-In от логической платы.

Освободите кабели с правой стороны динамика и снимите его с логической платы.

Отключите радужный кабель питания от платы DC-In.

Отключите чёрно-белый кабель RJ-11 от верхнего правого угла модема.

Удалите два одинаковых винта T8 Torx с платы DC-In.

Сдвиньте плату DC-In вправо и выньте её из компьютера.

Если плата DC-In застрянет, возможно потребуется удалить винт T8 рядом с платой, чтобы освободить её.

Ваш ноутбук должен выглядеть примерно так.

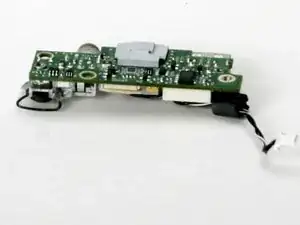

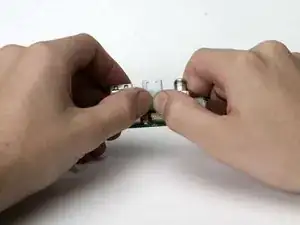

Сдвиньте плату RJ-11 от звуковой карты, прижимая её большим пальцем. Это момент, когда можно приложить немного усилий — плата, скорее всего, сидит очень плотно и потребует значительной силы для извлечения. Не переусердствуйте — не крутите датчик окружающего освещения и не прикладывайте чрезмерную силу к самой плате.
