Замена клавиатуры PowerBook G4, алюминиевый корпус, 17", 1-1,67 ГГц (1-1,5 ГГц)

Поверните компьютер так, чтобы сторона с рядом винтов была обращена от вас.

Нажмите большими пальцами на две кнопки фиксатора батареи, чтобы край батареи приподнялся.

Извлеките батарею из компьютера.

Снимите три одинаковых винта Phillips с крышки отсека памяти.

Поднимите крышку отсека памяти достаточно высоко, чтобы можно было её захватить, и сдвиньте её на себя, отделяя от корпуса.

Одновременно отожмите фиксаторы с обеих сторон микросхемы ОЗУ. Эти фиксаторы удерживают микросхему на месте, и после их освобождения микросхема выскочит вверх.

Вытяните микросхему прямо из разъёмов. Если установлена вторая микросхема ОЗУ, извлеките её аналогичным способом.

Это схема разъёма зажима ленточного кабеля тачпада, который вы отключите на следующем шаге.

1) Зацепите фиксирующую планку по бокам ногтями и сдвиньте её небольшое расстояние (примерно на 1/16 дюйма или 2 мм) в сторону батареи.

2) После освобождения фиксатора вытяните кабель из разъёма.

На этом этапе необходимо сдвинуть разъём примерно на 2 мм. Слишком сильное или дальнее тянутье повредит разъём.

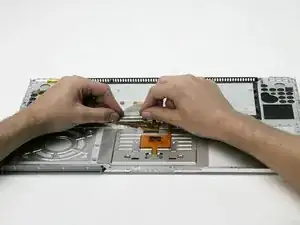

Ослабьте разъём тачпада, потянув фиксирующую планку в сторону отсека батареи, используя кончики пальцев.

Выдвиньте кабель тачпада из ослабленного разъёма.

При повторном подключении ленточного кабеля тачпада убедитесь, что оранжевый кабель вставлен в разъём выше фиксирующей планки.

Примечание: при сборке корпуса кабель тачпада может застрять под разъёмом на материнской плате. Вы можете аккуратно выдвинуть его, слегка подталкивая с обеих сторон маленькой отвёрткой. Делайте это без усилий. В конце концов кабель выскочит обратно, после чего можно подключить его, следуя приведённым выше инструкциям. Также учтите, что фиксирующая планка может выпасть — если при сборке вы увидите небольшой кусочек пластика, это именно она. :)

Снимите следующие 10 винтов с нижней части корпуса:

Три винта Phillips длиной 1,7 мм — с переднего края отсека батареи.

Один винт T8 Torx длиной 3,9 мм — справа от слота карты памяти.

Один винт T8 Torx длиной 6,9 мм — у левого края отсека памяти.

Три полностью нарезанных винта Phillips длиной 12,4 мм — из центра ряда винтов по заднему краю корпуса.

Два нарезанных винта Phillips длиной 15,1 мм (диаметром 2,5 мм) — по одному с каждого конца ряда винтов вдоль заднего края корпуса.

Поверните компьютер и разверните его так, чтобы выход DVI был обращён к вам.

Снимите четыре одинаковых винта Phillips, расположенных вдоль этого края корпуса.

Поверните компьютер на 180 градусов, чтобы разъём питания оказался напротив вас, и снимите четыре винта Phillips (аналогичные тем, что были сняты на предыдущем шаге).

Откройте компьютер и поверните его так, чтобы экран был обращён к вам.

Снимите верхнюю часть корпуса, начиная с заднего края и продвигаясь вдоль краёв.

При необходимости используйте лопатку, чтобы отсоединить корпус, если он застрял.

Когда корпус полностью освободится, снимите его с компьютера.

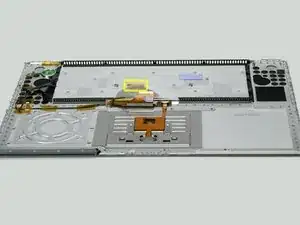

Снимите оранжевую ленту, закрывающую разъём и ленточный кабель клавиатуры.

На следующем шаге необходимо сместить разъём всего на 2 мм. Слишком сильное нажатие или чрезмерное движение повредят разъём.

Ослабьте разъём клавиатуры, слегка толкнув тонкую пластину в сторону клавиатуры, используя кончики пальцев.

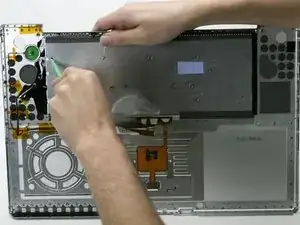

Снимите клейкую ленту, покрывающую заднюю часть клавиатуры.

Снимите 14 одинаковых винтов Phillips, которые крепят клавиатуру к металлическому корпусу.

Положите верхнюю часть корпуса ребром и лопаткой подтолкните клавиатуру в сторону от корпуса, просовывая лопатку через отверстия, где были винты.

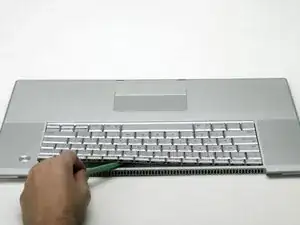

Положите корпус горизонтально клавиатурой вверх и медленно подденьте клавиатуру, начиная с заднего края у клавиш «F» и двигаясь в сторону пробела.

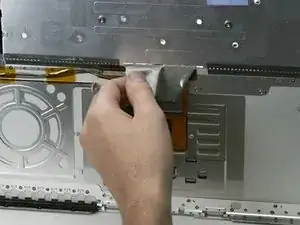

Переверните корпус и протяните серый ленточный кабель клавиатуры через паз.

Переверните корпус обратно и поднимите клавиатуру, следя за тем, чтобы кабель плавно прошёл через паз в корпусе.
