PowerBook G4 Aluminum 17" 1-1.67 GHz Замена динамиков

Разместите компьютер так, чтобы сторона с рядом винтов была от Вас.

Сдвиньте оба фиксирующих рычага батареи большим пальцем так, чтобы край батареи приподнялся.

Поднимите батарею и выньте её из компьютера.

Снимите три одинаковых винта с крестообразным шлицем (Phillips) с крышки отсека памяти.

Поднимите крышку отсека памяти настолько, чтобы можно было её захватить, и сдвиньте к себе, отделяя её от корпуса.

Одновременно отпустите защёлки по обеим сторонам планки оперативной памяти. Эти защёлки фиксируют планку; при отпускании планка «выпрыгнет» вверх.

Вытащите планку прямо из разъёмов. Если установлена вторая планка, извлеките её тем же способом.

На этой схеме показан фиксатор ленточного кабеля трекпада, который вы отключите на следующем шаге.

1) Захватите замыкающий язычок ногтями по обеим сторонам и сдвиньте его небольшое расстояние (примерно 1/16" или 2 мм) в сторону батареи.

2) После освобождения замыкающего язычка вытяните кабель из разъёма.

Для этого шага нужно сдвинуть разъём только примерно на 2 мм. Сильное или чрезмерное натяжение повредит разъём.

Ослабьте разъём трекпада, потянув замыкающий язычок в сторону отсека батареи кончиками пальцев.

Вытяните ленточный кабель трекпада из ослабленного разъёма.

При повторном присоединении ленточного кабеля трекпада убедитесь, что оранжевый кабель вставлен в разъём сверху замыкающего язычка.

Примечание: При сборке корпуса ленточный кабель трекпада может застрять под пазом к плате. Его можно осторожно высадить, медленно подталкивая с обеих сторон маленькой отвёрткой. Не требуется сильное усилие — кабель со временем выйдет и его можно будет подключить согласно инструкции выше. Также обратите внимание, что замыкающий язычок может отойти, поэтому при сборке, если вы увидите маленький кусочек пластика, это он.

Снимите следующие 10 винтов с нижней крышки:

Три винта Phillips 1.7 мм с переднего края отсека батареи.

Один винт T8 Torx 3.9 мм справа от разъёма карты памяти.

Один винт T8 Torx 6.9 мм на левом краю отсека памяти.

Три полностью резьбовых винта Phillips 12.4 мм из центра ряда винтов вдоль заднего края корпуса.

Два винта Phillips 15.1 мм с резьбой 2.5 мм — по одному на каждом конце ряда винтов вдоль заднего края корпуса.

Переверните компьютер и разверните так, чтобы порт DVI был обращён к Вам.

Снимите четыре одинаковых винта Phillips, расположенных вдоль этого края корпуса.

Поверните компьютер на 180 градусов так, чтобы разъём питания был обращён к Вам, и снимите четыре винта Phillips (идентичные тем, что на предыдущем шаге).

Откройте компьютер и разверните его так, чтобы экран был обращён к Вам.

Снимите верхнюю крышку, поднимая сзади и обходя края.

Используйте лопатку, чтобы ослабить корпус, если он застрял.

Когда корпус полностью освободится, снимите его с компьютера.

Используйте метод, описанный в шаге по отключению ленточного кабеля клавиатуры, чтобы ослабить разъём на плате питания (DC-In).

Вытяните кабель из ослабленного разъёма.

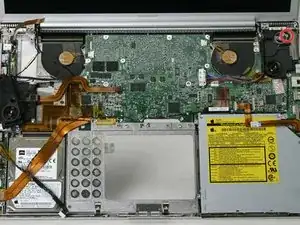

Снимите один винт Phillips с платы Bluetooth.

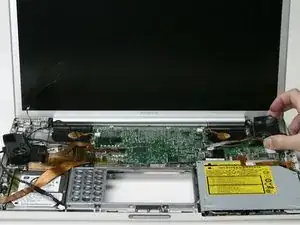

Приподнимите плату Bluetooth частично из компьютера и отсоедините подключённый антенный кабель.

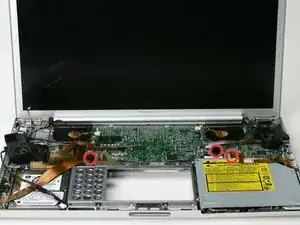

Отключите чёрный кабель динамиков от звуковой платы.

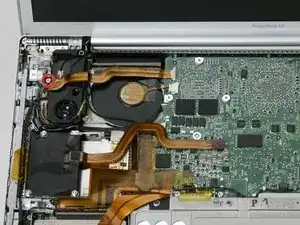

Снимите один винт T8 Torx с левого узла динамика.

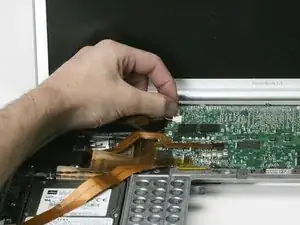

Отключите оранжевый кабель питания (DC-In) от системной платы.

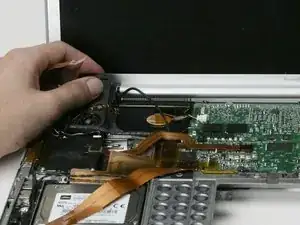

Освободите кабели с правой стороны динамика и снимите его с системной платы.

Снимите один винт T8 Torx с правого узла динамика.

Освободите кабель передачи данных дисплея с левой стороны динамика и снимите узел динамика с системной платы.

Чтобы отключить кабель динамиков от переднего края системной платы, необходимо отключить звуковой кабель, кабель оптического привода и кабель батарейки PRAM.

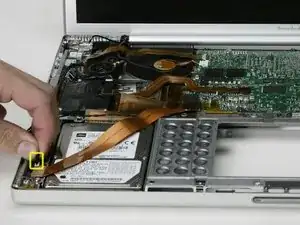

Освободите кабель динамиков с переднего края системной платы.
