Замена жесткого диска iMac Intel 20" EMC 2105 и 2118

Ослабьте два винта с крестообразным шлицем, фиксирующие сервисную крышку iMac.

Оба винта остаются зафиксированными в сервисной крышке.

Снимите сервисную крышку.

Перед началом ремонта отключите компьютер от питания и удерживайте кнопку питания нажатой в течение 20–30 секунд, чтобы разрядить внутренние конденсаторы.

Удалите следующие винты вдоль нижнего края iMac:

Три винта T8 Torx длиной 6 мм

Один винт T8 Torx длиной 8 мм (справа от разъёма оперативной памяти на модели 2105)

Поставьте iMac в вертикальное положение на подставке.

Вставьте пластиковую карту в угол вентиляционного отверстия в верхней части задней крышки.

Толкните карту в направлении верхней части iMac, чтобы освободить защёлку передней рамки.

Оттяните переднюю рамку от задней крышки.

Повторите этот процесс с другой стороны передней рамки.

Может потребоваться несколько слоёв клейкой ленты на верхней части карточки доступа для облегчения освобождения защёлок. Или используйте две карты для увеличения толщины.

Если рамка не поддаётся, попробуйте слегка приподнять нижний край передней рамки от задней крышки (подробности в следующих шагах) и повторите процесс освобождения защёлок.

Положите iMac лицевой частью вниз на ровную поверхность, оперший его на подставку.

Чтобы снять переднюю рамку с iMac, одновременно:

Надавите большими пальцами на рычаги модулей оперативной памяти и прижмите iMac вниз.

Используйте указательные пальцы, чтобы потянуть небольшой мостик материала на передней рамке в свою сторону.

Подтяните переднюю рамку вверх указательными пальцами.

Когда небольшой мостик материала освободится от рычагов памяти, приподнимите переднюю рамку за её нижний край так, чтобы он освободился от нижнего края задней крышки.

Снимите переднюю рамку с задней крышки и отведите её от нижнего края iMac, учитывая подключенные кабели камеры и микрофона, закреплённые у её верхнего края.

При необходимости снимите полоску ленты, закрывающую разъём кабеля микрофона.

Разъём микрофона расположен рядом с внутренней верхней кромкой iMac.

Отключите кабель микрофона.

Отключите кабель камеры, потянув его разъём от гнезда на плате камеры.

Разъём кабеля камеры и гнездо хрупки и легко деформируются. Работайте осторожно.

Отогните нижний экраноподавляющий экран (EMI) от задней крышки.

Необходимо отогнуть экран только с трёх сторон. Оставьте его прикреплённым к дисплею.

Если вы порвали экран EMI, используйте кусок алюминиевой клейкой ленты, чтобы закрыть разрыв.

Закрепите экран EMI на лицевой поверхности дисплея, чтобы он не мешал.

Снимите два винта T6 Torx длиной 5 мм, фиксирующие разъём кабеля данных дисплея на плате логики.

Поднимите разъём кабеля данных дисплея с платы логики за его чёрную тяговую петлю.

Отклейте EMI-ленту от двух вертикальных краёв дисплея.

При сборке полезно использовать несколько маленьких полосок ленты, чтобы удерживать экранирование EMI вдоль левого и правого краёв отпечатка дисплея, прежде чем опускать дисплей в заднюю крышку iMac.

Позвольте нижнему экрану EMI свисать с дисплея.

Удалите четыре винта T10 Torx длиной 7.5 мм, фиксирующие дисплей к задней крышке.

Винты утоплены, поэтому тонкая магнитная отвертка облегчает их извлечение. Большинство держателей бит слишком коротки, чтобы добраться до этих винтов.

Поднимите нижний край дисплея и поверните его в направлении верхнего края iMac.

Не поднимайте его слишком высоко — кабели инвертора всё ещё подключены.

Отключите оба кабеля инвертора от платы инвертора.

Эти разъёмы сидят в розетках очень плотно. Помогает использовать ногти или наконечник лопатки, чтобы сжать выступы по обеим сторонам разъёмов и высвободить их из гнёзд. Небольшие зажимы (гемостаты) очень полезны.

Отключите два кабеля инвертора у верхнего края инвертора тем же способом, описанным в предыдущем шаге.

Поверните дисплей почти перпендикулярно задней крышке и приподнимите его, чтобы отделить от него экран EMI, приклеенный к его верхнему краю.

Отключите термодатчик жёсткого диска от верхнего края логической платы.

Тяните разъём параллельно плоскости логической платы.

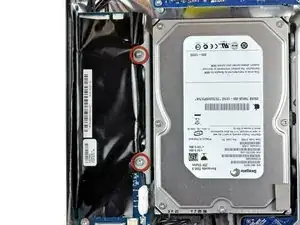

Удалите два винта T10 Torx длиной 9,2 мм, фиксирующие кронштейн жёсткого диска к задней крышке.

Поднимите жёсткий диск за его левый край настолько, чтобы он освободился от инвертора, и потяните его влево, чтобы вывести монтажные штифты из корпуса.

При установке не проталкивайте резиновые втулки через корпус с помощью монтажных штифтов жёсткого диска — их извлечение потребует снятия логической платы.

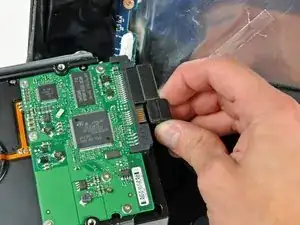

Отсоедините от жёсткого диска оба разъёма — питания SATA и передачи данных.

Будьте внимательны при выведении кабеля термодатчика жёсткого диска из-под каркаса радиатора.

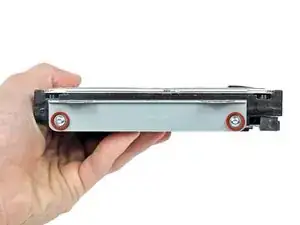

Удалите два винта T8 Torx с буртиком длиной 12 мм, удерживающие кронштейн жёсткого диска со стороны разъёмов.

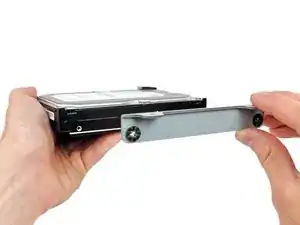

После удаления этих двух винтов кронштейн отпадёт от жёсткого диска.

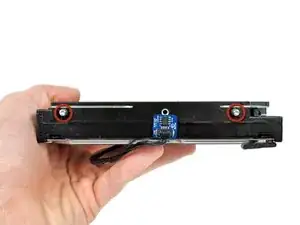

Удалите два штифта T8 длиной 9,2 мм с другой стороны жёсткого диска.

Используйте плоский конец лопатки, чтобы оторвать плату термодатчика от клея, фиксирующего её на жёстком диске.

Если вы заменяете жёсткий диск, перенесите этот датчик на то же место на новом диске.

Пользователи сообщают, что при отсутствии подключённого датчика вентиляторы будут постоянно работать на максимальной скорости.
