Замена задней рамки дисплея PowerBook G4 Aluminum 17" 1–1.67 ГГц

Удалите два винта с крестовой шлицей Phillips длиной 6,3 мм, расположенные вблизи нижних левого и правого углов дисплея.

Удалять эти два винта может быть сложно. Поможет максимально открыть дисплей для обеспечения рабочего пространства при использовании отвертки. Также комбинация отверток Phillips #00 и маленькой плоской отвертки вместе с пинцетом может облегчить извлечение.

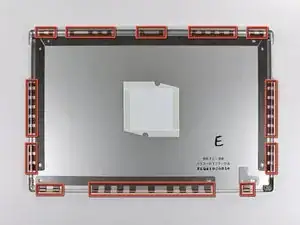

Изображение слева (задняя панель уже снята) показывает расположение металлических защёлок (отмечены красным), которые защёлкиваются на переднюю рамку дисплея. В следующих шагах вы будете использовать маленькую плоскую отвертку, чтобы отсоединить эти защёлки от кромки вокруг периметра передней рамки дисплея.

При поддевании в следующих шагах будьте осторожны, чтобы не повредить антенные кабели, идущие по периметру передней рамки дисплея.

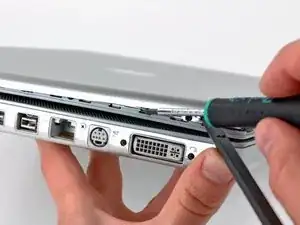

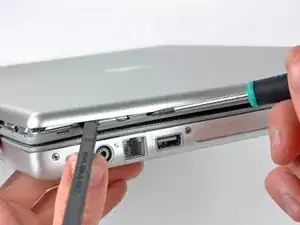

Вставьте плоский конец лопатки между задней рамкой дисплея и пластиковой кромкой, прикреплённой к передней рамке дисплея, рядом с нижним правым углом дисплея.

Не пытайтесь вставить лопатку между передней рамкой дисплея и её пластиковой окантовкой.

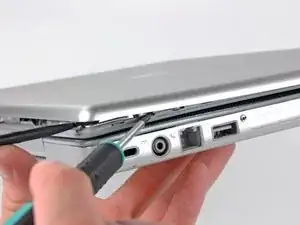

Аккуратно поддев заднюю рамку дисплея и отводя её от узла дисплея, используйте маленькую плоскую отвертку, чтобы отогнуть небольшой стальной зажим, ближайший к нижнему правому углу дисплея, от кромки передней рамки дисплея.

Повторяйте описанную выше процедуру, пока не освободите все защёлки вдоль правой стороны дисплея.

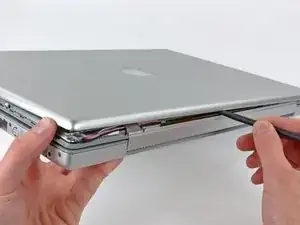

Немного приподнимите недавно освобождённый угол задней рамки дисплея, чтобы с помощью лопатки отсоединить защёлки вдоль участка шарнирных механизмов.

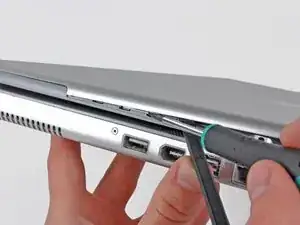

Вставьте плоский конец лопатки между задней рамкой дисплея и пластиковой окантовкой передней рамки дисплея рядом с нижним левым углом дисплея.

Осторожно подденьте заднюю рамку дисплея, отводя её от передней рамки, чтобы обнажить металлические защёлки вдоль левой стороны дисплея.

Повторите предыдущую операцию, чтобы освободить защёлки вдоль левой стороны задней рамки дисплея.

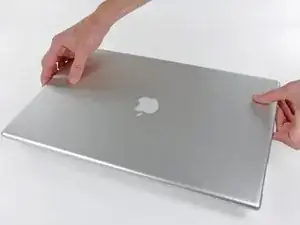

Немного приподнимите нижний край задней рамки дисплея и сдвиньте её в направлении верхнего края дисплея, чтобы освободить защёлки вдоль верхнего края задней рамки дисплея.

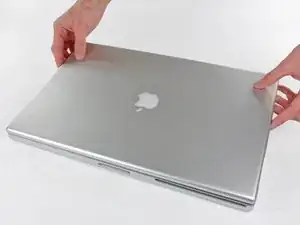

Снимите заднюю рамку дисплея и отложите её в сторону.
