PowerBook G4 Aluminum 17" 1-1.67 GHz Замена модема

Встроенный модем 56k, установлен во всех моделях по умолчанию.

Шаг 1

Разместите компьютер так, чтобы сторона с рядом винтов была обращена от Вас.

С помощью больших пальцев отведите обе защёлки фиксации батареи назад, чтобы край батареи приподнялся.

Поднимите батарею и извлеките её из компьютера.

Шаг 2

Удалите три одинаковых винта с крестообразной головкой с крышки отсека памяти.

Шаг 3

Приподнимите крышку отсека памяти настолько, чтобы за неё можно было ухватиться, и сдвиньте её к себе, отнимая от корпуса.

Шаг 4

Одновременно отпустите защёлки по обеим сторонам модуля оперативной памяти. Эти защёлки фиксируют модуль на месте — при их отпускании модуль «выскочит» вверх.

Вытяните модуль прямо из его разъёмов. Если установлен второй модуль памяти, извлеките его таким же образом.

Шаг 5

Это схема разъёма зажима ленты трекпада, который вы отключите на следующем шаге.

1) С помощью ногтей захватите фиксирующую планку по обеим сторонам и сдвиньте её на небольшую величину (примерно 1/16" или 2 мм) в сторону батареи.

2) После разблокировки планки выньте кабель из разъёма.

Шаг 6

Для этого шага необходимо сдвинуть разъём только примерно на 2 мм. Сильное или слишком дальнее натяжение повредит разъём.

Ослабьте разъём трекпада, потянув фиксирующую планку в сторону отсека батареи, используя кончики пальцев.

Выньте кабель трекпада из ослабленного разъёма.

При повторном подключении ленты трекпада убедитесь, что оранжевый кабель вставлен в разъём над фиксирующей планкой.

Примечание: при сборке корпуса лента трекпада может застрять под слотом материнской платы. Её можно медленно подтолкнуть, аккуратно поддев с обеих сторон маленькой отвёрткой. Не требуется большое усилие — она со временем выйдет и вы сможете подключить её как описано выше. Также обратите внимание, что фиксирующая планка может отломаться, поэтому при сборке вы можете найти небольшой кусочек пластика — это и есть она.

Шаг 7

Удалите следующие 10 винтов с нижней крышки:

Три винта Phillips 1.7 мм с переднего края отсека для батареи.

Один винт T8 Torx 3.9 мм справа от разъёма карты памяти.

Один винт T8 Torx 6.9 мм на левом краю отсека для памяти.

Три полностью резьбовых винта Phillips 12.4 мм из центра ряда винтов вдоль заднего края корпуса.

Два винта Phillips с резьбой 2.5 мм, длиной 15.1 мм — по одному с каждого конца ряда винтов вдоль заднего края корпуса.

Шаг 8

Переверните компьютер и поверните его так, чтобы порт DVI был обращён к Вам.

Удалите четыре одинаковых винта Phillips, расположенные вдоль этого края корпуса.

Шаг 9

Поверните компьютер на 180 градусов так, чтобы разъём питания был обращён к Вам, и удалите четыре винта Phillips (идентичные винтам на предыдущем шаге).

Шаг 10

Откройте компьютер и поверните его так, чтобы экран смотрел на Вас.

Снимите верхнюю крышку, приподнимая сзади и обходя края.

Шаг 11

Используйте приспособление для поддевания, чтобы ослабить корпус, если он прикипел.

Когда корпус полностью освободится, снимите его с компьютера.

Шаг 12

Отключите оранжевую ленту от правой стороны модема, при необходимости удалив клейкую ленту.

Шаг 13

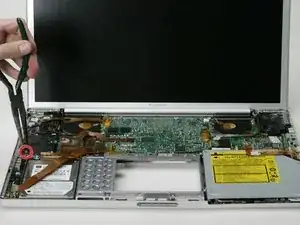

Снимите три шестигранные гайки 4 мм с помощью головки для гаек или длинногубцев.

Шаг 14

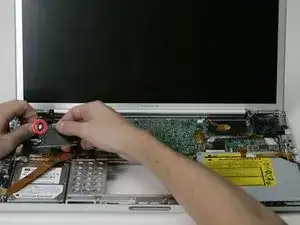

Поднимите модем частично из корпуса, перед окончательным извлечением отключив кабель модема.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.
