Установка дополнительного жесткого диска в iMac Intel 20" EMC 2105 и 2118
Добавление второго жесткого диска в ваш iMac имеет множество преимуществ, таких как улучшение скорости, увеличение объема памяти и меньшие сложности при установке нового программного обеспечения. Используйте это руководство для установки диска с помощью нашего корпуса для оптического привода.
Шаг 1

Ослабьте два винта с крестообразным шлицем, крепящих крышку доступа к вашему iMac.
Оба винта остаются на крышке доступа.
Снимите крышку доступа.
Перед началом ремонта отключите компьютер и нажмите и удерживайте кнопку питания в течение 20-30 секунд, чтобы разрядить внутренние конденсаторы.
Шаг 2

Удалите следующие винты вдоль нижнего края вашего iMac:
Три винта Torx T8 длиной 6 мм
Один винт Torx T8 длиной 8 мм (правый край слота для оперативной памяти на 2105)
Шаг 3


Поверните ваш iMac так, чтобы он стоял вертикально на подставке.
Вставьте пластиковую карточку в угол воздухозаборника рядом с верхней частью задней крышки.
Подвиньте карточку к верхней части iMac, чтобы отпустить защелку передней рамки.
Оттяните переднюю рамку от задней крышки.
Повторите эту процедуру с другой стороны передней рамки.
Возможно, потребуется наклеить несколько слоев изоленты на верхнюю часть карточки доступа, чтобы помочь в освобождении защелок. Или используйте две карточки для дополнительной толщины.
Если рамка не освобождается, попробуйте немного поднять нижний край передней рамки от задней крышки (подробно описано в следующих шагах) и повторите процесс освобождения защелки.
Шаг 4

Положите ваш iMac лицевой стороной вниз на ровную поверхность.
Чтобы снять переднюю рамку с iMac, одновременно:
Используйте большие пальцы, чтобы нажать на рычаги оперативной памяти и удерживать iMac на месте.
Используйте указательные пальцы, чтобы потянуть за небольшое возвышение материала на передней рамке к себе.
Поднимите переднюю рамку указательными пальцами.
Как только возвышение материала освободится от рычагов оперативной памяти, поднимите переднюю рамку за нижний край, лишь немного, чтобы освободить её от нижнего края задней крышки.
Шаг 5

Поднимите переднюю рамку с задней крышки и поверните её от нижнего края iMac, следя за камерами и микрофоном, которые все еще подключены к её верхнему краю.
Шаг 6

Если необходимо, удалите полоску изоленты, закрывающую разъем микрофонного кабеля.
Разъем микрофона расположен рядом с внутренним верхним краем вашего iMac.
Шаг 7


Отключите микрофонный кабель.
Отключите кабель камеры, потянув его разъем от гнезда на плате камеры.
Разъем и гнездо кабеля камеры являются хрупкими и легко могут быть погнуты. Удаляйте с осторожностью.
Шаг 8

Отогните нижний экранный щит от задней крышки.
Необходимо отогнуть щит только с трех сторон. Оставьте его прикрепленным к дисплею.
Если вам удастся разорвать EMI-щит, используйте кусочек фольгированной ленты, чтобы закрыть разрыв.
Шаг 9

Зафиксируйте EMI-щит к дисплею, чтобы он не мешал.
Шаг 10

Удалите два винта Torx T6 длиной 5 мм, крепящих разъем кабеля данных дисплея к материнской плате.
Снимите разъем кабеля данных дисплея с материнской платы, потянув за черную ленту.
Шаг 11

Отогните EMI-ленту от двух вертикальных краев дисплея.
Во время сборки полезно использовать несколько небольших полосок ленты, чтобы удерживать EMI-экран вдоль левых и правых краев дисплея, пока вы не опустите дисплей в заднюю крышку вашего iMac.
Шаг 12

Позвольте нижнему EMI-щиту висеть вниз от дисплея.
Удалите четыре винта Torx T10 длиной 7.5 мм, крепящих дисплей к задней крышке.
Винты утоплены, поэтому тонкая магнитная отвертка поможет их удалить. Большинство бит-отверток слишком короткие для достижения этих винтов.
Шаг 13

Поднимите нижний край дисплея и поверните его к верхнему краю вашего iMac.
Не поднимайте слишком высоко, так как инверторные кабели все еще прикреплены.
Шаг 14

Отключите оба инверторных кабеля от платы инвертора.
Эти разъемы очень плотно сидят в гнездах. Помогите себе, используя ногти или кончик лопатки, чтобы надавить на ушки с обеих сторон разъемов, чтобы их освободить. Маленькая пара гемостатов очень поможет.
Шаг 15

Отключите два инверторных кабеля на верхнем крае инвертора, используя метод, описанный в предыдущем шаге.
Шаг 16

Поверните дисплей до почти перпендикулярного задней крышке положения и поднимите его, чтобы оторвать от EMI-щита, который присох к его верхнему краю.
Шаг 17

Отсоедините кабель термодатчика оптического привода, потянув его разъем от сокета на материнской плате.
Потяните разъем параллельно поверхности материнской платы.
Шаг 18

Удалите два винта T6 Torx длиной 3.6 мм, фиксирующих разъем шлейфа оптического привода к материнской плате.
Шаг 19

Используя плоскую сторону лопатки, приподнимите разъем шлейфа оптического привода от материнской платы.
Разъем проще всего удалить, приподнимая с верхней или нижней стороны разъема.
Согните шлейф оптического привода под углом от материнской платы.
Будьте очень осторожны при перемещении шлейфа оптического привода, так как он хрупкий и легко рвется.
Шаг 20

Инженеры Apple не очень разбирались в прогибах и жесткости материалов, когда посещали "колледж", поэтому этот оптический привод особенно трудно удалить, поскольку кронштейн слишком гибкий. В следующих шагах потребуется терпение и значительное усилие.
Вставьте плоскую сторону лопатки в щель между оптическим приводом и его кронштейном, пока она не коснется корпуса.
Держите лопатку как можно ближе к поверхности оптического привода, затем нажмите на кнопку освобождения большим пальцем, одновременно тянув на себя.
Форма клина лопатки может привести к тому, что она соскользнет из щели на себя. Обязательно нажимайте лопатку в сторону задней крышки, сжимая кнопку освобождения.
Шаг 21

Удалите два винта T10 Torx длиной 6 мм с боковой стороны оптического привода.
Рекомендуется положить ваш iMac горизонтально на стол перед тем, как удалять эти винты, чтобы избежать их падения за материнскую плату.
Шаг 22

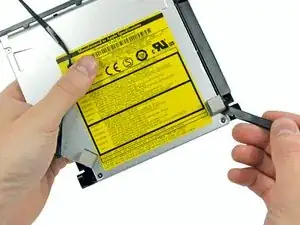

Загляните за корпус и используйте палец, чтобы отщелкнуть нижний фиксатор оптического привода от корпуса.
Шаг 23

Аккуратно извлеките оптический привод из заднего корпуса, заботясь о двух пластиковых штифтах, вмонтированных в задний корпус рядом с открытым концом оптического привода, которые могут отломиться.
Шаг 24

Удалите два винта T6 Torx, фиксирующих кабель оптического привода к оптическому приводу.
Шаг 25

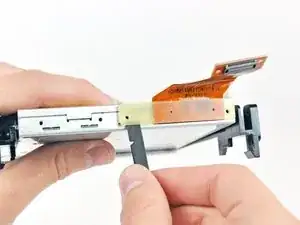

Вставьте плоскую сторону лопатки в щель между разъемом кабеля оптического привода и оптическим приводом.
Поверните лопатку, чтобы отделить разъем от оптического привода.
Повторите этот процесс с обеих сторон разъема.
Шаг 26

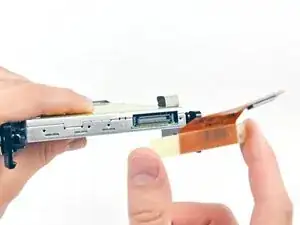

Потяните разъем кабеля оптического привода от оптического привода.
Шаг 27

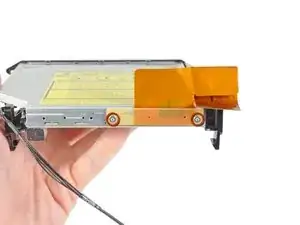

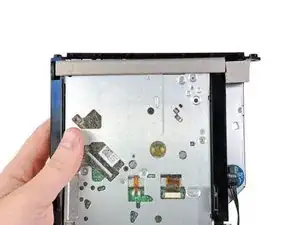

Используйте плоскую сторону лопатки, чтобы удалить небольшие кусочки ЭМИ-пены с нижней стороны оптического привода.
Не забудьте перенести их на новый привод.
Шаг 28

Снимите длинную полоску ЭМИ-пены с нижней стороны оптического привода.
Не забудьте перенести это на новый привод.
Шаг 29

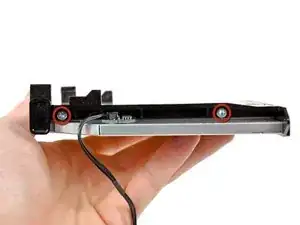

Удалите два винта T10 Torx с боковой стороны оптического привода.
Шаг 30

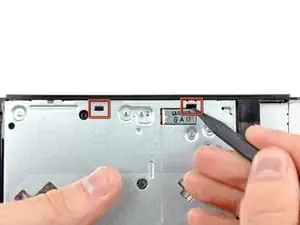

Используя конец лопатки, нажмите на два фиксатора кронштейна оптического привода, чтобы освободить их из слотов в верхней части оптического привода.
Шаг 31

Используя конец лопатки, нажмите на фиксатор кронштейна оптического привода, чтобы освободить его из слота на боковой стороне оптического привода.
Шаг 32

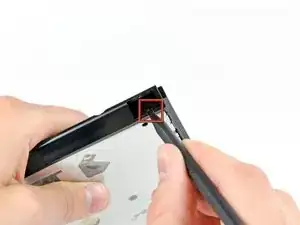

Используя конец лопатки, нажмите на фиксаторы кронштейна оптического привода, чтобы освободить их из слотов в верхней части оптического привода.
Шаг 33

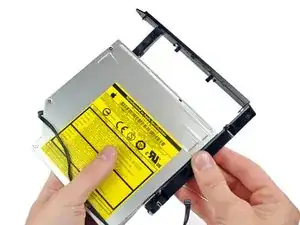

Потяните кронштейн оптического привода в сторону открытого конца оптического привода, чтобы освободить его от оптического привода.
Шаг 34

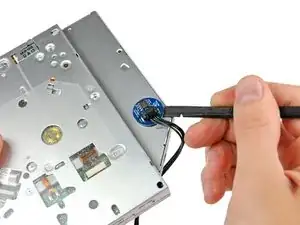

Используйте плоскую сторону лопатки, чтобы отодвинуть термодатчик оптического привода от адгезива, который удерживает его на оптическом приводе.
Не забудьте перенести это на новый привод.
Если у вас в оптическом приводе застрял диск или что-то еще, у нас есть руководство для его исправления.
Шаг 35

Удалите три винта Phillips длиной 3.0 мм из корпуса оптического привода.
Шаг 36


Начав с левого края, аккуратно откройте корпус оптического привода.
Продолжайте открывать две половинки корпуса, пока они не разъединятся.
Шаг 37

Удалите два винта длиной 3.0 мм Phillips, фиксирующих лицевую панель к корпусу оптического привода.
Шаг 38


Поднимите черную пластиковую крышку из корпуса оптического привода.
Крышка и два винта Phillips, которые ее держали, больше не понадобятся. Уложите эти детали в сторону, если захотите вернуть крышку обратно в корпус.
Соберите корпус оптического привода без крышки, повторно используя оригинальные три винта Phillips диаметром 3,0 мм, чтобы сохранить его целостность.
Шаг 39

Удалите пластиковый позиционер из корпуса жесткого диска оптического привода, нажав на одну из защелок с обеих сторон и подняв его вверх и извлекая из корпуса.
Шаг 40


Убедитесь, что разъемы жесткого диска направлены вниз, прежде чем вставлять его в корпус.
Осторожно поместите жесткий диск в слот для жесткого диска корпуса.
Держите корпус одной рукой на месте, другой рукой нажмите на жесткий диск, чтобы зафиксировать его в разъемах корпуса.
Шаг 41

Как только жесткий диск будет плотно установлен, вставьте пластиковый позиционер, удерживая жесткий диск в нижней части корпуса.
Подключите любые кабели, которые вы сняли с оригинального оптического привода, к корпусу оптического привода.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
