Замена задней рамки дисплея PowerBook G4 Aluminum 15" 1–1.5 ГГц

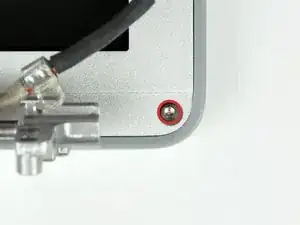

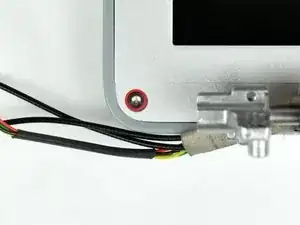

Снимите два шестигранных винта 11 мм × 1,5 мм вблизи нижних левого и правого углов дисплея.

Отвертка T6 Torx подходит отлично.

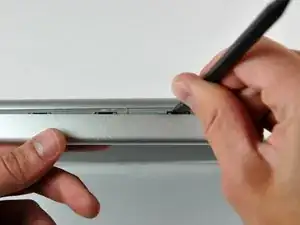

Вставьте плоский конец монтажной лопатки между передней рамкой дисплея и пластиковым ободком, прикреплённым к задней рамке, рядом с нижним левым углом дисплея.

Не вставляйте лопатку между пластиковым ободком задней рамки дисплея и алюминиевой задней пластиной рамки дисплея.

Держа лопатку всё ещё под передней рамкой дисплея, проведите ею вокруг нижнего левого угла дисплея.

Поверните лопатку от себя, чтобы отжать заднюю рамку дисплея от алюминиевых защёлок на передней рамке дисплея.

Продвигайтесь вниз по стороне дисплея, пока задняя рамка дисплея полностью не отделится от передней рамки.

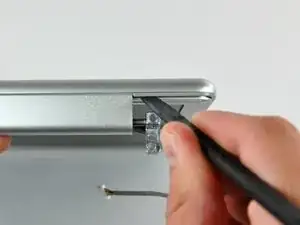

Вставьте плоский конец лопатки между задней рамкой дисплея и крышкой сцепления.

Поверните лопатку, чтобы отщёлкнуть заднюю рамку от крышки сцепления.

Повторите предыдущие шаги, чтобы отделить правую сторону задней рамки дисплея от дисплея.

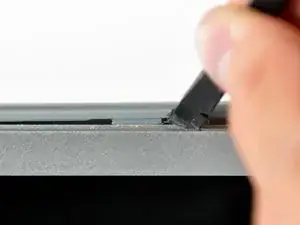

Используйте лопатку, чтобы поддеть пластиковые фиксирующие защёлки на задней рамке дисплея над выступающими алюминиевыми защёлками передней рамки дисплея.

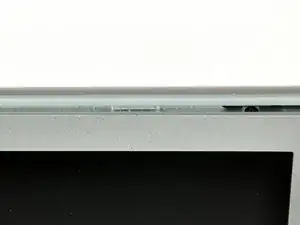

В этот момент защёлки на левой и правой кромках задней рамки дисплея должны быть освобождены от выступающих алюминиевых защёлок передней рамки. Если они не освобождены, используйте лопатку, чтобы поддеть их и провести за переднюю рамку.

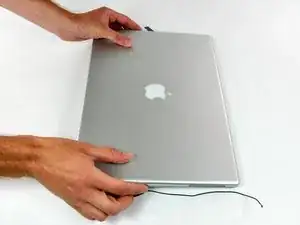

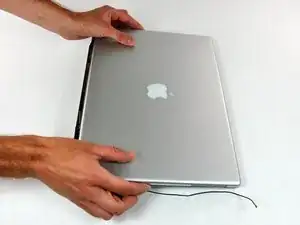

Немного приподнимите нижний край задней рамки дисплея и сдвиньте её к верхнему краю дисплея, освобождая защёлки вдоль верхнего края задней рамки дисплея.

Поверните заднюю рамку дисплея к себе и положите её на стол.

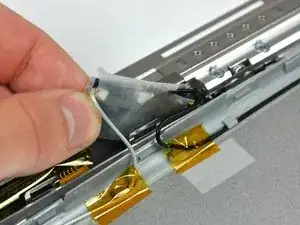

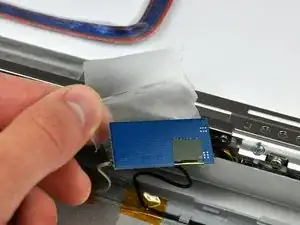

Поднимите плату антенны из крышки сцепления.

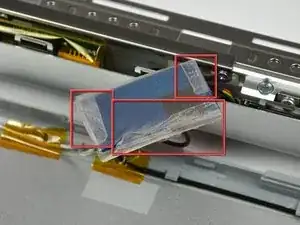

Отогните три кромки крышки платы антенны и снимите её с платы антенны.

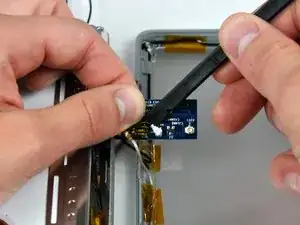

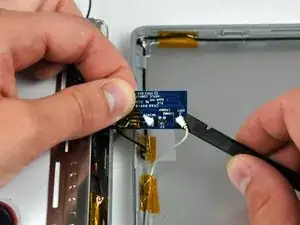

Используйте плоский конец лопатки, чтобы поддеть и отсоединить оба антенных разъёма от платы антенны.

Чёрный антенный кабель подключается примерно в центре платы антенны.
