Замена правого вентилятора PowerBook G4 Aluminum 15" 1–1.5 ГГц

Используйте монету, чтобы повернуть фиксатор батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Снимите четыре винта Phillips с крышки отсека памяти.

Сдвиньте крышку отсека памяти в сторону от отсека памяти.

Удалите следующие 8 винтов:

Два винта Phillips 3 мм в отсеке батареи, по обе стороны от контактов батареи.

Два винта Phillips 9 мм по обе стороны от отсека памяти.

Четыре винта Phillips 16 мм вдоль петли.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был обращён к вам.

Снимите три винта Phillips 3 мм.

При возвращении этих винтов необходимо устанавливать каждый винт в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь наружу от него.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы петля была обращена к вам.

Снимите нижний винт Phillips 5 мм с каждой стороны петли (всего два).

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к вам.

Снимите три винта Phillips 3 мм.

При возвращении этих винтов необходимо устанавливать каждый винт в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь наружу от него.

Переверните компьютер и откройте дисплей.

Снимите винты 4,2 мм 1/16" H 1,5 в углах рядом с дисплеем (также подойдёт отвёртка T6 Torx).

Этот шаг описывает самую трудную часть доступа внутрь этого компьютера. Глубоко вдохните и настройтесь позитивно.

Схватите задние углы верхней крышки и потяните вверх, отщёлкивая скрытые защёлки по бокам. Ещё не снимайте верхнюю крышку полностью; необходимо освободить защёлки спереди корпуса.

Шов находится под пластиковой окантовкой верхней крышки.

Есть одна защёлка, которая не позволяет снять верхнюю крышку полностью, расположенная с левой стороны щели оптического привода. Чтобы освободить верхнюю крышку, вам нужно потянуть тонкую металлическую защёлку на себя, освободив её из зажима.

Небольшим усилием приподнимите левую сторону верхней крышки рукой и вставьте лопаточку в зазор между верхней и нижней крышками.

Оставьте инструмент на месте, оказывая давление на верхнюю крышку для следующего шага.

Надавите на верхнюю крышку так, чтобы можно было вставить инструмент в зазор между верхней и нижней крышками, как показано на фото. Подойдёт стоматологический крючок, канцелярская кнопка или аналогичный инструмент.

Не дергайте верхнюю крышку сразу после освобождения защёлки. К корпусу подключены две ленточные шлейфы к плате.

Аккуратно подденьте кончик инструмента за серебристую металлическую защёлку и потяните её вперёд, одновременно поднимая крышку. Это может потребовать усилий.

В качестве альтернативы можно освободить защёлку маленькой плоской отвёрткой через слот CD. Защёлка находится в 1–3/16 дюйма (3 см) от левой стороны слота. Используйте отвёртку, чтобы поднять (или отодвинуть) войлочную прокладку; затем с помощью отвёртки потяните защёлку (блестящий металл) вперёд, чтобы освободить её из защёлки позади неё (матовый металл).

Поднимите заднюю часть крышки и проведите пальцами вдоль боков, освобождая крышку по ходу. После освобождения боков возможно потребуется покачать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки.

Поверните верхнюю крышку вверх и к экрану так, чтобы она опиралась на него.

Снимите оранжевую ленту, фиксирующую ленточный кабель трекпада к плате.

Отключите ленточный кабель трекпада от материнской платы.

Это схема разъёма зажима ленточного кабеля клавиатуры, который вы будете отключать в следующем шаге.

1) Ухватившись ногтями, удерживайте фиксирующую планку по обе стороны и приподнимите её немного (примерно 1/16" или 2 мм).

2) После освобождения фиксирующей планки вытяните кабель из разъёма.

Ослабьте зажим ленточного кабеля клавиатуры, сдвинув тонкую чёрную деталь в сторону экрана кончиками пальцев.

Чёрная деталь очень хрупкая и легко ломается. Будьте осторожны при её отделении от основного разъёма.

Вытяните серую ленточную ленту клавиатуры из ослабленного разъёма.

Снимите верхнюю крышку с компьютера.

Если вы уже сняли дисплей или жёсткий диск, некоторые из кабелей, описанных в этом шаге, могли быть уже отключены. Вы также можете не обращать внимания на их наличие на следующих изображениях; они не влияют на дальнейшую процедуру разборки.

Отключите 14 указанных кабелей от материнской платы, начиная с одного края и продвигаясь вокруг платы.

На этом этапе к верхней части логической платы не должно быть подключено никаких кабелей.

Удалите следующие 12 винтов с крестообразным шлицем (Phillips) с логической платы:

Шесть — по 4 мм по краям логической платы.

Два — по 5 мм, крепящие правый динамик к логической плате (отведите динамик в сторону от платы).

Три — по 6 мм с волнистыми шайбами в верхнем левом углу логической платы.

Один — 4 мм под чёрным буфером в заднем правом углу логической платы.

Один винт 4 мм может отсутствовать на некоторых логических платах.

Два кабеля всё ещё подключены к логической плате и должны быть отключены перед тем, как полностью извлечь плату из компьютера.

Используйте лопатку, чтобы аккуратно (очень аккуратно) приподнять левую сторону логической платы.

Отключите разъём питания (DC-In) с левой стороны логической платы.

Отключите кабель батареи от переднего левого угла логической платы.

Возьмите логическую плату одной рукой за левый край, а другой — за самую тонкую часть. Поднимите левый край платы примерно под углом 30 градусов (если у вас нет транспортира, просто поднимите до тех пор, пока разъём DVI не освободит правую петлю).

Как только логическая плата освободит порты, сдвиньте её влево.

Важно: при повторной установке логической платы необходимо заменить термопасту, которая находится между процессором на логической плате и радиатором. Невыведение старой пасты и ненанесение нового слоя может привести к перегреву компьютера и его повреждению. Ниже приведённые шаги описывают замену термопасты между процессором и радиатором; выполняйте эти действия только когда будете готовы установить логическую плату в компьютер.

Используйте жёсткую пластиковую кромку, чтобы соскрести термическое вещество с процессора.

Для более подробных инструкций по этой процедуре смотрите наше руководство Нанесение термопасты.

Используйте жёсткую пластиковую кромку, чтобы соскрести термическое вещество с радиатора.

Нанесите новый слой термопасты на медный теплопроводящий канал.

При установке логической платы убедитесь, что все кабели проложены вокруг и над ней — не под ней, а два кабеля, которые проходят под платой, подключите перед тем, как вставить плату на место.

Установите логическую плату обратно в компьютер, стараясь не перемещать её после того, как процессор войдёт в контакт с нанесённой термопастой.

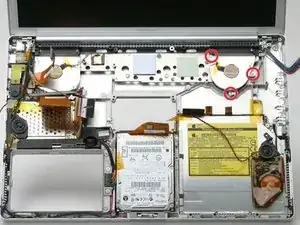

Удалите три винта с крестообразным шлицем, фиксирующие правый вентилятор к металлической раме.

Чёрный винт находится с правой стороны.

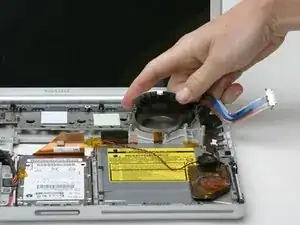

Поднимите вентилятор спереди и извлеките его из компьютера.
