Замена правого шарнира сцепления PowerBook G4 Aluminum 15" 1–1.5 ГГц

Поверните винт фиксатора батареи на 90 градусов по часовой стрелке с помощью монеты.

Поднимите батарею и извлеките её из компьютера.

Снимите четыре винта Phillips с крышки отсека памяти.

Сдвиньте крышку отсека памяти, отводя её от отсека памяти.

Снимите следующие 8 винтов:

Два винта Phillips 3 мм в отсеке батареи, по обе стороны от контактов батареи.

Два винта Phillips 9 мм по обе стороны отсека памяти.

Четыре винта Phillips 16 мм вдоль шарнира.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был направлен к вам.

Снимите три винта Phillips 3 мм.

При установке этих винтов необходимо размещать каждый винт в правильном порядке. Начинайте с винта, ближайшего к шарниру дисплея, и двигайтесь от него наружу.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы шарнир был направлен к вам.

Снимите нижний винт Phillips 5 мм по обе стороны шарнира (всего два).

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к вам.

Снимите три винта Phillips 3 мм.

При установке этих винтов необходимо размещать каждый винт в правильном порядке. Начинайте с винта, ближайшего к шарниру дисплея, и двигайтесь от него наружу.

Переверните компьютер и откройте дисплей.

Снимите винты 4,2 мм 1/16" H 1,5 в головке шестигранника в каждом углу рядом с дисплеем (подойдет также отвертка T6 Torx).

Этот шаг описывает самую сложную часть доступа внутрь компьютера. Глубоко вдохните и настройтесь позитивно.

Возьмитесь за задние углы верхнего корпуса и потяните вверх, освобождая скрытые защёлки по бокам. Пока не снимайте верхний корпус полностью; необходимо также освободить защёлки спереди корпуса.

Шов находится под пластиковым молдингом верхнего корпуса.

Есть одна защёлка, которая препятствует снятию верхнего корпуса, расположенная с левой стороны щели оптического привода. Для освобождения верхнего корпуса вы будете тянуть тонкую металлическую защёлку на себя, освобождая её из зажима.

Подденьте левой стороной верхнего корпуса немного вверх и вставьте лопаточку в зазор между верхним и нижним корпусом.

Оставьте инструмент на месте, оказывая давление на верхний корпус для следующего шага.

Надавите на верхний корпус настолько, чтобы вам было удобно ввести инструмент в зазор между верхним и нижним корпусом, как показано на фото. Подойдёт крючок стоматолога, штифт или аналогичный инструмент.

Не дергайте верхний корпус сразу после освобождения защёлки. Корпус прикреплён к плате двумя ленточными кабелями.

Аккуратно подденьте кончик инструмента за серебристую металлическую защёлку и потяните её вперёд, одновременно поднимая корпус. Это может потребовать усилия.

Альтернативно, вы можете освободить защёлку маленькой плоской отверткой через слот CD. Защёлка находится на расстоянии 1–3/16 дюйма (3 см) от левого края слота. Подденьте или отожмите войлочную обшивку отверткой; затем используйте отвертку, чтобы потянуть защёлку (блестящий металл) вперёд и освободить её из защёлки сзади (матовый металл).

Поднимите заднюю часть корпуса и проведите пальцами вдоль боков, освобождая корпус по мере продвижения. После освобождения боков может потребоваться покачать корпус вверх-вниз, чтобы освободить переднюю часть верхнего корпуса.

Поверните верхний корпус вверх и в сторону экрана так, чтобы он опирался на него.

Снимите оранжевую ленту, фиксирующую ленточный кабель трекпада к плате.

Отключите ленточный кабель трекпада от платы.

Это схема зажима разъёма ленточного кабеля клавиатуры, который вы отключите на следующем шаге.

1) Застёжками ногтей возьмитесь за фиксирующую планку по обе стороны и поднимите её немного (примерно 1/16" или 2 мм).

2) После освобождения фиксирующей планки выведите кабель из разъёма.

Ослабьте зажим ленточного кабеля клавиатуры, сдвинув тонкую чёрную часть в сторону экрана кончиками пальцев.

Чёрная часть очень хрупкая и легко ломается. Будьте аккуратны при отделении её от основного разъёма.

Выведите серый ленточный кабель клавиатуры из ослабленного разъёма.

Снимите верхний корпус с компьютера.

Если вы уже сняли жёсткий диск или оптический привод, ваш компьютер может немного отличаться от изображений в этом разделе. Эти детали не влияют на процедуру.

Закройте дисплей и поверните сторону с шарниром к себе.

Снимите оставшийся винт Phillips по обе стороны шарнира (всего два винта).

Откройте компьютер так, чтобы перед вами был дисплей.

С помощью лопаточки подденьте плату Bluetooth из зазора между отсеком батареи и передней частью нижнего корпуса.

Отключите кабель антенны Bluetooth от платы Bluetooth.

Проложите кабель антенны Bluetooth вдоль левого края компьютера, при необходимости удаляя ленту.

Отключите большой оранжевый шлейф Airport от платы логики.

Поднимите шлейф Airport, чтобы получить доступ к чёрному разъёму антенны Airport.

Отключите кабель антенны Airport от чёрного разъёма, осторожно дергая только за чёрную резиновую часть разъёма.

Отключите кабель инвертора от платы логики.

Снимите две полоски оранжевой ленты, закрывающие кабель данных дисплея, и отключите кабель от платы логики.

Убедитесь, что вы освободили все четыре кабеля, подключённые к узлу дисплея, и что узел будет легко оттягиваться вместе с дисплеем.

Удалите винт T8 Torx, расположенный ближе к дисплею с каждой стороны петли (всего два винта).

Поддерживайте дисплей одной рукой при снятии двух последних винтов.

Удалите более длинный винт T8 Torx, остающийся на каждой петле (всего два винта).

Поднимите дисплей и снимите его.

Удалите два шестигранных винта 11 мм × 1.5 мм, расположенных возле нижних левого и правого углов дисплея.

Отвертка T6 Torx подходит для этой работы.

Вставьте плоский конец лопатки между передней рамкой дисплея и пластиковым ободком, прикреплённым к задней рамке, рядом с нижним левым углом дисплея.

Не вставляйте лопатку между пластиковым ободком задней рамки дисплея и алюминиевой пластиной задней рамки дисплея.

Держа лопатку всё ещё вставленной под передней рамкой дисплея, проведите ей вокруг нижнего левого угла дисплея.

Поверните лопатку от себя, чтобы поддеть заднюю рамку дисплея с алюминиевых защёлок на передней рамке дисплея.

Продолжайте работать вдоль стороны дисплея, пока задняя рамка дисплея полностью не отделится от передней рамки дисплея.

Вставьте плоский конец лопатки между задней рамкой дисплея и крышкой сцепления.

Поверните лопатку, чтобы отщёлкнуть заднюю рамку от крышки сцепления.

Повторите предыдущие действия, чтобы отделить правую сторону задней рамки дисплея от дисплея.

Используйте лопатку, чтобы поддеть пластиковые фиксаторы задней рамки дисплея над выступающими алюминиевыми защёлками на передней рамке дисплея.

На этом этапе фиксаторы на левой и правой кромках задней рамки дисплея должны быть освобождены от выступающих алюминиевых защёлок передней рамки дисплея. Если они не освобождены, используйте лопатку, чтобы поддеть их и провести за переднюю рамку дисплея.

Немного приподнимите нижний край задней рамки дисплея и сдвиньте её к верхнему краю дисплея, чтобы освободить защёлки вдоль верхнего края задней рамки дисплея.

Поверните заднюю рамку дисплея к себе и положите её на стол.

Поднимите плату антенны из крышки сцепления.

Отогните три куска покрытия платы антенны и снимите его с платы антенны.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить оба антенных разъёма от платы антенны.

Чёрная антенна подключается ближе к центру платы антенны.

При необходимости снимите две полоски ленты, закрывающие выводы инвертора.

Инвертор — это чрезвычайно тонкая печатная плата, которая очень деликатна и легко трескается. Обращайтесь с ней осторожно.

Используйте лопатку, чтобы приподнять конец инвертора из крышки сцепления.

Поднимите инвертор достаточно, чтобы получить доступ к обоим разъёмам кабелей.

Отключите оба кабеля инвертора, потянув их разъёмы от гнёзд на инверторе.

Снимите инвертор с дисплея и отложите в сторону.

Удалите пять винтов Phillips, фиксирующих прижимную планку ЖК-дисплея к передней рамке дисплея.

Снимите прижимную планку ЖК-дисплея с передней рамки дисплея.

У некоторых машин этой планки нет. Если у вашей машины планка отсутствует, удалите пять винтов и перейдите к следующему шагу.

Крышка сцепления изготовлена из алюминия и закреплена на петлях сцепления металлическими зажимами, которые требуют значительного усилия для снятия. Действуйте осторожно.

Используйте большие пальцы, чтобы оттолкнуть крышку сцепления от петель сцепления.

Нажимая большими пальцами, поверните крышку сцепления к себе по длинному краю, чтобы отщелкнуть её с петли сцепления.

Возможно, потребуется пошевелить крышку сцепления при нажатии, чтобы освободить удерживающие зажимы.

Повторите процедуру для другой стороны крышки сцепления. Когда крышка сцепления полностью освободится от петель сцепления, снимите её с передней рамки дисплея.

При установке крышки сцепления убедитесь, что кабель данных дисплея проложен внутри крышки сцепления и выходит из её конца между петлёй и рамкой дисплея.

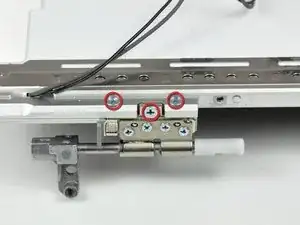

Удалите три винта с крестообразным шлицем, которые закрепляют правую петлю сцепления на передней рамке.

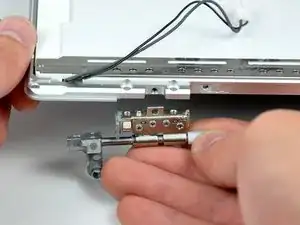

Снимите правую петлю сцепления с передней рамки.
