Замена передней рамки дисплея PowerBook G4 Aluminum 17" 1–1.67 GHz

Разместите компьютер так, чтобы сторона с рядом винтов была от вас.

Используйте большие пальцы, чтобы отвести обе защёлки фиксации аккумулятора, чтобы край аккумулятора приподнялся.

Поднимите аккумулятор и извлеките его из компьютера.

Удалите три одинаковых винта с крестообразным шлицем (Phillips) с крышки отсека памяти.

Поднимите крышку отсека памяти настолько, чтобы за неё можно было ухватиться, и сдвиньте её к себе, отводя её от корпуса.

Одновременно отожмите защёлки по бокам модуля оперативной памяти. Эти защёлки фиксируют модуль, и при их отжатии модуль «выпрыгнет» вверх.

Выньте модуль, потянув его прямо из разъёмов. Если установлен второй модуль памяти, извлеките его таким же образом.

Это схема зажима разъёма ленточного кабеля трекпада, который вы отключите на следующем шаге.

1) С помощью ногтей захватите фиксирующую планку по обеим сторонам и сдвиньте её немного (примерно 1/16" или 2 мм) в направлении аккумулятора.

2) После освобождения фиксирующей планки выведите кабель из разъёма.

Для этого шага достаточно сдвинуть разъём примерно на 2 мм. Сильное или чрезмерное натяжение повредит разъём.

Ослабьте разъём трекпада, потянув фиксирующую планку в сторону отсека аккумулятора кончиками пальцев.

Выведите ленточный кабель трекпада из ослабленного разъёма.

При повторном подключении ленточного кабеля трекпада убедитесь, что оранжевый кабель вставлен в разъём над фиксирующей планкой.

Примечание: при сборке корпусного узла ленточный кабель трекпада может застрять под отверстием к материнской плате. Его можно осторожно вытолкнуть, аккуратно подтолкнув с обеих сторон маленькой отвёрткой. Не требуется большое усилие — со временем он выйдет и вы сможете подключить его как указано выше. Также учтите, что фиксирующая планка может отойти, поэтому если при сборке вы найдёте маленький пластиковый фрагмент, это может быть он.

Удалите следующие 10 винтов с нижней крышки:

Три винта Phillips 1,7 мм с переднего края отсека аккумулятора.

Один винт Torx T8 длиной 3,9 мм справа от разъёма карты памяти.

Один винт Torx T8 длиной 6,9 мм в левой части отсека памяти.

Три полностью резьбовых винта Phillips длиной 12,4 мм из центра ряда винтов вдоль заднего края корпуса.

Два винта Phillips с резьбой 2,5 мм длиной 15,1 мм, по одному с каждого конца ряда винтов вдоль заднего края корпуса.

Переверните компьютер и поверните так, чтобы порт DVI был направлен к вам.

Удалите четыре одинаковых винта Phillips, расположенных по этому краю корпуса.

Поверните компьютер на 180 градусов так, чтобы разъём питания был обращён к вам, и удалите четыре винта Phillips (идентичные винтам на предыдущем шаге).

Откройте компьютер и поверните его так, чтобы экран был обращён к вам.

Снимите верхнюю крышку, поднимая с задней стороны и обойдя края.

Используйте лопатку, чтобы ослабить корпус, если он застрял.

Когда корпус полностью освободится, снимите его с компьютера.

Если вы в конечном итоге будете снимать радиатор и сборку вентилятора, ваш компьютер будет отличаться от изображений в этом разделе.

Отключите кабель инвертора, кабель Bluetooth/питания и кабель данных дисплея от платы логики.

Отключите антенный кабель Airport у золотого разъёма, стараясь тянуть только за золотую металлическую часть разъёма.

Отключите антенный кабель Bluetooth от платы Bluetooth.

Удалите по одному винту Torx T6 из верхнего левого угла левого вентилятора и из верхнего правого угла правого вентилятора (всего 2 винта).

С каждой шарнирной сборки снимите по два винта Torx T6 с внешней стороны каждого набора, оставив по два винта в середине каждого шарнира. На каждой стороне два винта, ближе расположенные к краю компьютера, короче, чем два винта, расположенные ближе к центру. Затем удалите два внутренних винта из каждой шарнирной сборки. Всего 8 винтов.

Отодвиньте узел экрана от корпуса компьютера.

При сборке дисплея проверьте, что шарниры правильно сели перед установкой 8 винтов двух шарниров. Внутренний металлический язычок на конце каждой шарнирной сборки должен быть направлен вниз и войти в паз под внутренним краем шарнира. В противном случае внутренний конец шарнира будет находиться слишком высоко, и пластиковый фиксатор проводки не сядет на своё место.

Снимите по одному винту Phillips в нижних левом и правом углах дисплея.

На рисунке слева (задняя панель уже снята) показаны расположения металлических защёлок (выделены красным), которые защёлкиваются на передней рамке дисплея. В следующих шагах вы с помощью небольшой плоской отвертки освободите эти защёлки от кромки по периметру передней рамки дисплея.

При поддевании в последующих шагах следите, чтобы не повредить антенные кабели, проходящие по периметру передней рамки дисплея.

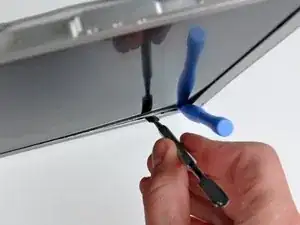

Вставьте плоский конец лопатки между передней рамкой дисплея и пластиковым ободком, прикреплённым к задней рамке, рядом с нижним правым углом дисплея.

Не пытайтесь вставить лопатку между передней рамкой дисплея и её пластиковым обрамлением.

Осторожно поддёвывая заднюю рамку дисплея от сборки дисплея, используйте маленькую плоскую отвертку, чтобы отогнуть маленькую стальную защёлку, ближайшую к нижнему правому углу дисплея, от края передней рамки дисплея.

Повторяйте описанную процедуру, пока не освободите все защёлки вдоль правой стороны дисплея.

Немного приподнимите недавно освобождённый угол задней рамки дисплея, чтобы отделить защёлки вдоль участка петель сцепления.

Вставьте плоский конец лопатки между задней рамкой дисплея и пластиковым обрамлением передней рамки рядом с нижним левым углом дисплея.

Осторожно подденьте заднюю рамку дисплея от передней рамки, чтобы освободить металлическую защёлку.

Повторите предыдущую процедуру, чтобы освободить защёлки вдоль левой стороны задней рамки дисплея.

Немного приподнимите нижний край задней рамки дисплея и сдвиньте её в сторону верхнего края дисплея, чтобы освободить защёлки вдоль верхнего края задней рамки дисплея.

Снимите заднюю рамку дисплея и отложите в сторону.

Снимите полоски скотча вдоль нижнего края дисплея, которые закрывают отверстие петель сцепления.

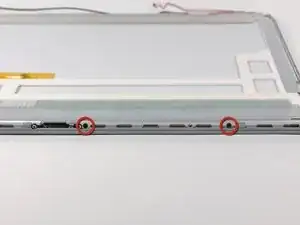

Удалите два винта T8 Torx длиной 10,3 мм, крепящие левую сторону петель сцепления к передней рамке.

Удалите два винта T8 Torx длиной 10,3 мм, крепящие центральную часть петель сцепления к передней рамке.

Удалите два винта T8 Torx длиной 10,3 мм, крепящие правую сторону петель сцепления к передней рамке.

Оттяните крышку сцепления от фиксирующих штырей, удерживающих её на передней рамке дисплея.

Используйте острый конец лопатки, чтобы отщёлкнуть пластиковую заглушку с левой стороны крышки сцепления.

Извлеките узел инвертора дисплея из гнезда в крышке сцепления.

Используйте острый конец лопатки, чтобы снять пластиковую заглушку с правой стороны петель сцепления.

Осторожно вытяните кабель данных дисплея из его канала в петлях сцепления.

Повторите эту операцию для кабелей инвертора и AirPort. Когда сборка петель сцепления полностью освободится от дисплея, снимите её с передней рамки дисплея.

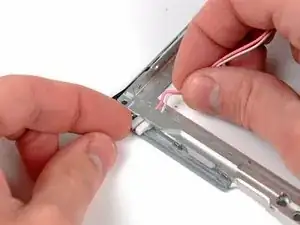

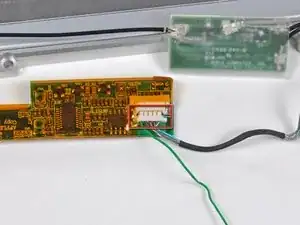

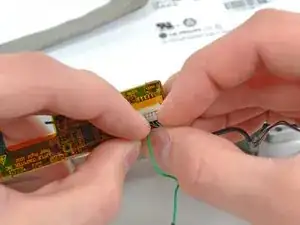

Аккуратно захватите разъём инвертора кончиками пальцев и потяните его строго вниз.

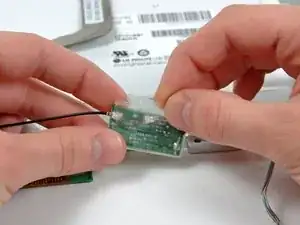

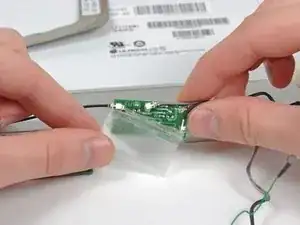

Отлейте защитный полупрозрачный экран с антенной платы.

Если вы повредите его при разборке, не забудьте заклеить любые разрывы или трещины скотчем, чтобы избежать случайного короткого замыкания.

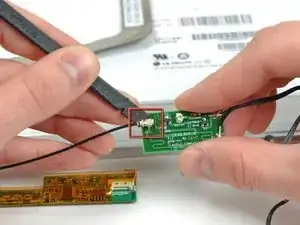

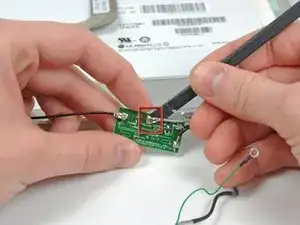

Плоским концом лопатки подденьте антенные кабели и оторвите их прямо вверх от гнёзд.

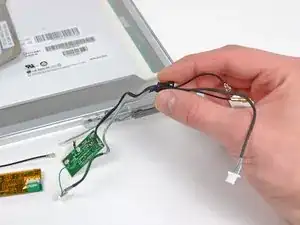

Выведите кабели инвертора/антенны из передней рамки дисплея.

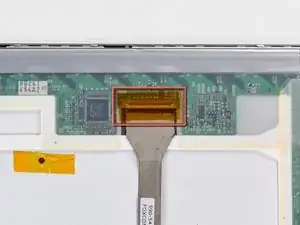

При необходимости снимите полоску скотча, закрывающую разъём кабеля данных дисплея.

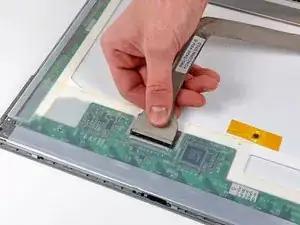

Оттяните разъём кабеля данных дисплея от его гнезда, чтобы отсоединить его от ЖК-экрана.

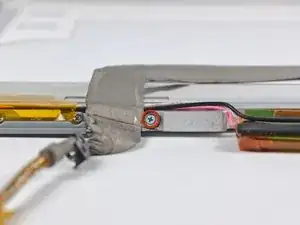

Удалите один винт Phillips длиной 2,5 мм, закрепляющий кабель данных дисплея на передней рамке дисплея.

Снимите кабель данных дисплея с узла ЖК-экрана.

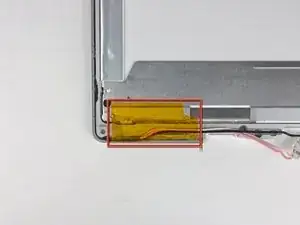

При необходимости снимите полоску скотча, закрывающую провод инвертора.

Удалите четыре чёрных винта Phillips 3,2 мм с обеих сторон дисплея (всего восемь винтов).

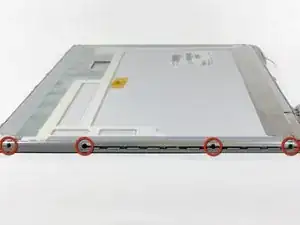

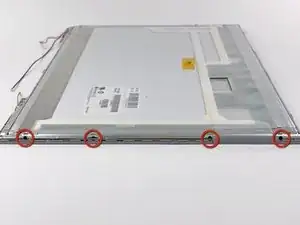

Удалите четыре чёрных винта Phillips 3,2 мм с верхней стороны дисплея.

На следующих шагах вы будете использовать строительный фен, чтобы размягчить клей, фиксирующий металлическую рамку ЖК-дисплея к передней рамке экрана. Фены способны выдавать чрезвычайно горячую струю воздуха, поэтому не перегревайте панель ЖК-дисплея.

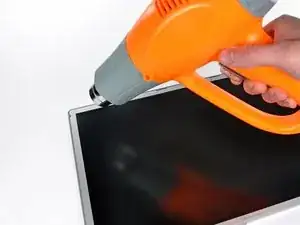

Установите фен на низкую мощность и начните нагревать переднюю рамку экрана возле верхнего левого угла панели дисплея.

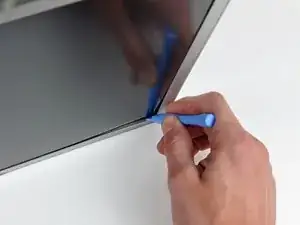

Вставьте пластиковый инструмент для вскрытия между металлической рамкой ЖК-дисплея и передней рамкой.

Убедитесь, что вы подрываете между металлической рамкой ЖК-дисплея и передней рамкой, а не между металлической рамкой ЖК-дисплея и самим ЖК-дисплеем.

Возможно, потребуется повторно нагреть эту область, пока клей достаточно не размягчится для вставки лезвия инструмента.

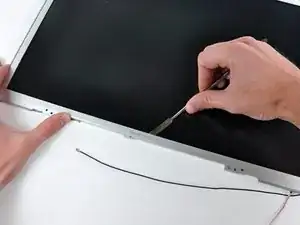

Используйте плоский конец металлической лопатки, чтобы аккуратно поддеть клей, фиксирующий металлическую рамку ЖК-дисплея к передней рамке, при этом особенно осторожно, чтобы не поцарапать панель ЖК-дисплея.

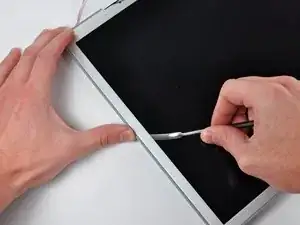

Пока лопатка всё ещё вставлена между металлической рамкой ЖК-дисплея и передней рамкой, проведите её краем вдоль верхнего края дисплея, чтобы отделить клей, скрепляющий эти две детали, при необходимости подогревая рабочую область феном.

Если клей трудно отделяется, слегка нагрейте рабочую область феном.

Продолжайте проводить краем металлической лопатки между рамкой ЖК-дисплея и передней рамкой, пока правый, нижний и левый края ЖК-дисплея не освободятся.

Поднимайте ЖК-дисплей только за верхний край только. Поднимание ЖК-дисплея за нижний край повредит кабели подсветки.

Вынимайте ЖК-дисплей из передней рамки, при необходимости используя металлическую лопатки, чтобы освободить оставшийся клей.

Когда ЖК-дисплей частично извлечён из передней рамки, аккуратно протолкните разъём подсветки через его туннель в передней рамке.
