Замена инвертора дисплея PowerBook G4 Aluminum 17" 1–1.67 ГГц

Удалите два винта Phillips длиной 6,3 мм, расположенных возле нижних левого и правого углов дисплея.

Удалить эти два винта может быть трудно. Полезно открыть дисплей максимально для получения зазора при работе отверткой. Также комбинация отверток #00 Phillips и маленькой плоской отвертки вместе с пинцетом может помочь при извлечении.

На изображении слева (задняя панель уже снята) показаны места металлических защёлок (выделены красным), которые защёлкиваются на передней рамке дисплея. В следующих шагах вы будете использовать маленькую плоскую отвертку, чтобы отжать эти защёлки от гребня по периметру передней рамки дисплея.

При поддевании в последующих шагах не повредите антенные кабели, проходящие по периметру передней рамки дисплея.

Вставьте плоский конец лопатки между задней рамкой дисплея и пластиковой кромкой, прикреплённой к передней рамке, рядом с нижним правым углом дисплея.

Не пытайтесь вставить лопатку между передней рамкой дисплея и её пластиковым ободом.

Аккуратно поддев заднюю рамку дисплея от сборки дисплея, используйте маленькую плоскую отвертку, чтобы отогнуть ближайшую к нижнему правому углу маленькую стальную защёлку от края передней рамки дисплея.

Повторите описанную процедуру, пока не освободите все защёлки вдоль правой стороны дисплея.

Небольшим подъёмом недавно освобождённого угла задней рамки дисплея разъедините защёлки с помощью лопатки вдоль участка шарнирного механизма.

Вставьте плоский конец лопатки между задней рамкой дисплея и пластиковой кромкой передней рамки рядом с нижним левым углом дисплея.

Осторожно подденьте заднюю рамку дисплея от передней рамки, чтобы обнажить металлические защёлки вдоль левой стороны дисплея.

Повторите предыдущую процедуру, чтобы освободить защёлки вдоль левой стороны задней рамки дисплея.

Небольшим подъёмом нижнего края задней рамки дисплея сдвиньте её к верхнему краю дисплея, освобождая защёлки вдоль верхнего края задней рамки дисплея.

Снимите заднюю рамку дисплея и отложите её в сторону.

При необходимости удалите ленту, покрывающую инвертор дисплея.

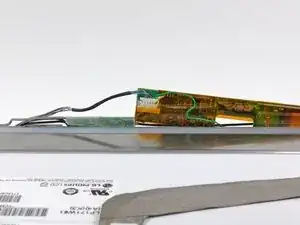

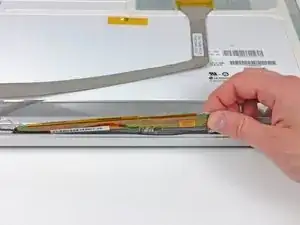

Аккуратно приподнимите плату инвертора дисплея со стороны, ближе к разъёму кабеля передачи данных дисплея.

Инвертор дисплея — чрезвычайно тонкая плата, которую легко повредить. Не сгибайте и не скручивайте её чрезмерно при извлечении.

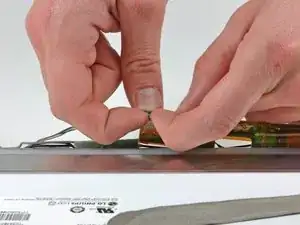

Пальцами потяните ушки по обеим сторонам разъёма кабеля инвертора от его гнезда на плате инвертора.

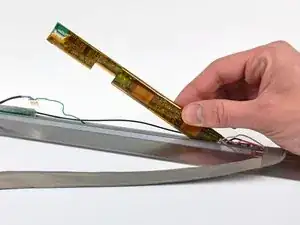

Аккуратно приподнимите инвертор дисплея из крышки шарнира.

Пока не пытайтесь полностью извлечь инвертор. Он всё ещё подключён через кабели подсветки.

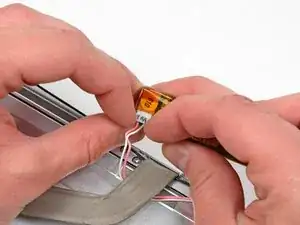

Пальцами отсоедините разъём подсветки от его гнезда на плате инвертора.

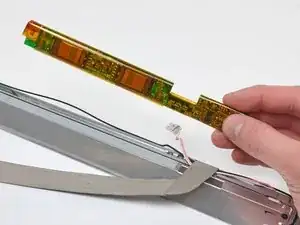

Удалите инвертор дисплея из сборки дисплея.
