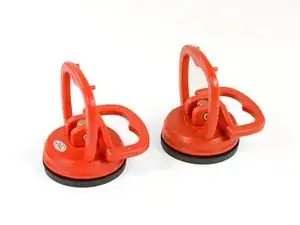

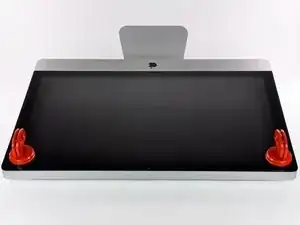

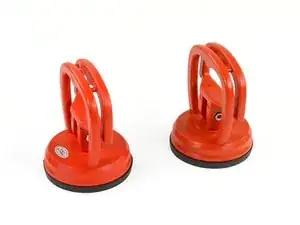

Прикрепите усиленный всасывающий коно неподалеку от каждого из двух верхних углов стеклянной панели.

Чтобы прикрепить всасывающие чашки, сначала установите чашку с подвижной ручкой параллельно поверхности стеклянной панели (как показано на втором изображении).

Легко прижимая всасывающую чашку к стеклу, поднимите подвижную ручку, пока она не станет параллельной другой ручке (как показано на третьем изображении).

Если ваши всасывающие чашки не прикрепляются, попробуйте очистить как стеклянную панель, так и чашку влажной мягкой безворсовой тканью. (Увлажните дистиллированной водой и, если необходимо, в равных пропорциях дистиллированной воды и белого уксуса для наилучших результатов.)

Не используйте всасывающие чашки для переноса стеклянной панели, так как если одна из них перестанет держаться, вы можете уронить экран и разбить его.

Оригинальная коробка iMac хорошо подходит для хранения стеклянной панели. В противном случае подойдет мягкая горизонтальная поверхность, например, полотенце на столе.

Найдите защелку для снятия батареи на нижней стороне G4.

Сдвиньте защелку батареи влево и поднимите батарею из компьютера.

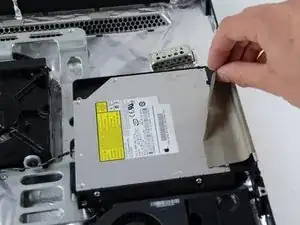

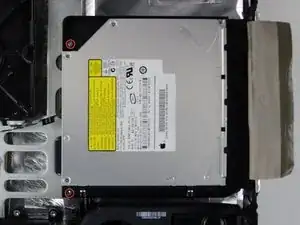

Снимите ленту, фиксирующую оптический привод.

Удалите два винта Torx T10 длиной 7,1 мм.

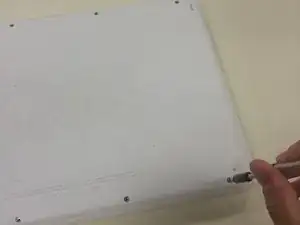

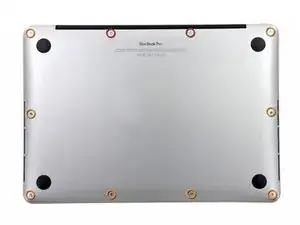

Удалите следующие десять винтов, закрепляющих нижнюю крышку к верхней крышке:

Три винта Phillips длиной 13,5 мм.

Семь винтов Phillips длиной 3 мм.

Выключите компьютер и закройте его. Положите его на мягкую поверхность экраном вниз.

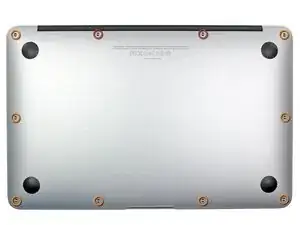

Удалите следующие десять винтов:

Два 8 мм пентагранных винта Pentalobe

Восемь 2,5 мм пентагранных винтов Pentalobe

Специальная отвертка для пентагранных винтов Pentalobe доступна здесь.

Удалите следующие десять винтов, крепящих нижнюю крышку к верхней:

Три крестообразных винта Phillips длиной 13,5 мм (14,1 мм).

Семь крестообразных винтов Phillips длиной 3 мм.

При снятии этих винтов обратите внимание, что они выкручиваются под небольшим углом. Их необходимо устанавливать обратно таким же образом.

Перед началом рекомендуется внимательно прочитать всё руководство, чтобы получить полное представление о выполняемых операциях.

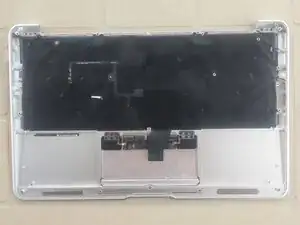

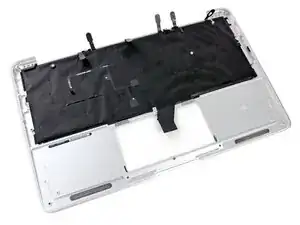

Мы начинаем с этапа, на котором верхняя панель со всеми её компонентами уже снята, за исключением микрофона, подсветки и клавиатуры. Теперь можно приступать к их снятию, установке новой клавиатуры и, при необходимости, новой подсветки.

По желанию вы можете полностью снять дисплей и ремни, которые соединяют антенные кабели с корпусом, поскольку их довольно трудно вернуть на место. Если оставить их, придётся постоянно открывать дисплей и отводить его в сторону рабочей зоны. В этом руководстве я полностью снял дисплей.

Также по желанию можно снять тачпад, но это не обязательно — я всегда оставлял его на месте без каких-либо проблем.

Удалите следующие десять винтов, крепящих нижнюю крышку к верхней части корпуса:

Два винта P5 Pentalobe 2,3 мм

Восемь винтов P5 Pentalobe 3,0 мм

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место, чтобы не повредить устройство.

Перед работой с компьютером отключите его от сети и нажмите кнопку питания в течение 20–30 секунд, чтобы разрядить накопленную энергию в блоке питания.

Ослабьте два винта с крестообразным шлицем, фиксирующие крышку доступа к вашему iMac.

Эти винты закреплены в крышке доступа и не выпадут.

Нажмите зелёную кнопку разблокировки на верхней части боковой панели доступа.

Снимите боковую панель доступа, чтобы получить доступ внутрь компьютера.

При установке боковой панели убедитесь, что нижняя часть панели выровнена с направляющей внизу и что шасси зафиксировано зелёными защёлками.

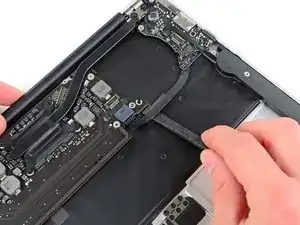

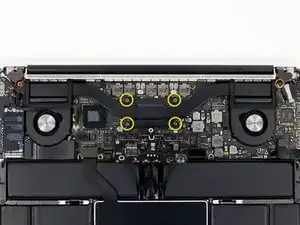

Удалите следующие винты, закрепляющие радиатор на плате:

Один винт Phillips #00, 2.4 мм

Один винт Torx T5, 3.4 мм

Четыре винта Torx T5, 2.7 мм

Разместите iMac лицевой стороной вниз на столе так, чтобы нижний край был повернут к Вам.

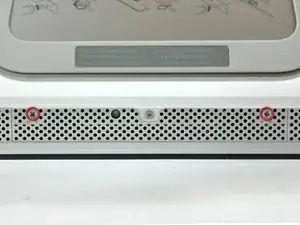

Удалите два винта с крестовой головкой, крепящие крышку доступа к нижней решётке iMac.

Винты закреплены в крышке доступа.

Перед началом ремонта отключите компьютер от сети и нажмите и удерживайте кнопку питания в течение 20–30 секунд, чтобы разрядить внутренние конденсаторы.

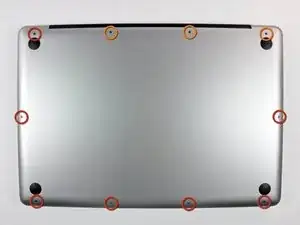

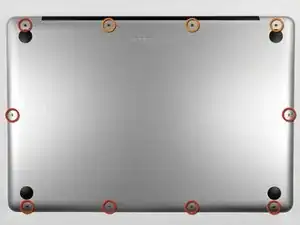

Снимите следующие десять винтов, фиксирующих нижнюю крышку к верхней части корпуса:

Семь винтов Phillips, 3 мм.

Три винта Phillips, 13,5 мм.
