Замена микрофонного массива MacBook Air 13" начала 2020 года

Перед началом этой процедуры вам следует отключить функцию Автовключение вашего Mac. Автовключение включает ваш Mac при открытии крышки и может быть случайно активировано во время разборки. Используйте это руководство для отключения Автовключения.

Если ваш MacBook работает на Big Sur версии 11.1 или позже, отключение Автовключения может не сработать. Вы можете продолжать работу, но убедитесь, что отключили аккумулятор, как только окажетесь внутри.

Совершенно выключите и отключите ваш MacBook Air перед началом. Закройте дисплей и переверните весь ноутбук вверх дном.

Используйте отвертку P5 для удаления следующих винтов:

Два винта по 7,9 мм

Два винта по 7,1 мм

Шесть винтов по 2,6 мм

Во время этого ремонта следите за каждым винтом и убедитесь, что он вернется точно на свое место, чтобы избежать повреждения вашего MacBook.

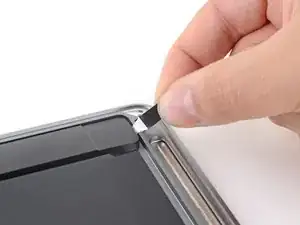

Засуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы снять нижнюю крышку с Air.

Удалите нижнюю крышку.

Для повторной установки нижней крышки:

Установите ее на место и сильно нажмите, чтобы зафиксировать два скрытых зажима снизу. Вы должны почувствовать и услышать, как они щелкают на место.

Отогните ленту, закрывающую разъем аккумулятора, достаточно, чтобы увидеть разъем под ней.

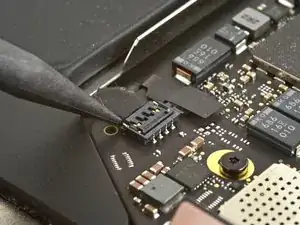

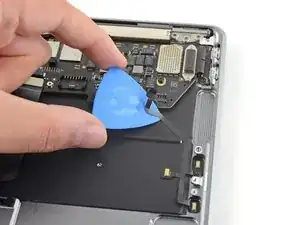

Используйте лопатку, чтобы сдвинуть разъем аккумулятора параллельно логической плате и вынуть его из гнезда на логической плате.

Левый динамик будет находиться с вашей правой стороны, когда вы работаете с MacBook, поскольку он лежит вверх дном.

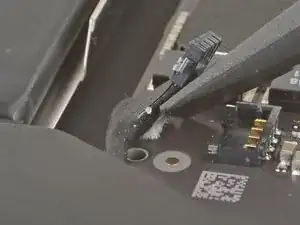

Засуньте заостренный конец лопатки под кабель левого динамика и подденьте его вверх, чтобы отсоединить от логической платы.

С отсоединенным разъемом подденьте плоским концом лопатки кабель, чтобы отделить клей, удерживающий кабель на логической плате.

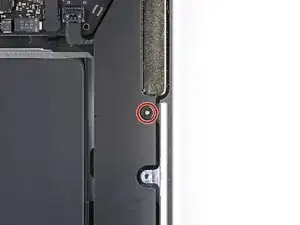

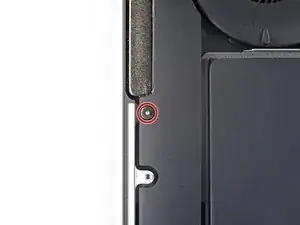

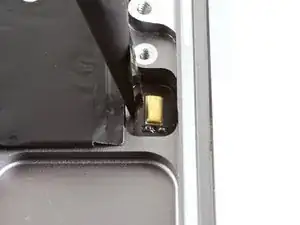

Используйте отвертку T3 Torx для удаления 4,2 мм винта, который фиксирует левый динамик к корпусу.

Используйте пинцет, чтобы отогнуть черный язычок на клейкой ленте динамика, чтобы вы могли схватить его пальцами.

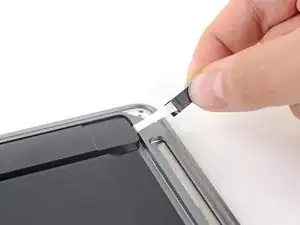

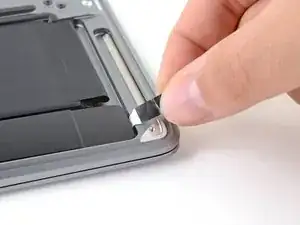

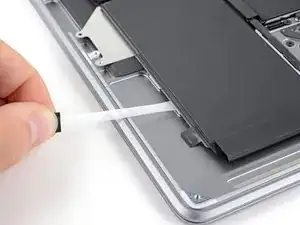

Схватите язычок клейкой ленты и медленно потяните полоску клея из под динамика.

Держите угол клейкой полоски как можно более параллельно ноутбуку. Старайтесь избегать перетаскивания по внутренней части корпуса.

Тяните клейкую полоску, пока она не освободится из-под динамика.

Если клейкая полоска порвется, используйте разогретый iOpener, обогреватель или фен, чтобы помочь удалить клей:

Нанесите тепло на динамик, чтобы размягчить клей под ним.

Осторожно вставьте лопатку или открывающий инструмент под динамик, чтобы отделить клей.

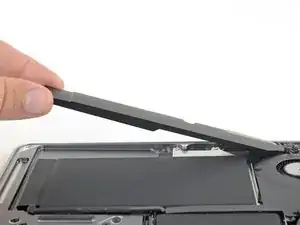

Удалите левый динамик.

При сборке, чтобы убедиться, что динамик функционирует как положено, установите полоску замены клея на его обратной стороне перед помещением его обратно в корпус.

Правый динамик будет находиться с вашей левой стороны, когда вы работаете с MacBook, поскольку он лежит вверх дном.

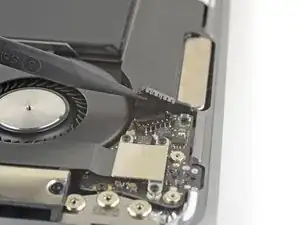

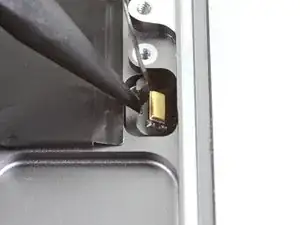

Засуньте заостренный конец лопатки под кабель правого динамика и подденьте его вверх, чтобы отсоединить от аудиоплаты.

Используйте отвертку T3 Torx для удаления 4,2 мм винта, который фиксирует правый динамик к корпусу.

Используйте пинцет, чтобы поднять черный язычок клея внизу правого динамика, чтобы вы могли схватить его пальцами.

Схватите язычок клейкой ленты и медленно потяните полоску клея из под динамика.

Держите угол клейкой полоски как можно более параллельно ноутбуку. Старайтесь избегать перетаскивания по внутренней части корпуса.

Тяните клейкую полоску, пока она не освободится из-под динамика.

Если клейкая полоска порвется, используйте разогретый iOpener, обогреватель или фен, чтобы помочь удалить клей:

Нанесите тепло на динамик, чтобы размягчить клей под ним.

Осторожно вставьте лопатку или открывающий инструмент под динамик, чтобы отделить клей.

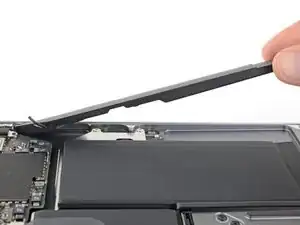

Удалите правый динамик.

При сборке, чтобы убедиться, что динамик функционирует как положено, установите полоску замены клея на его обратной стороне перед помещением его обратно в корпус.

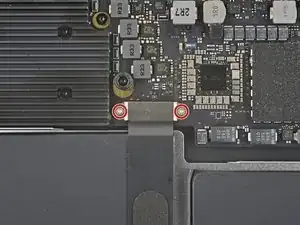

Используйте отвертку Torx T3, чтобы снять два винта диаметром 1,4 мм, удерживающие крышку кабеля сенсорной панели.

Снимите крышку кабеля сенсорной панели.

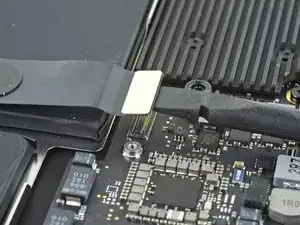

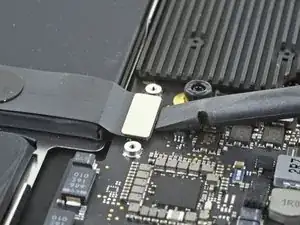

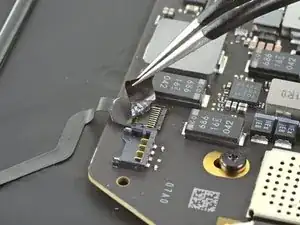

Используйте плоский конец лопатки, чтобы поддеть разъем кабеля сенсорной панели и вынуть его из гнезда.

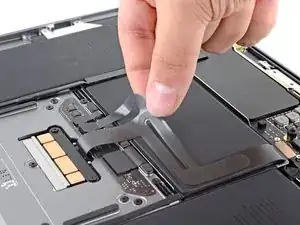

Осторожно отделите кабель сенсорной панели от батареи.

Кабель сенсорной панели закреплен на батарее с помощью легкого клея.

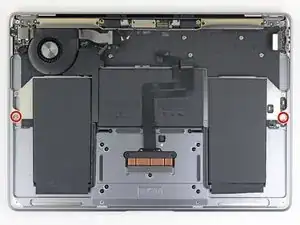

Используйте отвертку Torx T3, чтобы снять два винта диаметром 2,5 мм, удерживающие поддон батареи в корпусе.

Ячейки батареи MacBook прикреплены к металлическому поддону как единое целое, который приклеен к корпусу с помощью шести полосок клея, снимаемых растягиванием.

Не пытайтесь снять ячейки батареи с их металлического поддона.

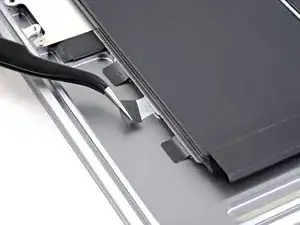

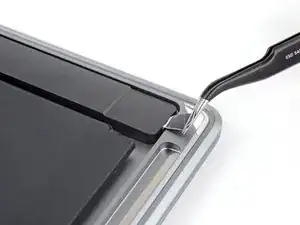

Слева от MacBook используйте пинцет, чтобы отогнуть три черные контрольные ленты на полосках клея батареи, пока вы не сможете схватить их пальцами.

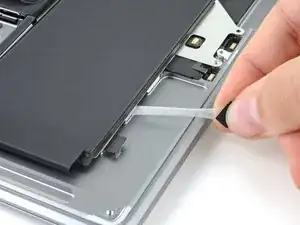

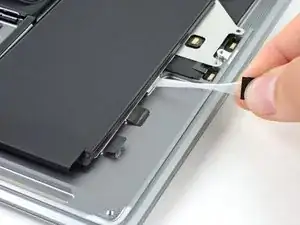

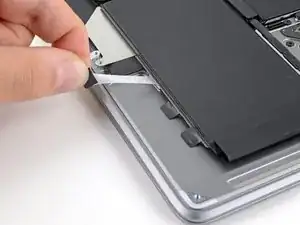

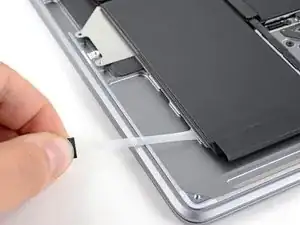

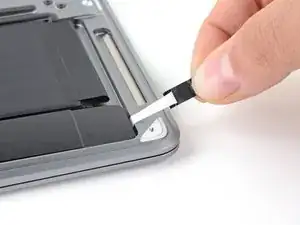

Схватите контрольную ленту клея и аккуратно вытяните ее из-под батареи.

Держите угол полоски клея как можно ближе к параллели с ноутбуком. Постарайтесь избежать ее перемещения по внутренней части корпуса.

Тяните полоску клея, пока она не освободится из-под батареи.

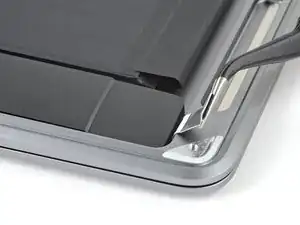

Повторите для двух оставшихся полосок клея с левой стороны батареи.

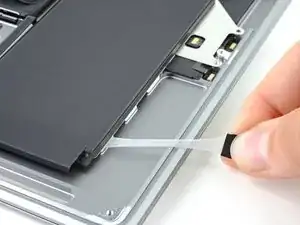

Повторите и удалите три полоски клея с правой стороны батареи.

Если какая-либо из шести полосок клея порвалась во время удаления, вы можете использовать пластиковую карту для завершения отделения поддона батареи от корпуса.

Удалите сборку батареи.

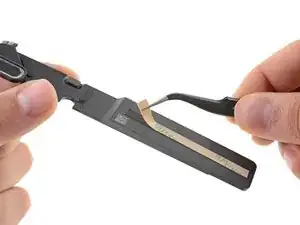

Во время повторной сборки закрепите поддон батареи полосками клейкой ленты Tesa, если ваша замена батареи не имеет предварительно приклеенных полосок.

Если вы устанавливаете новую батарею, следуйте процедуре калибровки:

Зарядите его до 100% и продолжайте зарядку еще как минимум 2 часа.

Отключите и используйте его нормально, чтобы разрядить батарею.

Когда появится предупреждение о низком заряде батареи, сохраните свою работу и оставьте ноутбук включенным, пока он не уйдет в спящий режим из-за низкого заряда батареи.

Подождите как минимум 5 часов, затем зарядите ноутбук без прерываний до 100%.

Если вы заметили какие-либо необычные поведения или проблемы после установки новой батареи, возможно, вам нужно будет сбросить SMC вашего MacBook.

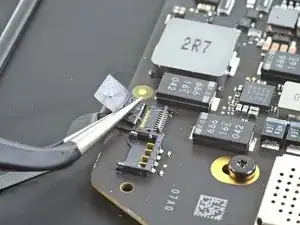

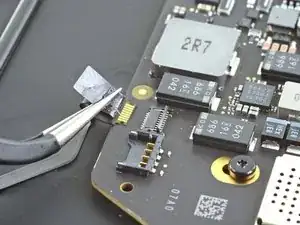

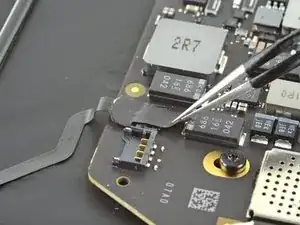

Используйте пинцет, чтобы отогнуть ленту, закрывающую разъем кабеля микрофона.

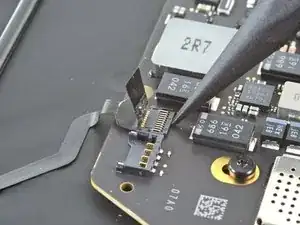

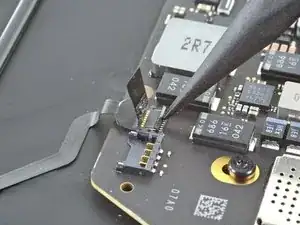

Используйте кончик лопатки, чтобы поднять маленький фиксирующий язычок на ZIF-разъеме кабеля микрофона.

Выньте кабель микрофона из разъема.

По возможности, держите кабель за ленту, а не за сам кабель.

Скользите открывающей лопаткой под кабель микрофона, чтобы отделить его от верхнего корпуса.

Кабель закреплен с помощью легкого клея.

Если клей сильно прилип, не применяйте силу к лопатке. Легко нагрейте сборку микрофона с помощью iOpener или фена, чтобы размягчить клей.

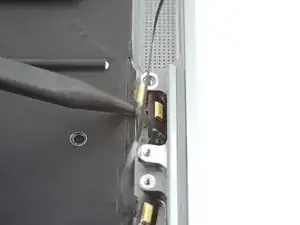

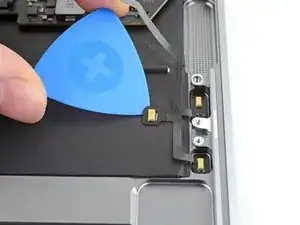

Скользите открывающей лопаткой под микрофон, который ближе к центру MacBook, чтобы прорезать клей, удерживающий его от верхнего корпуса.

Поднимите, чтобы поддеть микрофон из углубления в корпусе.

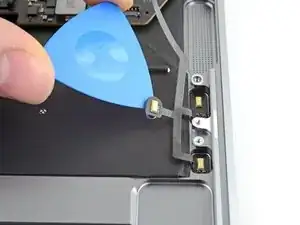

Используйте кончик лопатки, чтобы осторожно поддеть один из оставшихся микрофонов из углубления в верхнем корпусе.

Если клей сильно прилип, нагрейте микрофон, чтобы размягчить клей.

Не засовывайте лопатку под микрофон, иначе вы рискуете порвать кабель.

Удалите третий и последний микрофон из корпуса.

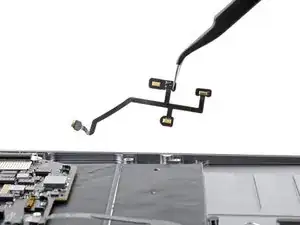

Удалите массив микрофонов.
