Замена платы логики MacBook Air 11" середины 2011 года

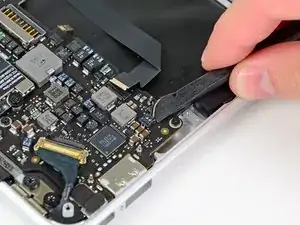

Используйте плоский конец лопатки, чтобы отжать клейкую петлю, закрепляющую силовой кабель платы ввода-вывода на верхнем корпусе.

Отключите плату ввода-вывода, потянув силовой кабель от его разъема на плате логики.

Тяните кабель параллельно поверхности платы логики в направлении переднего края Air.

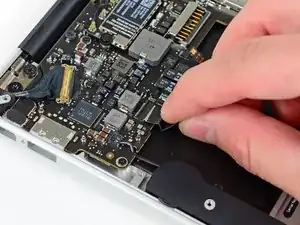

Используйте наконечник лопатки, чтобы приподнять фиксирующую защелку в ZIF-разъеме ленточного кабеля подсветки клавиатуры.

Убедитесь, что вы поднимаете именно подвесную фиксирующую защелку, не сам разъем.

Выньте ленточный кабель подсветки клавиатуры из разъема.

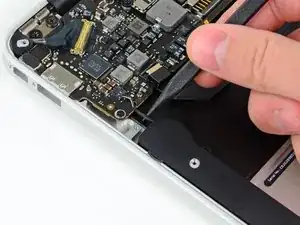

Используйте наконечник лопатки или ноготь, чтобы приподнять фиксирующую защелку в ZIF-разъеме ленточного кабеля трекпада.

Убедитесь, что вы поднимаете именно подвесную фиксирующую защелку, не сам разъем.

Выньте ленточный кабель трекпада прямо из разъема в направлении переднего края Air.

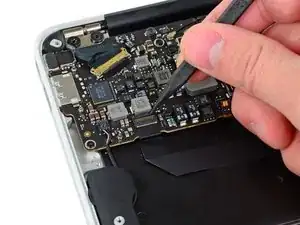

Используйте наконечник лопатки, чтобы вывести провод правого динамика из прорези в плате логики.

Используйте плоский конец лопатки, чтобы поддеть разъем провода правого динамика и вывести его из гнезда на плате логики.

Подденьте снизу, под проводами.

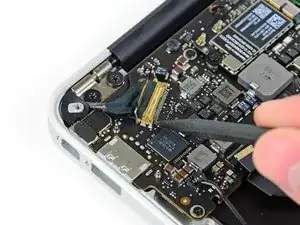

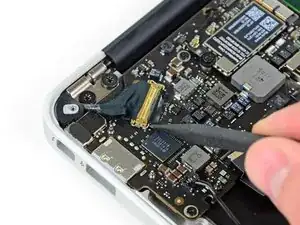

Осторожно подведите наконечник лопатки под черную пластиковую заслонку, приклеенную к защелке кабеля данных дисплея, чтобы защелка отщелкнулась вверх и от разъема.

Снимите маленькую резиновую прокладку из угла верхнего корпуса рядом с кабелем данных дисплея.

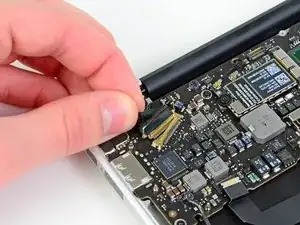

Удерживая защелку отведенной от разъема, осторожно вытяните кабель данных дисплея из его разъема.

Не тяните кабель данных дисплея вверх при отключении, так как его разъем может оторваться от платы логики.

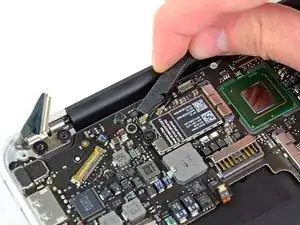

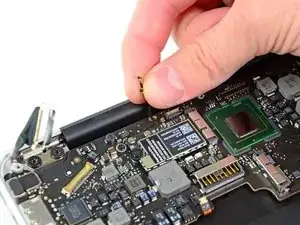

Используйте плоский конец лопатки, чтобы отжать и снять оба разъема антенных кабелей с их гнезд на карте AirPort/Bluetooth.

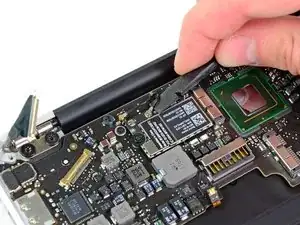

Осторожно выведите антенные кабели из прорези в плате логики.

Снимите три винта T5 Torx длиной 3,6 мм, которыми плата логики закреплена в верхнем корпусе.

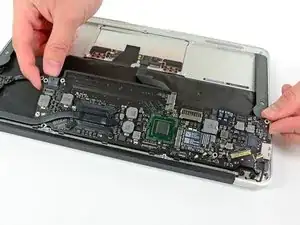

Осторожно поднимите узел платы логики из верхнего корпуса, следя за хрупким радиатором и кабелями, которые могут застрять.
