Замена сборки дисплея MacBook Pro 13" Retina Display Поздний 2013

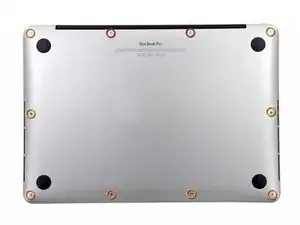

Удалите следующие десять винтов, которые крепят нижнюю крышку к верхней крышке:

Два винта P5 Pentalobe по 2,3 мм

Восемь винтов P5 Pentalobe по 3,0 мм

В течение всей этой процедуры следите за каждым винтом и убедитесь, что он возвращается на свое место, чтобы избежать повреждения устройства.

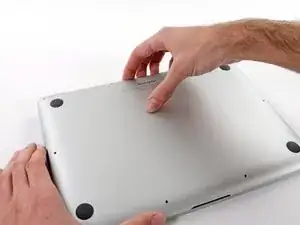

Засуньте пальцы между верхней и нижней крышками.

Осторожно потяните нижнюю крышку от верхней, чтобы снять ее.

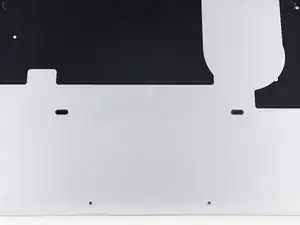

Нижняя крышка соединена с верхней крышкой с помощью двух пластиковых зажимов у ее центра.

При сборке аккуратно надавите на центр нижней крышки, чтобы повторно прикрепить два пластиковых зажима.

При необходимости удалите пластиковую крышку, прилипшую к плате контактов аккумулятора.

Используйте плоский конец лопатки, чтобы поднять разъем аккумулятора прямо вверх из гнезда на материнской плате.

Убедитесь, что вы поднимаете только разъем, а не гнездо, иначе вы рискуете навсегда повредить материнскую плату.

Согните разъем аккумулятора, чтобы он не мешал, и предотвратите случайное соприкосновение с его гнездом во время ремонта.

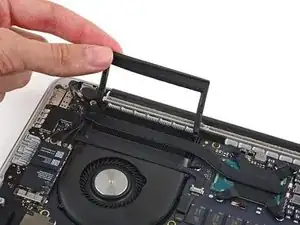

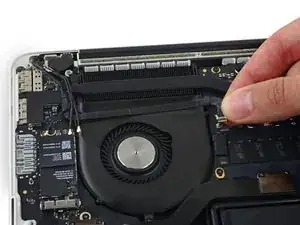

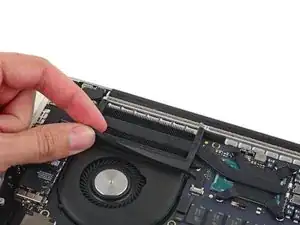

Осторожно отщепните резиновую защиту вентилятора от края радиатора, чтобы открыть кабель камеры iSight, приклеенный к вентилятору.

Защитная накладка вентилятора обвивает радиатор и вставляется в пазы вентилятора. При сборке убедитесь, что вкладки попадают в выемки вентилятора.

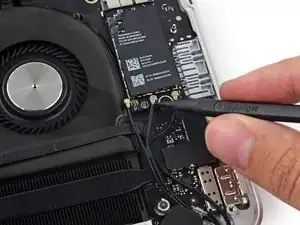

Вставьте конец лопатки под каждый из антеннальных кабелей рядом с их разъемами и поднимите, чтобы отключить их от платы AirPort.

Три кабеля имеют черные оболочки разных длин. При сборке:

Соедините кабель с длинной оболочкой с центральным гнездом.

Кабель с короткой оболочкой подключается рядом со śвинтом.

Оставшийся кабель без оболочки подключается в последнее свободное гнездо, рядом с вентилятором.

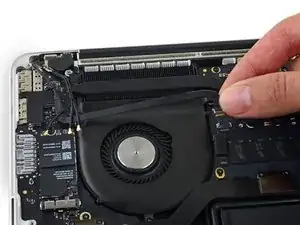

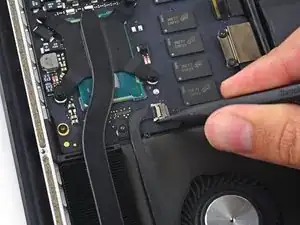

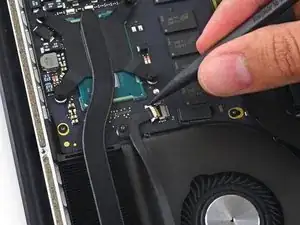

Используйте конец лопатки, чтобы надавить с обеих сторон на разъем кабеля камеры iSight и вытащить его из гнезда на материнской плате.

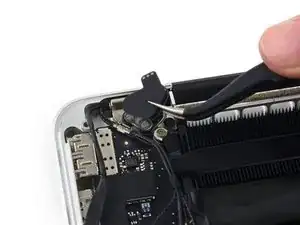

Отлипите кабель камеры iSight от корпуса вентилятора.

Возьмите черную пластиковую вкладку, чтобы открыть разъем кабеля дисплея и вытащите его прямо из гнезда на материнской плате.

При установке убедитесь, что вы полностью устанавливаете вкладку разъема дисплея.

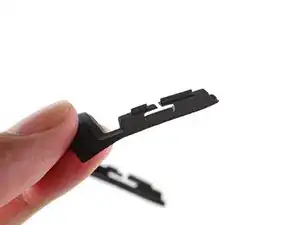

Удалите резиновые крышки петель с правой и левой стороны петель дисплея.

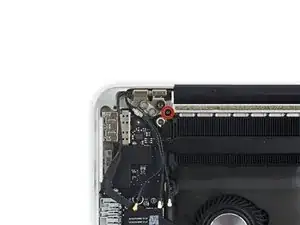

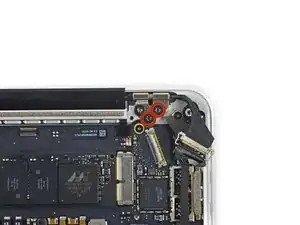

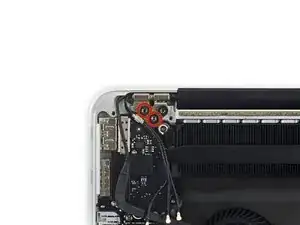

Удалите два винта Torx T5 по 4,2 мм, крепящие алюминиевые кронштейны петель (по одному с каждой стороны Macbook).

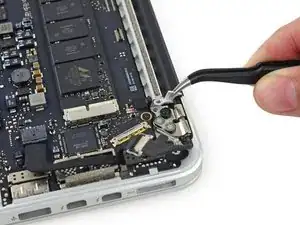

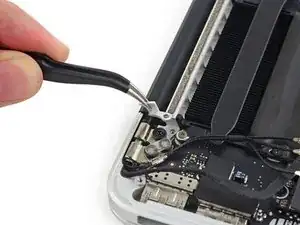

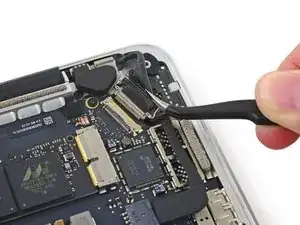

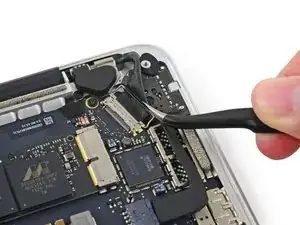

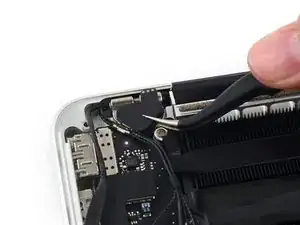

Используйте пинцет, чтобы поднять алюминиевые кронштейны петель с правой и левой сторон петель дисплея.

При сборке вертикальная часть кронштейна должна быть выровнена с алюминиевым направляющим в центре Macbook.

Удалите четыре внешних винта Torx T8 по 5,3 мм (по два с каждой стороны), крепящих дисплей к верхней крышке.

Некоторые модели могут использовать винты Torx T9 вместо T8.

Если к головкам винтов все еще приклеены остатки резинок для петель, используйте пинцет, чтобы отлипнуть и удалить их.

Откройте MacBook Pro немного шире 90 градусов и поставьте его на край на столе, как показано.

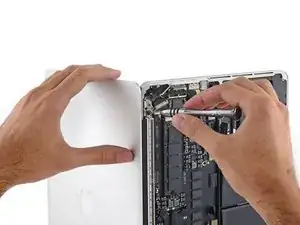

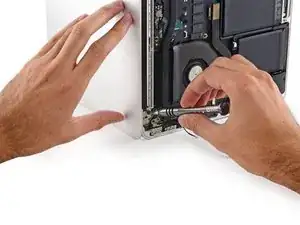

Держите дисплей левой рукой, удалите оставшийся винт Torx T8 из верхнего кронштейна дисплея.

Убедитесь, что дисплей и верхняя крышка сбалансированы и не упадут, что может повредить каждую из деталей.

Удалите последний оставшийся винт Torx T8, крепящий дисплей к верхней крышке.

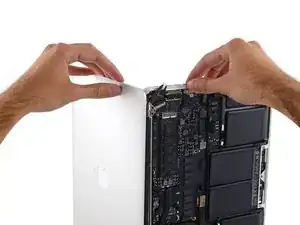

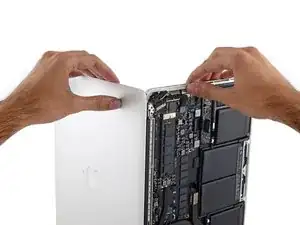

Возьмите верхнюю крышку правой рукой и немного поверните ее по часовой стрелке, к верхней части дисплея, чтобы кронштейны дисплея освободились от края верхней крышки.

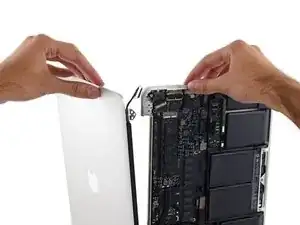

Немного поверните дисплей от верхней крышки.

Отстегните дисплей от верхней крышки, следя за кронштейнами или кабелями, которые могут зацепиться.
