Замена клавиатуры MacBook Air 11" середина 2011 года

Перед началом рекомендуется внимательно прочитать всё руководство, чтобы получить полное представление о выполняемых операциях.

Мы начинаем с этапа, на котором верхняя крышка со всеми её компонентами уже снята, за исключением микрофона, подсветки и клавиатуры. Теперь можно приступать к их удалению, установке новой клавиатуры и, при необходимости, новой подсветки.

По желанию можно полностью снять дисплей и ремешки, которые соединяют антенные кабели с корпусом, поскольку их довольно сложно вернуть на место. Если оставить их, придётся постоянно откидывать дисплей в сторону рабочего места. В этом руководстве я полностью снял дисплей, но ремешки остались.

По желанию можно снять трекпад, но это не обязательно — я всегда оставлял его на месте без проблем.

Надо аккуратно снять подсветку, чтобы не повредить её; если вы заменяете этот компонент, можно просто отвести её в сторону.

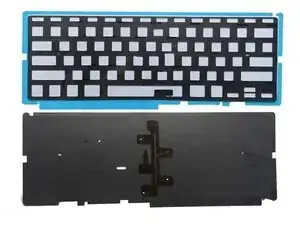

Подсветка состоит из трёх слоёв: очень хрупкого покрытия подсветки, прозрачного пластикового слоя и очень хрупкого шаблона раскладки клавиатуры. Мы НЕ должны повреждать эти элементы, если планируем использовать их повторно, поэтому требуется максимальная осторожность. Они склеены, но при аккуратном обращении их можно разделить.

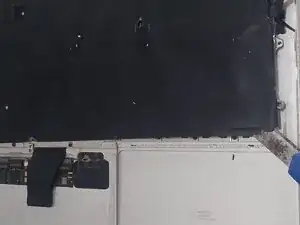

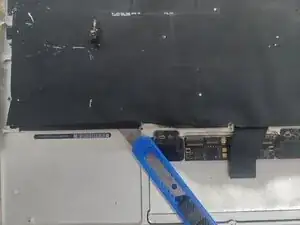

Используя острый мелкий канцелярский нож или аналогичный инструмент, очень аккуратно приподнимите край подсветки, проведя лезвием под местом клея, чтобы не разорвать этот крайне хрупкий элемент.

Некоторые предлагают использовать термофен, но это, скорее всего, деформирует подсветку от нагрева и сделает её непригодной.

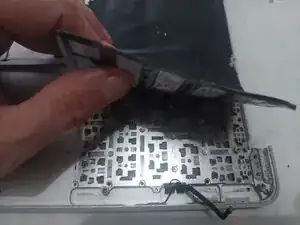

Когда будет приподнят достаточно большой участок, можно очень мягко оттянуть подсветку, внимательно следя, чтобы не порвать её. Для снятия можно использовать прочность средней пластиковой пленки. После снятия отложите деталь — она понадобится на следующем этапе.

При необходимости можно аккуратно очистить пятна или загрязнения мягкой щёткой или тряпкой с небольшим количеством спирта, чтобы деталь была чистой перед повторной установкой.

После снятия подсветки можно перейти к выкручиванию всех маленьких винтов по периметру клавиатуры.

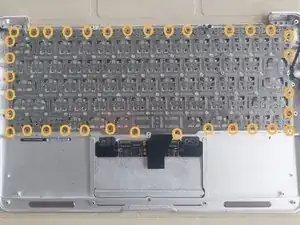

Используя небольшой крестовой отвёртку, выкрутите и удалите ВСЕ маленькие винты по краям клавиатуры. Всего их 34.

Крайне важно перепроверить, что ВСЕ винты удалены, иначе клавиатура не выйдет из корпуса.

После того как все винты удалены, мы почти готовы извлечь клавиатуру. Мы НЕ должны как-либо гнуть верхнюю крышку, поэтому ПЛОТНО СТОИМ на краях, чтобы предотвратить её подъём или смещение — это может привести к деформации корпуса, чего нужно избегать.

Настоятельно рекомендуется надеть прочные плотные перчатки, чтобы сначала приподнять край клавиатуры и осторожно отогнуть её назад, чтобы получить крепкий захват. Края клавиатуры ОЧЕНЬ ОСТРЫЕ и легко прорежут слабые материалы или кожу, поэтому требуется ПОВЫШЕННАЯ ОСТОРОЖНОСТЬ.

Вместо перчаток можно использовать старую тряпку или плотную ткань для защиты рук от возможных серьёзных порезов при снятии клавиатуры.

* Также имеет смысл заранее снять как можно больше клавиш и их креплений — полезно иметь запасные детали, особенно если вы часто ремонтируете ноутбуки Apple или если у новой клавиатуры позже отколется клавиша; во время удаления клавиши и заклёпки могут разлетаться повсюду.

* Можно подложить под ноутбук лист бумаги или пластика, чтобы уменьшить риск царапин при смещении корпуса во время сильного рывка; ткань или тряпка позволит корпусу немного прогнуться и снизит вероятность деформации.

Можно также полностью заклеить заднюю часть клавиатуры малярным скотчем — это поможет поймать осколки заклёпок, которые вылетят при вырывании клавиатуры.

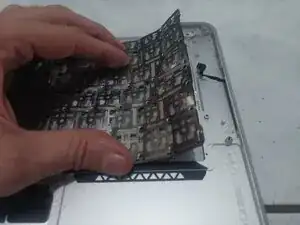

Когда будете готовы, возьмите КРЕПКИЙ ЗАХВАТ и считайте до трёх... 1-2-3 и ВЫДЕРНИТЕ её одним быстрым движением. Клавиши и заклёпки разлетятся, так что будьте готовы! Чем медленнее вы это сделаете, тем больше риск согнуть корпус или получить травму. Повторю, край клавиатуры ОЧЕНЬ ОСТРЫЙ и не щадит рук и пальцев.

Старайтесь не тянуть слишком вверх, тяните параллельно поверхности клавиатуры — это уменьшит вертикальную нагрузку на корпус.

После того как мы успешно вырвали клавиатуру, необходимо удалить все остатки от примерно 62 заклёпок в корпусе. Это не так страшно, как кажется, и займет всего несколько минут.

Положите пустую верхнюю панель на ткань, чтобы избежать царапин, и прижмите её к стене. Так панель НЕ БУДЕТ двигаться, пока мы ВЫБИВАЕМ заклёпки. По возможности не ставьте её на кухонную плитку — плитка может треснуть при ударе.

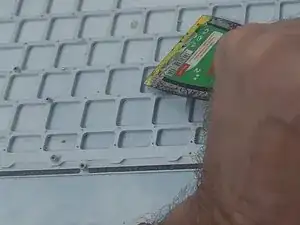

Используя плоский инструмент, например скребок, расположите инструмент как можно более плоско, чтобы не врезаться в корпус, приложите его к заклёпкам и просто выбивайте их. Иногда при одном ударе выходят 2–3 и больше заклёпок.

Кто‑то может предложить стачивать головки старых заклёпок болгаркой, но это занимает слишком много времени и может помешать удалению оставшихся частей заклёпок, поскольку они станут слишком мелкими. Цель — выбить заклёпки так, чтобы остались отверстия, в которые можно будет ввернуть винты.

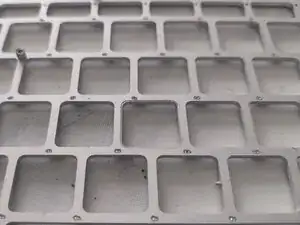

Вы заметите, что при вылете заклёпок остаётся отверстие правильного размера для всех маленьких винтов, которыми мы должны надежно закрепить клавиатуру в корпусе.

Дважды проверьте, что ВСЕ заклёпки успешно удалены. Хорошая идея — провести пальцем по местам, где были заклёпки, чтобы убедиться, что всё гладко и отверстия чистые и готовы принять винт, иначе новая клавиатура не сядет плотно в корпус.

* В худшем случае некоторые заклёпки могли остаться и не полностью выскочить из отверстия или сломаться — тогда может понадобиться очень тонкое сверло, чтобы просверлить отверстие, но следите, чтобы глубина не превышала 1 мм, иначе есть риск просверлить насквозь.

* Также стоит взять тряпку и хорошо очистить отверстия под клавиши в корпусе, так как в них часто скапливается грязь или мусор от липких пальцев.

Рекомендуется поставить корпус на что‑то, что немного приподнимет его (я использую динамики), чтобы клавиатура полностью вошла в пазы перед закручиванием винтов. Это позволит клавиатуре всегда лежать ровно и плотно в корпусе.

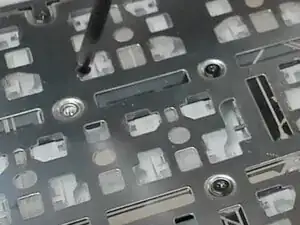

Установите новую клавиатуру в корпус и начните с закручивания винтов в четырёх углах и по центру сторон несколькими винтами.

Винты очень маленькие и могут легко попасть внутрь клавиатуры, поэтому совет — слегка прикрыть заднюю часть клавиатуры лентой или аналогичным материалом и аккуратно отодвигать её, когда нужно получить доступ к следующему отверстию для винта.

Важно время от времени проверять, не заедают ли клавиши при нажатии. Если это происходит, нужно ослабить все винты, чтобы клавиатура могла немного подвинуться и не терлась о корпус. Это бывает редко, так как клавиатуры точно подогнаны. Лучше проверить это, пока ещё не закручено слишком много винтов.

Когда убедитесь, что всё идеально, начинайте закручивать винты в местах старых заклёпок — от центра к краям. Всего требуется около 96 маленьких винтов, чтобы обеспечить плотное крепление клавиатуры без люфта при наборе текста.

Переустановите дисплей — теперь мы можем продеть фиксирующие ленты для антенных кабелей в выемки корпуса. Толщина и расположение подсветки могут затруднить это, так как пространства немного. Мы окончательно закрепим их в конце. Сделать это сейчас облегчит правильную установку.

Когда вы убедились, что клавиатура правильно установлена и ни одна клавиша не залипает, особенно небольшие функциональные клавиши в верхних рядах, которые чаще всего заедают, можно подготовиться к установке старой или новой подсветки в корпус.

На этом этапе можно изменить цвет подсветки, вставив тонкий пластиковый слой между подсветкой и прозрачной средней пластиной. Подходят тонкие хозяйственные пакеты — они достаточно тонкие и не поглощают слишком много света. Разные цвета можно найти в ближайшем магазине.

Аккуратно проложите 3M‑ленту по краям там, где была старая лента, оставляя как можно меньше пространства — это поможет в случае попадания грязи, пыли или, в худшем случае, воды внутрь и на плату, или по крайней мере минимизирует такой риск.

Новая подсветка обычно поставляется с наклеенной адгезивной лентой, тогда использование 3M‑ленты не требуется.

Также можно кастомизировать цвет подсветки, добавив тонкий слой прозрачного цветного пластика взамен существующей прозрачной панели или поверх неё — это будет работать, если материал достаточно тонкий и не будет сильно поглощать свет.

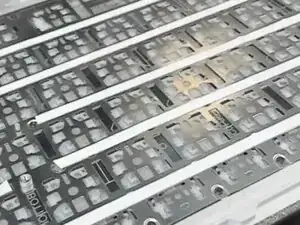

Вы можете также наклеить ленту поверх винтов вдоль центральных рядов, но не снимайте защитную пленку, иначе будет трудно правильно позиционировать подсветку! Это поможет предотвратить попадание винта под клавишу в случае его ослабления.

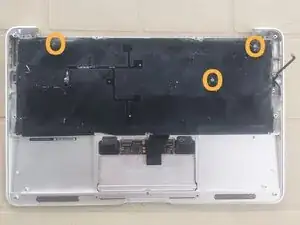

Аккуратно разместите подсветку в правильном положении, убедившись, что она ровно лежит и три направляющих или крепления для платы не перекрыты, затем пройдитесь пальцем по краям, прижимая подсветку, чтобы надёжно закрепить её в корпусе.

Когда вы убедитесь, что всё надежно закреплено, можно приступать к повторной сборке устройства. Работа завершена.
