iMac Intel 20" EMC 2210 Тестируем выходное напряжение блока питания

Ослабьте один винт с крестообразной головкой в центре доступной панели.

Этот винт закреплен в доступной панели.

Снимите доступную панель с вашего iMac.

Стеклянная панель крепится к передней рамке четырнадцатью магнитами по периметру.

Приклейте две присоски к противоположным углам стеклянной панели.

Чтобы прикрепить присоски, сначала расположите присоску с подвижной ручкой параллельно поверхности стеклянной панели. Легко прижимая присоску к стеклу, поднимите подвижную ручку до тех пор, пока она не станет параллельной другой ручке.

Если ваши присоски не хотят прилипать, попробуйте очистить как стеклянную панель, так и присоску с помощью легкого растворителя, например, Windex.

Осторожно поднимите стеклянную панель вверх от iMac.

У стеклянной панели есть несколько направляющих штифтов по периметру. Чтобы избежать обрыва этих штифтов с стеклянной панели, убедитесь, что вы тянете только вверх во время снятия.

Тщательно очистите ЖК-дисплей и внутреннюю поверхность стеклянной панели перед повторной установкой, так как любые отпечатки пальцев или пыль, застрявшие внутри, будут видно при включенном дисплее. Укладывание стекла горизонтально, внутренней стороной вниз, на свежую алюминиевую фольгу — хороший способ сохранить его чистым.

Удалите следующие 12 винтов, крепящих переднюю рамку к заднему корпусу:

Восемь 13 мм с головкой T8.

Четыре 25 мм с головкой T8.

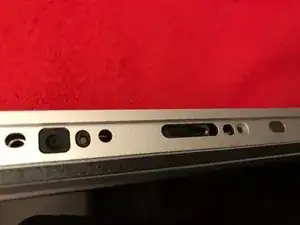

Поместите руки на верхние углы рамки (по бокам) и поднимите рамку на 2-3 см от корпуса, работая сверху. После этого вы также можете отсоединить нижнюю часть рамки (модули памяти не позволят нижней части рамки отсоединиться первой). При сборке начните с нижней части рамки.

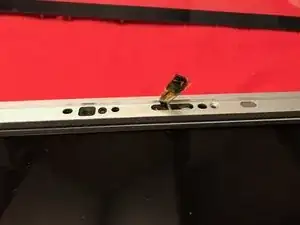

В верхней части рамки расположен микрофон, подключенный к материнской плате. Осторожно поднимайте рамку, чтобы не повредить проводку или разъем микрофона, случайно дернув кабель.

На этом этапе вы можете отсоединить кабель микрофона и снять рамку или оставить кабель микрофона подключенным и положить рамку на рабочую поверхность или корпус Mac.

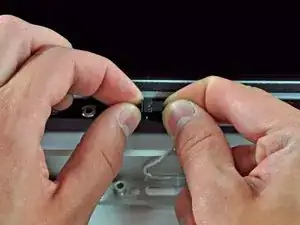

Чтобы полностью отсоединить рамку: отключите разъем кабеля микрофона, сняв изоленту по мере необходимости.

Чтобы оставить ее подключенной, оставьте кабель микрофона подключенным к материнской плате и поместите рамку «над» корпусом, чтобы кабель микрофона образовывал шарнир.

Если вы оставите микрофон подключенным к корпусу, убедитесь, что вы случайно не повредите микрофон или материнскую плату, ударившись о свободную рамку.

При сборке рамки:

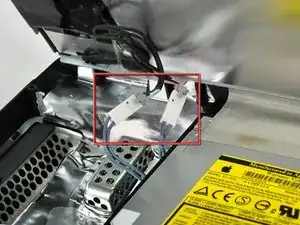

обязательно заправьте кабель микрофона и разъем в пустое пространство рядом с платой камеры.

Осторожно проведите разъем и кабели микрофона через слот длиной около 2,5 см справа от камеры iSight. Как только рамка будет правильно собрана, осторожно вставьте разъем и кабель микрофона в рамку через этот слот.

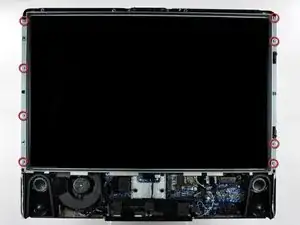

После удаления передней рамки вам нужно удалить 8 винтов (длина 12 мм) T8 по периметру ЖК-дисплея.

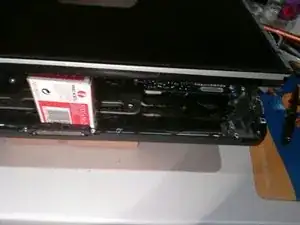

Поверните iMac так, чтобы ВЕРХНИЙ КРАЙ был обращен к вам, и НОЖНО осторожно поднимите ЖК-дисплей на 75 мм и подложите что-то НЕКОНДУКТИВНОЕ под него.

Подъем ЖК-дисплея таким образом открывает заднюю часть блока питания, чтобы обеспечить доступ к разъему блока питания. Когда iMac подключен к электросети (даже если выключен), на этой плате присутствует СЕТЕВОЕ НАПРЯЖЕНИЕ.

ПОМНИТЕ - на блоке питания есть СЕТЕВОЕ напряжение, поэтому соблюдайте крайнюю осторожность.

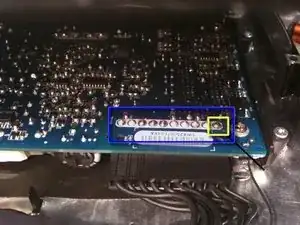

Используйте приведенную таблицу в качестве справочного материала и тестируйте различные напряжения с помощью вашего измерителя, внимательно ограничивая щупы 10 припоенными точками на разъеме блока питания, показанном в СИНЕМ прямоугольнике. Короткое замыкание любой части печатной платы почти наверняка приведет к повреждению iMac.

Все измерения напряжения выполняются с PIN 1 как эталоном (Отмечен ЖЕЛТЫМ квадратом). Пин 1 отмечен на плате точкой и является правым пином при просмотре, как показано на фотографиях.

ОЖИДАНИЕ означает, что система подключена к сети, но iMac выключен - Диагностический светодиод 1 будет включен на материнской плате.

Пин 5 - это линия включения блока питания. Материнская плата подтягивает эту линию к низкому уровню (0 В), чтобы активировать блок питания (вероятно, через резистор).

Напряжение на пине 4 варьируется в зависимости от температуры блока питания и обратно пропорционально температуре блока питания. Более высокая температура = более низкое напряжение. Мое измерение было проведено при температуре около **24 градусов Цельсия.

Соберите ваш iMac в обратном порядке. При опускании ЖК-дисплея убедитесь, что вы не прижимаете или не сминаете кабели подсветки ЖК-дисплея.
