Замена платы логики MacBook Pro 13" Unibody середина 2010 г.

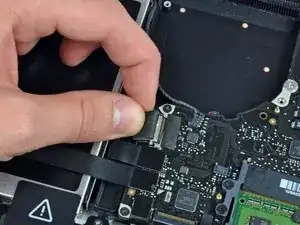

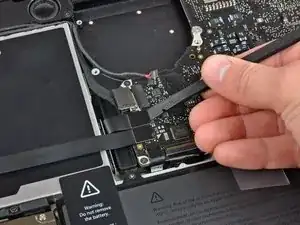

Возьмите пластиковую подтягивающую язычок, закреплённую на защёлке кабеля данных дисплея, и поверните её в сторону разъёма питания (DC‑In) компьютера.

Осторожно потяните разъём кабеля данных дисплея параллельно плате, чтобы отсоединить его.

Не тяните разъём вверх — вы можете повредить разъём.

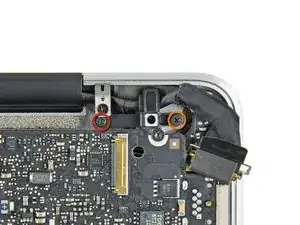

Удалите следующие два винта, фиксирующие кронштейн кабеля данных дисплея к верхней части корпуса:

Один Phillips 8.6 мм

Один Phillips 5.6 мм

Поднимите кронштейн кабеля данных дисплея и извлеките его из верхней части корпуса.

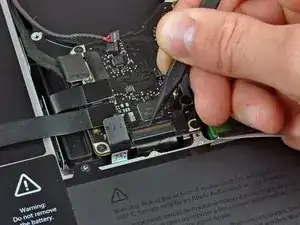

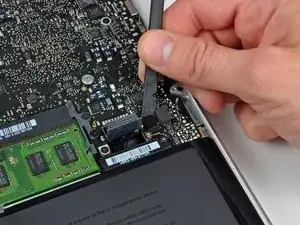

Используйте плоский конец лопатки, чтобы приподнять разъём сабвуфера и правого динамика с платы логики.

Потяните разъём кабеля камеры в сторону оптического привода, чтобы отсоединить его от платы логики.

Этот разъём металлический и его легко согнуть. Перед подключением выровняйте разъём с гнездом на плате логики.

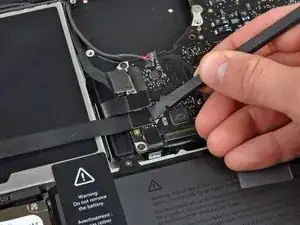

Используйте плоский конец лопатки, чтобы приподнять разъёмы кабелей оптического привода, жёсткого диска и трекпада с платы логики.

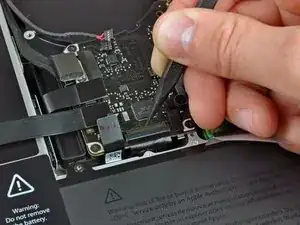

Подденьте ногтем или кончиком лопатки фиксирующую планку ZIF‑разъёма ленточного кабеля клавиатуры, чтобы перевести её в откинутое положение.

Используйте лопатку, чтобы выдвинуть ленточный кабель клавиатуры из его гнезда.

Отклейте маленькую полоску чёрной ленты с гнезда ленточного кабеля подсветки клавиатуры.

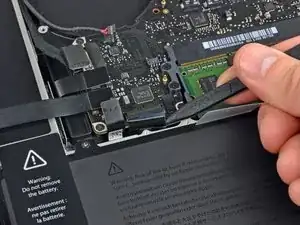

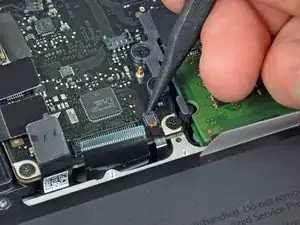

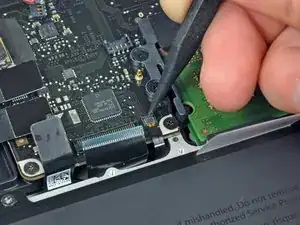

Используйте кончик лопатки, чтобы приподнять фиксирующую планку ZIF‑разъёма ленточного кабеля подсветки клавиатуры.

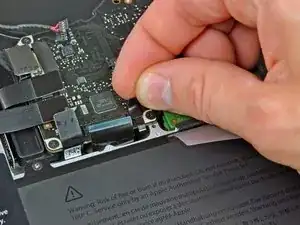

Используйте лопатку, чтобы выдвинуть ленточный кабель подсветки клавиатуры из его гнезда.

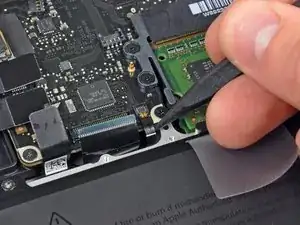

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля индикатора батареи с платы логики.

Используйте кончик лопатки, чтобы оторвать микрофон от клея, приклеивающего его к верхней части корпуса.

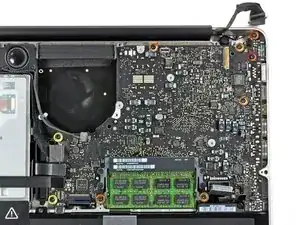

Удалите следующие винты:

Два винта T6 Torx 7 мм с платы DC‑In

Пять винтов T6 Torx 3.3 мм

Два винта T6 Torx 4 мм

Снятие батареи перед извлечением платы логики не строго обязательно, но делает удаление платы логики проще и безопаснее. Если вы оставите батарею на месте, особенно осторожно не сгибайте плату логики возле корпуса батареи рядом с её штрих‑кодом.

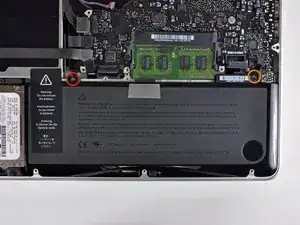

Удалите следующие винты Tri‑point, фиксирующие батарею к верхней части корпуса:

Один Tri‑point 5.5 мм

Один Tri‑point 13.5 мм

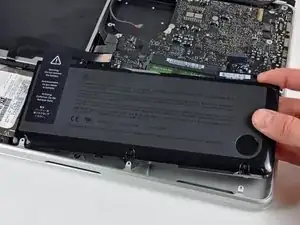

Поднимите батарею и извлеките её из верхней части корпуса.

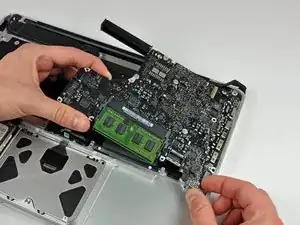

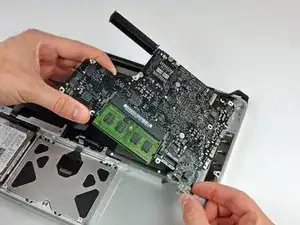

Поднимите плату логики за её левый край и поднимите до тех пор, пока порты не освободят боковую часть верхней части корпуса.

Оттяните плату логики от стороны верхней части корпуса и извлеките её, следя за платой DC‑In, которая может зацепиться.
