Замена микрофона MacBook Air 11" Late 2010

Перед началом закройте компьютер и положите его верхней стороной вниз на мягкую поверхность.

Удалите следующие десять винтов:

Два 8 мм 5-лучевые Pentalobe винта

Восемь 2,5 мм 5-лучевых Pentalobe винтов

Специальная отвертка, необходимая для удаления восьми 5-лучевых Pentalobe винтов, доступна здесь.

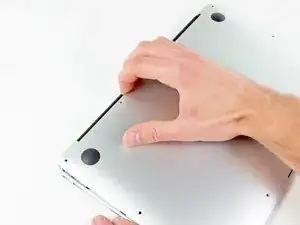

Просуньте пальцы между дисплеем и нижней крышкой и потяните вверх, чтобы защёлкнуть нижнюю крышку и снять её с Air.

Снимите нижнюю крышку и отложите в сторону.

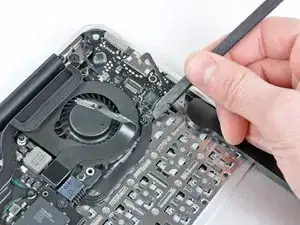

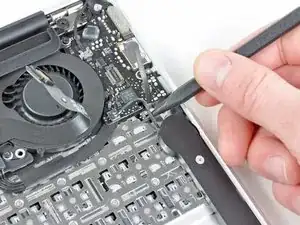

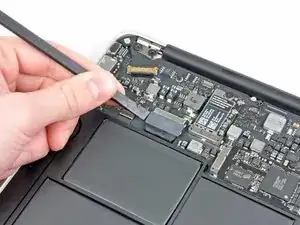

Используйте плоский конец лопатки, чтобы приподнять оба коротких контакта разъёма аккумулятора и отсоединить его от гнезда на плате.

Слегка отогните кабель аккумулятора от платы, чтобы разъём случайно не коснулся своего гнезда.

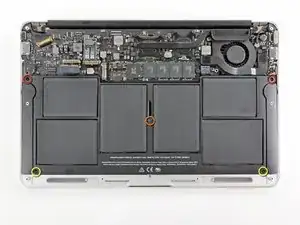

Удалите следующие пять винтов, крепящих аккумулятор к верхней крышке:

Два 5,2 мм винта Torx T5

Один 6 мм винт Torx T5

Два 2,6 мм винта Torx T5

При обращении с аккумулятором избегайте сдавливания или прикосновения к шести открытым литий‑полимерным элементам.

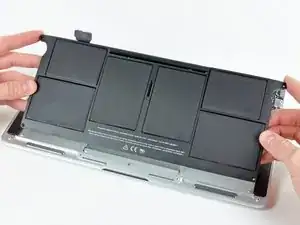

Подденьте аккумулятор за край, ближайший к плате, и извлеките его из верхней крышки.

Если вы устанавливаете новый аккумулятор, его следует откалибровать после установки:

Зарядите его до 100%, затем продолжайте зарядку ещё как минимум 2 часа. Далее отключите питание и используйте ноутбук в обычном режиме, чтобы разрядить аккумулятор. Когда появится предупреждение о низком заряде, сохраните работу и держите ноутбук включённым до перехода в спящий режим из‑за разряда. Подождите не менее 5 часов, затем без перерыва зарядите ноутбук до 100%.

Если после установки нового аккумулятора вы заметите необычное поведение или проблемы, может потребоваться сброс SMC вашего MacBook.

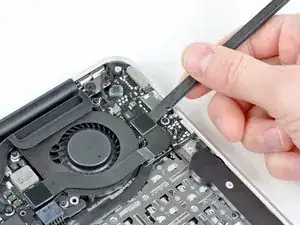

Используйте плоский конец лопатки, чтобы приподнять разъём кабеля I/O платы и вынуть его из гнезда на I/O плате.

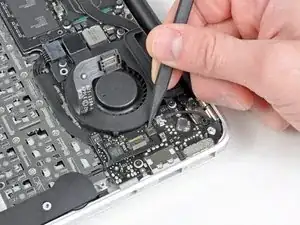

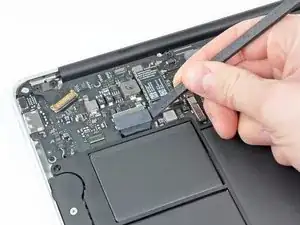

Используйте тонкий кончик лопатки, чтобы приподнять фиксирующую планку в ZIF‑разъёме ленточного кабеля микрофона.

Убедитесь, что вы поднимаете именно шарнирную фиксирующую планку, а не сам разъём.

Вытащите ленточный кабель микрофона прямо из его гнезда.

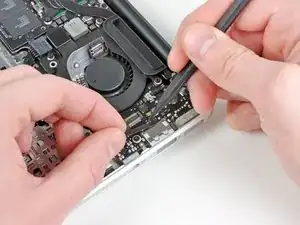

Используйте тонкий кончик лопатки, чтобы вывести кабель левого динамика из выреза на краю I/O платы.

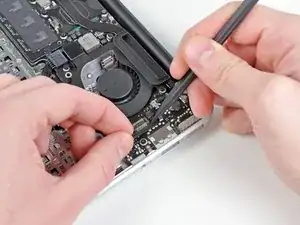

Используйте плоский конец лопатки, чтобы приподнять разъём левого динамика и вынуть его из гнезда на I/O плате.

Подденьте разъём снизу, со стороны проводов.

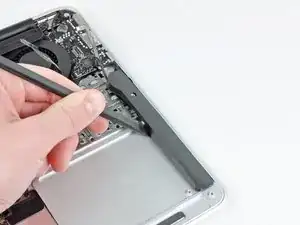

Используйте плоский конец лопатки, чтобы оторвать левый динамик от клея, крепящего его к верхней крышке.

Подденьте динамик только в местах оголённого алюминия на верхней крышке. Поддевание в области клавиатуры может повредить клавиатуру и сам динамик.

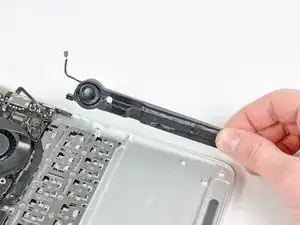

Снимите левый динамик с верхней крышки.

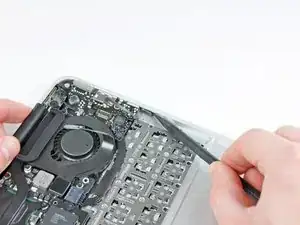

Используйте тонкий кончик лопатки, чтобы отодвинуть микрофон от стороны верхней крышки.

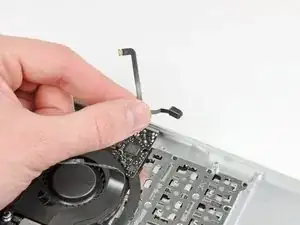

Извлеките микрофон из верхней крышки.
