Замена платы MagSafe в MacBook Unibody модели A1342

Ноутбук не включается? Замените плату MagSafe.

Шаг 1

Снимите восемь винтов Phillips 4 мм, крепящих нижнюю крышку к MacBook.

Шаг 2

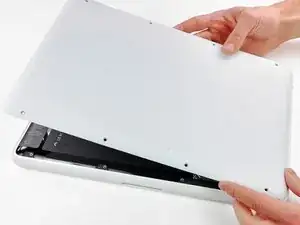

Нижняя крышка выполнена из алюминия с резиновым покрытием. Не перегибайте алюминий при снятии: любые деформации приведут к проблемам с зазорами при сборке.

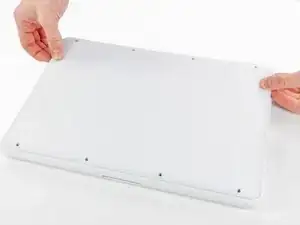

Немного приподнимите нижнюю крышку в районе вентиляционного отверстия.

Проведите пальцами между нижней и верхней крышками, пока верхняя крышка не отщелкнется с фиксирующих защёлок.

Расположение этих трёх защёлок показано на третьей фотографии.

Шаг 3

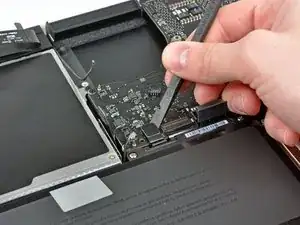

В целях предосторожности рекомендуем отключить разъём батареи от платы logic board, чтобы избежать электрического разряда. Этот шаг необязателен и может быть пропущен.

Используйте плоский конец лопатки, чтобы поддеть разъём батареи и приподнять его из гнезда на плате.

Может быть удобнее поддеть обе стороны разъёма ногтями.

Шаг 4

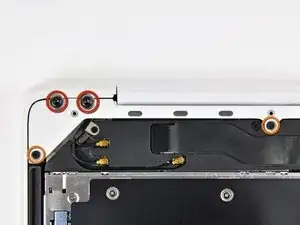

Снимите следующие винты с стороны оптического привода задней вентиляционной решётки:

Два T8 Torx 10 мм

Два Phillips 5,2 мм

Шаг 5

Снимите следующие винты с портовой стороны задней вентиляционной решётки:

Два T8 Torx 10 мм

Два Phillips 5,2 мм

Шаг 6

Осторожно поднимите заднюю вентиляционную решётку из верхней крышки.

Шаг 7

Используйте плоский конец лопатки, чтобы поддеть шлейф AirPort/Bluetooth и отсоединить его от платы.

Шаг 8

С помощью лопатки подденьте разъём вентилятора строго вверх и выньте его из гнезда на плате.

Полезно прокручивать лопатку по оси под проводами вентилятора, чтобы освободить разъём.

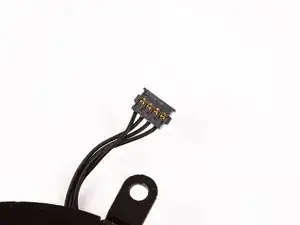

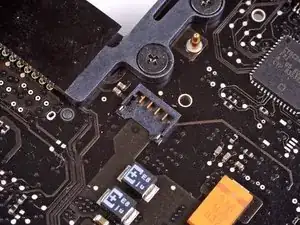

Разъём вентилятора и гнездо видны на второй и третьей фотографиях. Будьте осторожны, не обламывайте пластиковое гнездо вентилятора с платы при поддевании разъёма. Расположение элементов на плате на второй фотографии может незначительно отличаться от вашей модели, но разъём вентилятора одинаков.

Шаг 9

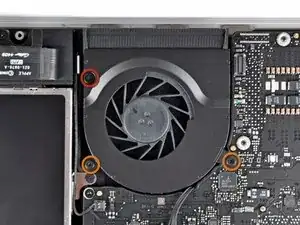

Снимите следующие три винта, крепящие вентилятор к верхней крышке:

Один винт Phillips 7,1 мм.

Два винта Phillips 5 мм.

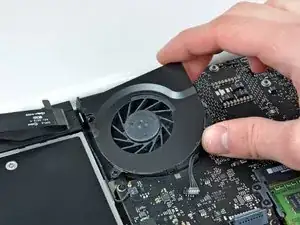

Выньте вентилятор из верхней крышки.

Шаг 10

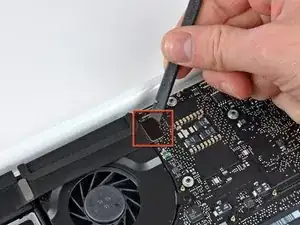

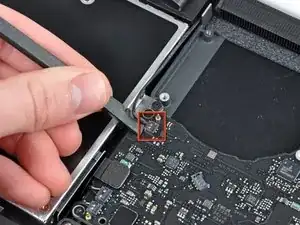

Осторожно подденьте хрупкий разъём заднего динамика на плате. Эти маленькие разъёмы L/R очень легко сломать.

Действуйте крайне осторожно; этот разъём легко разрушить.

Шаг 11

Используйте плоский конец лопатки, чтобы поддеть разъём оптического привода и отсоединить его от платы.

Шаг 12

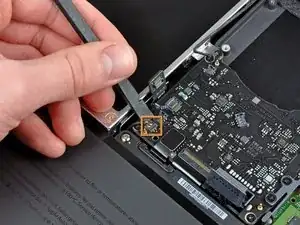

С помощью лопатки подденьте разъёмы правого динамика и индикатора спящего режима и отсоедините их от платы.

Эти разъёмы очень хрупкие и легко ломаются.

Шаг 13

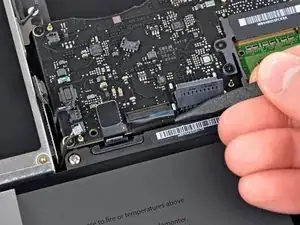

Используйте плоский конец лопатки, чтобы поддеть разъём шлейфа трекпада и отсоединить его от платы.

Шаг 14

Подденьте ногтем фиксирующий язычок ZIF-разъёма шлейфа клавиатуры и переведите его в открытое положение.

Используйте кончик лопатки, чтобы выдвинуть шлейф клавиатуры из гнезда.

Шаг 15

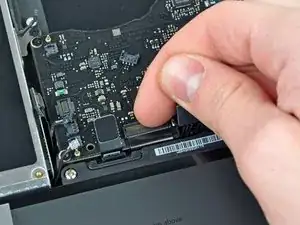

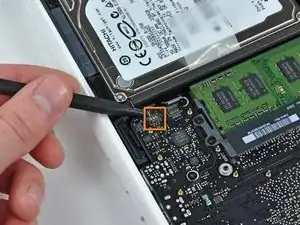

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля жёсткого диска и отсоединить его от платы.

Шаг 16

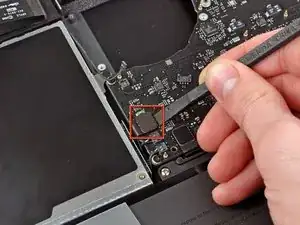

Используйте лопатку, чтобы поддеть разъёмы левого динамика и микрофона и отсоединить их от платы.

Эти разъёмы очень хрупкие и легко ломаются.

Шаг 17

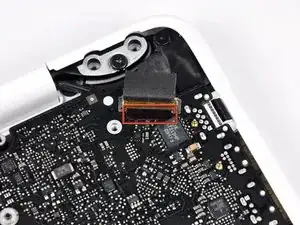

Возьмитесь за пластиковую тягу, закреплённую на замке шлейфа дисплея, и поверните её в сторону гнезда питания (DC-In) компьютера.

Шаг 18

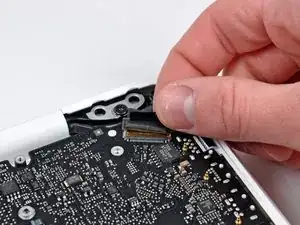

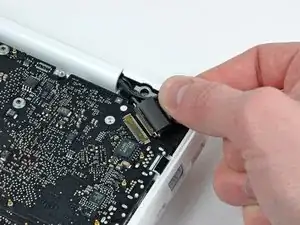

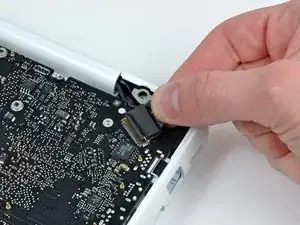

Осторожно тяните разъём шлейфа дисплея, чтобы отсоединить его от гнезда на плате.

Тяните разъём параллельно плоскости платы.

Гнездо шлейфа дисплея выполнено из тонкого металла и легко гнётся. Убедитесь, что тянете разъём прямо от гнезда.

Шаг 19

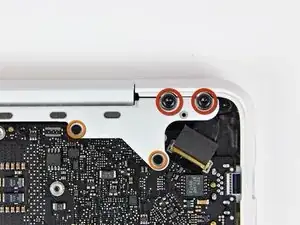

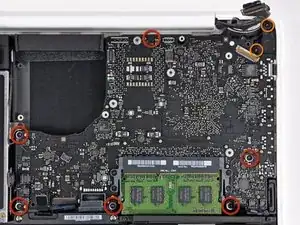

Снимите шесть винтов T6 Torx длиной 4,1–4,4 мм, крепящих плату logic board к верхней крышке.

Снимите два винта T6 Torx длиной 4,1–4,5 мм, крепящих плату MagSafe к верхней крышке.

В некоторых моделях эти винты могут быть T7. Будьте осторожны, чтобы не сорвать головку меньшей отвёрткой.

Шаг 20

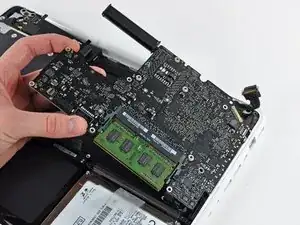

Поднимите сторону платы логики, противоположную разъемам, из верхней части корпуса.

Поверните плату логики от верхней части корпуса, пока разъемы не освободятся от выступа, сформованного в верхней части корпуса.

Оттяните плату логики и плату MagSafe от края верхней части корпуса как единое целое.

Плата MagSafe может случайно отсоединиться в процессе. В качестве предосторожности убедитесь, что разъем платы MagSafe надежно вставлен в гнездо перед опусканием платы логики обратно в верхнюю часть корпуса.

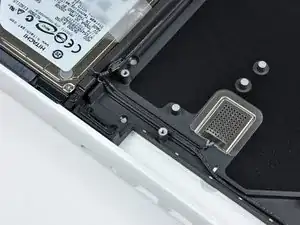

Перед опусканием платы логики обратно в верхнюю часть корпуса убедитесь, что кабели левого динамика и микрофона уложены в прорези, вырезанные в верхней части корпуса (как показано на третьем изображении).

Шаг 21

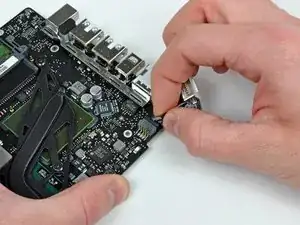

Отсоедините разъем платы MagSafe от его гнезда на плате логики.

Тяните разъем параллельно плоскости платы логики.

Заключение

При сборке устройства повторите эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
