Замена платы вентилятора в корпусе отсека расширения Framework Laptop 16

Отключите все кабели и полностью выключите ноутбук.

Используйте ноготь, чтобы выдвинуть два язычка входного модуля и разблокировать их.

Язычок покажет красный цвет, если он разблокирован.

Используйте пальцы, чтобы сдвинуть распорку тачпада к нижнему краю ноутбука и отщёлкнуть её.

Если возникают трудности, проверьте, правильно ли разблокирован соответствующий язычок входного модуля.

Поднимите распорку тачпада и снимите её.

Повторите ту же процедуру для другой распорки тачпада.

Используйте пальцы, чтобы сдвинуть модуль тачпада к нижнему краю ноутбука и отсоединить его.

Если возникают трудности, проверьте, правильно ли разблокированы язычки входного модуля.

Поднимите модуль тачпада и снимите его.

Клавиатура удерживается сильными магнитами. Прикладывайте силу постепенно, чтобы избежать резильного выталкивания клавиатуры.

Возьмитесь за две выдвижные язычки вдоль нижней части клавиатуры и поднимайте, пока магниты не освободятся.

Снимите клавиатуру.

Ваши входные модули могут отличаться, но процедура их снятия одинаковая.

Возьмитесь за язычок внизу входного модуля и поднимайте, пока магниты не освободятся.

Снимите входной модуль.

Повторите для остальных входных модулей.

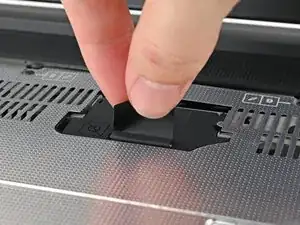

Поднимите крышку интерпозера за её чёрный язычок и установите её в вертикальное положение.

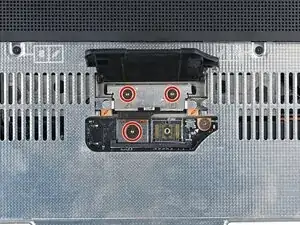

Используйте отвертку Framework, чтобы ослабить три винта Torx T5 с удержанием, закрепляющие интерпозер.

Поднимите интерпозер за язычок и снимите его.

Используйте отвертку Framework, чтобы ослабить два винта Torx T5 с удержанием, закрепляющие корпус отсека расширения.

Закройте крышку интерпозера перед продолжением.

Закройте ноутбук и переверните его.

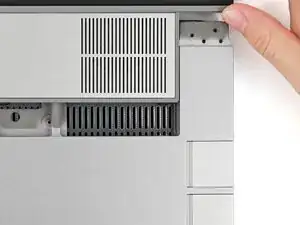

Выдвиньте корпус отсека расширения из ноутбука и снимите его.

Корпус должен выдвигаться легко. Если чувствуете сопротивление, проверьте, полностью ли ослаблены удерживающие его винты.

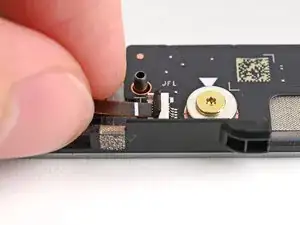

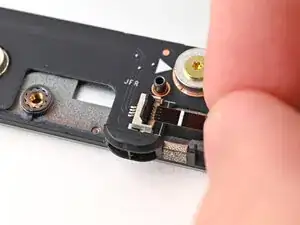

Используйте плоскую часть отвертки Framework или чистый ноготь, чтобы приподнять и освободить фиксирующий язычок справа на ZIF‑разъёме вентилятора .

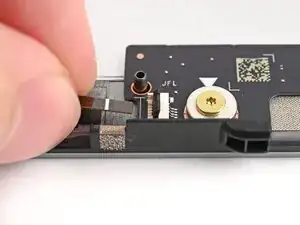

Возьмитесь пальцами за коричневый язычок и вытащите кабель вентилятора прямо из гнезда.

Повторите предыдущий шаг, чтобы отключить кабель левого вентилятора.

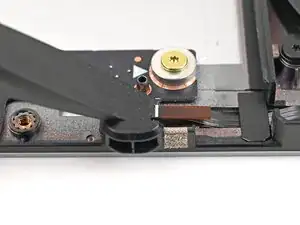

Используйте отвертку Framework, чтобы выкрутить два винта длиной 3.6 мм, закрепляющие плату вентилятора корпуса отсека расширения.

Используйте пальцы, чтобы поднять плату строго вверх с опорных штырей корпуса отсека расширения и снимите её.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать ваш Framework Laptop обратно.

Установите плату строго по опорным штырям в корпусе отсека расширения.

Используйте отвертку Framework, чтобы установить два винта длиной 3.6 мм, закрепляющие плату вентилятора корпуса отсека расширения.

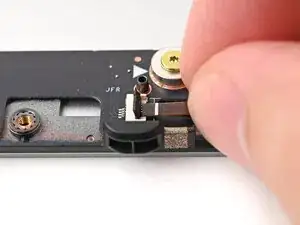

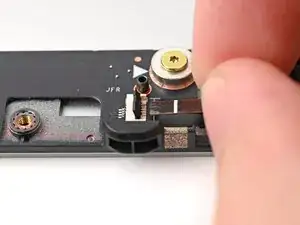

Возьмите коричневую вытяжную язычок пальцами и вставьте кабель левого вентилятора прямо в его разъём.

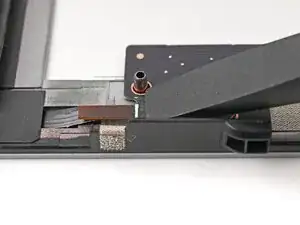

Используйте плоский конец отвёртки Framework или чистый ноготь, чтобы нажать вниз фиксирующую защёлку на ZIF‑разъёме левого вентилятора.

Повторите предыдущий шаг, чтобы подключить кабель правого вентилятора.

Совместите корпус отсека расширения с его направлением в корпусе ноутбука.

Проверьте, что корпус ровно расположен с рельсом по внешним краям слота.

Убедитесь, что две центральные направляющие проходят между вентиляторами.

При установке корпуса держите его ровно относительно ноутбука, чтобы он не прогнулся на направляющих.

При правильной установке между корпусом ноутбука и корпусом отсека не должно быть зазоров.

Держа корпус ровно относительно ноутбука, вдвиньте его в слот.

Корпус должен легко скользить. Если вы чувствуете сопротивление, вытащите модуль и выровняйте его заново.

Вы должны услышать отчётливое «щёлк» при защёлкивании клипс корпуса на место.

Переверните ноутбук и откройте его.

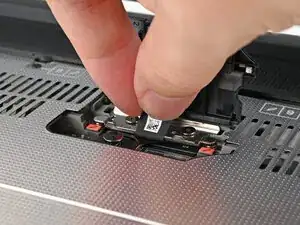

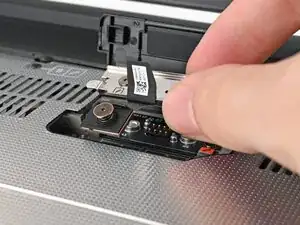

Поднимите дверцу промежуточного адаптера за чёрную вытяжную язычок и установите её в вертикальное положение.

Используйте отвёртку Framework, чтобы затянуть два фиксированных винта T5 Torx, крепящие корпус отсека расширения.

Разместите промежуточный адаптер на его месте между материнской платой и отсеком расширения.

Используйте отвёртку Framework, чтобы затянуть три фиксированных винта T5 Torx, крепящие промежуточный адаптер.

Закройте дверцу промежуточного адаптера.

Ваш(и) входной модуль(и) могут отличаться, но процедура их установки одинакова.

Совместите верхний край входного модуля с верхним краем ноутбука.

Положите входной модуль на ноутбук и позвольте магнитам притянуть клавиатуру на место.

Убедитесь, что входной модуль правильно размещён на направляющих фиксации и заподлицо с краями ноутбука.

Повторите для остальных входных модулей.

Совместите верхний край клавиатуры с верхним краем ноутбука.

Положите клавиатуру на ноутбук и позвольте магнитам притянуть её на место.

Убедитесь, что клавиатура правильно размещена на направляющих фиксации и заподлицо с краями ноутбука.

Разместите модуль тачпада ровно в вырезе так, чтобы его защёлки были правильно выровнены.

Нажмите модуль тачпада и сдвиньте его на место так, чтобы он был ровно по нижнему краю ноутбука.

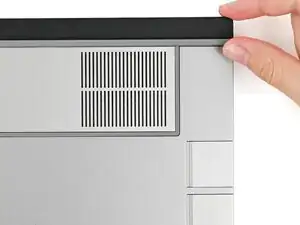

Разместите прокладку тачпада на её месте на ноутбуке так, чтобы нижний край немного выступал.

Сдвиньте прокладку тачпада к верхней части ноутбука, чтобы зафиксировать её.

Повторите ту же процедуру для другой прокладки тачпада.
