Замена петель Framework Laptop 16
Используйте это руководство, чтобы снять и заменить петли в вашем Framework Laptop 16.
Шаг 1

Отключите все кабели и полностью выключите ноутбук.
Шаг 2


Используйте ноготь, чтобы вытащить два защёлкивающихся фиксатора модуля ввода и разблокировать их.
Фиксатор покажет красный цвет, если он разблокирован.
Шаг 3


Сдвиньте распорку тачпада пальцами в сторону нижнего края ноутбука и отщёлкните её.
Если возникают проблемы, проверьте, правильно ли разблокирован соответствующий фиксатор модуля ввода.
Поднимите распорку тачпада и снимите её.
Шаг 4


Повторите ту же процедуру для другой распорки тачпада.
Шаг 5


Сдвиньте модуль тачпада пальцами к нижнему краю ноутбука и отсоедините его.
Если возникают проблемы, проверьте, правильно ли разблокированы фиксаторы модуля ввода.
Поднимите модуль тачпада и снимите его.
Шаг 6


Клавиатура удерживается сильными магнитами. Прикладывайте усилие постепенно, чтобы избежать резвого выскакивания клавиатуры.
Возьмитесь за две ручки внизу клавиатуры и поднимайте, пока магниты не отпустят.
Снимите клавиатуру.
Шаг 7


Ваши модули ввода могут отличаться, но процедура их снятия та же.
Возьмитесь за язычок внизу модуля ввода и поднимайте, пока магниты не отпустят.
Снимите модуль ввода.
Повторите для всех оставшихся модулей ввода.
Шаг 8

Возьмитесь за чёрный язычок разъёма ленточного кабеля средней панели.
Поднимите вверх, чтобы отсоединить ленточный кабель средней панели.
Шаг 9

Винты средней панели пронумерованы от 2 до 17 (номер 1 — это разъём). Следовать порядку необязательно, но это поможет отслеживать ослабленные винты.
Используйте отвертку Framework, чтобы ослабить 16 удерживаемых винтов Torx T5 крепящих среднюю панель.
Шаг 10


Поднимите среднюю панель пальцами и снимите её с ноутбука.
Шаг 11

Поднимите дверцу интерпозера за чёрный язычок и установите её в поднятое положение.
Шаг 12

Если установлен графический модуль, у интерпозера будет четыре винта. Если установлена заглушка отсека расширения, винтов будет три.
Если установлен графический модуль, используйте отвертку Framework, чтобы ослабить четыре удерживаемых винта Torx T5, крепящие интерпозер.
Если установлена заглушка отсека расширения, используйте отвертку Framework, чтобы ослабить три удерживаемых винта Torx T5, крепящие интерпозер.
Шаг 13

Поднимите интерпозер за язычок и снимите его.
Шаг 14


Используйте отвертку Framework, чтобы ослабить два удерживаемых винта Torx T5, крепящих модуль в отсеке расширения.
Закройте дверцу интерпозера перед продолжением.
Шаг 15


Закройте ноутбук и переверните его.
Вытяните модуль отсека расширения из ноутбука и снимите его.
Модуль должен легко выдвигаться. Если ощущается сопротивление, проверьте, полностью ли ослаблены удерживающие его винты.
Переверните ноутбук и снова откройте его.
Шаг 16

Используйте плоский конец отвертки Framework или чистый ноготь, чтобы поднять запорную планку разъёма ленточного кабеля датчика отпечатка рядом с памятью.
Шаг 17

Возьмитесь пальцами за синий язычок и выдвиньте шлейф датчика отпечатка прямо из разъёма.
Шаг 18


Кабель сканера отпечатков слегка приклеен к рамке ноутбука.
Используйте пальцы, чтобы отслоить кабель сканера отпечатков от рамки и отделить клей.
Шаг 19


Вентиляционная крышка удерживается магнитами.
Поднимите нижнюю часть вентиляционной крышки и оттяните её от ноутбука, пока магниты не освободятся.
Снимите вентиляционную крышку.
Шаг 20

Используйте отвертку Framework, чтобы ослабить удерживаемый винт Torx T5, фиксирующий модуль Wi‑Fi.
При ослаблении винта модуль может приподняться под небольшим углом.
Шаг 21

Сдвиньте прозрачную пластиковую крышку прямо с модуля и снимите её.
Шаг 22


Держите модуль прижатым и вставьте плоский конец отвертки Framework под один из коаксиальных разъёмов, в месте соединения кабеля с металлической головкой.
Поднимите отвертку строго вверх, чтобы отсоединить коаксиальный кабель.
Повторите для второго коаксиального кабеля.
Шаг 23


Накладка экрана закреплена магнитами.
Сдвиньте ноготь под внутренний край одной из нижних углов накладки.
Оттяните накладку от экрана, чтобы освободить первые несколько магнитов.
Шаг 24


Поднимите накладку по периметру экрана, пока не освободятся все магниты.
Снимите накладку.
Шаг 25


Возьмите разъём кабеля eDP справа от слота модуля Wi‑Fi за язычок и поднимите вверх, чтобы отсоединить.
Повторите для разъёма кабеля веб‑камеры рядом с ним.
Шаг 26


Выньте кабели eDP, веб‑камеры и антенн из их вертикального канала в нижней крышке.
Шаг 27


Используйте пальцы, чтобы направить кабель eDP из зажимов вдоль верхнего левого края нижней крышки.
Шаг 28


Повторите предыдущий шаг для чёрного антенного кабеля.
Шаг 29


Используйте пальцы, чтобы направить белый антенный кабель из зажимов вдоль верхнего правого края нижней крышки.
Шаг 30


Повторите предыдущий шаг для кабеля веб‑камеры.
Шаг 31

Наклоните ноутбук назад и положите его на верхнюю крышку.
Шаг 32

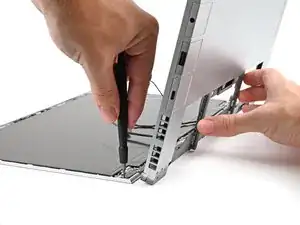

Поддерживая нижнюю крышку одной рукой, используйте отвертку Framework, чтобы вынуть пять винтов длиной 2,4 мм на каждом шарнире, соединённом с верхней крышкой (всего 10).
Шаг 33

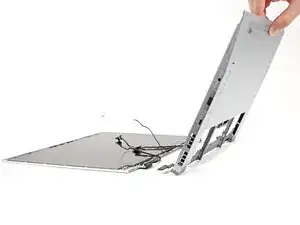

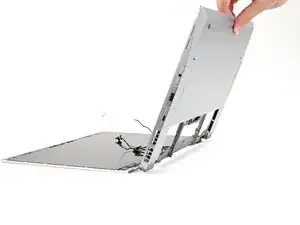

Поднимите нижнюю крышку с верхней крышки и снимите её.
Шаг 34

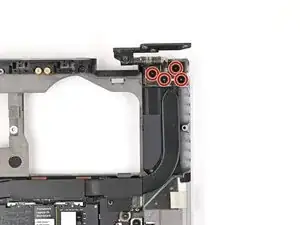

Используйте отвертку Framework, чтобы вынуть четыре винта длиной 3,9 мм на каждом шарнире, соединённом с верхней крышкой (всего 8).
Шаг 35

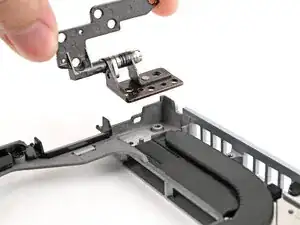

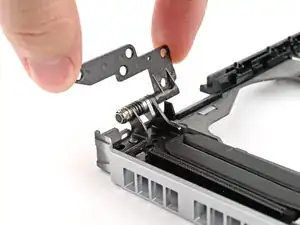

Выньте шарниры из их гнёзд в нижней крышке и удалите их.
Шаг 36

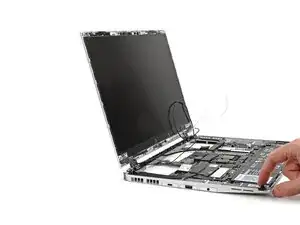

Поздравляем — разборка завершена! Оставшиеся шаги покажут, как собрать ваш ноутбук Framework.
Шаг 37

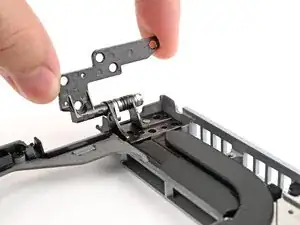

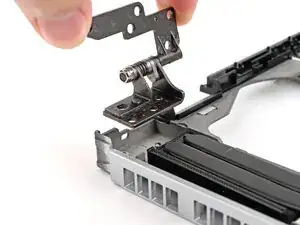

Установите шарниры в их гнёзда на нижней крышке, убедившись, что они сели на направляющие штифты.
Шарни помечены R — правая и L — левая.
Шаг 38

Используйте ваш отвёртку Framework, чтобы установить четыре винта длиной 3.9 мм на каждом шарнире, соединённом с верхней крышкой (всего 8).
Шаг 39

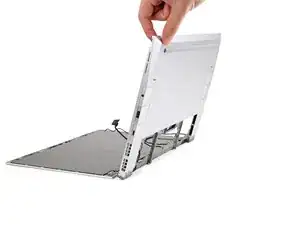

Накройте верхнюю крышку нижней крышкой, убедившись, что шарниры вставлены в направляющие штифты.
Шаг 40


Поддерживая нижнюю крышку одной рукой, используйте отвёртку Framework, чтобы установить пять винтов длиной 2.4 мм на каждом шарнире, соединённом с верхней крышкой (всего 10).
Шаг 41

Наклоните ноутбук вперёд и поставьте его на нижнюю крышку.
Шаг 42


Используйте плоский конец отвёртки Framework или пальцы, чтобы прижать кабель веб‑камеры в зажимы в верхнем правом краю нижней крышки.
Шаг 43


Повторите предыдущий шаг для белого антенного кабеля.
Шаг 44

Используйте плоский конец отвёртки Framework или пальцы, чтобы прижать чёрный антенный кабель в зажимы в верхнем левом краю нижней крышки.
Шаг 45

Повторите предыдущий шаг для кабеля eDP.
Шаг 46


Зафиксируйте кабели eDP, веб‑камеры и антеннные кабели в их вертикальном канале в нижней крышке.
Шаг 47

Вставьте разъёмы кабелей eDP и веб‑камеры строго вертикально в их гнёзда, чтобы подключить их.
Шаг 48

Разместите рамку по периметру дисплея и дайте магнитам притянуть рамку на место.
Рамка должна «щёлкнуть» на месте. Если этого не происходит, выровняйте её и убедитесь, что она плотно прилегает к дисплею.
Шаг 49


Удерживайте модуль Wi‑Fi пальцем.
Расположите разъём белого антенного кабеля над коаксиальным гнездом слева на модуле Wi‑Fi.
Если вы не уверены, какой кабель куда подключается, ориентируйтесь по стрелкам на модуле Wi‑Fi, указывающим, какой цвет кабеля соответствует какому разъёму.
Пинцет поможет позиционировать разъём.
Надавите пальцем, чтобы защёлкнуть разъём на месте. Вы почувствуете лёгкий щелчок, и кабель останется подключённым самостоятельно.
Эти разъёмы очень хрупкие! Если разъём не защёлкивается, перепозиционируйте его и попробуйте снова.
Повторите процедуру с чёрным антенным кабелем.
Шаг 50

Сдвиньте прозрачную пластиковую крышку на модуле и совместите её винт с вырезом для винта.
Шаг 51

Используйте отвёртку Framework, чтобы затянуть закреплённый винт Torx T5, фиксирующий модуль Wi‑Fi.
Шаг 52

Разместите вентиляционную пластину вдоль верхнего края ноутбука и дайте её магнитам притянуться на место.
Шаг 53

Возьмитесь за синюю тяговую ленту пальцами и вставьте кабель считывателя отпечатков пальцев прямо в его гнездо.
Шаг 54

Используйте плоский конец отвёртки Framework или чистый ноготь, чтобы прижать фиксирующий язычок на ZIF‑разъёме считывателя отпечатков и зафиксировать кабель.
Шаг 55

Прижмите кабель считывателя отпечатков к каркасу, чтобы клей заново прикрепил его.
Шаг 56

Закройте ноутбук и переверните его.
Выровняйте модуль расширения по его слоту в ноутбуке.
Проверьте, чтобы модуль сидел заподлицо с направляющей по внешним краям слота.
Убедитесь, что две центральные направляющие проходят между вентиляторами.
Шаг 57

При установке модуля держите его в уровне с ноутбуком, чтобы он не прогибался на направляющих.
При правильной установке между ноутбуком и модулем не должно быть зазоров.
Шаг 58


Держа модуль в одной плоскости с ноутбуком, вставьте его в разъём.
Модуль должен входить легко. Если Вы чувствуете сопротивление, выньте модуль и выровняйте его заново.
Вы должны услышать щелчок, когда защёлки модуля зафиксируются на месте.
Откройте ноутбук и переверните его.
Шаг 59

Используйте отвёртку Framework, чтобы затянуть два неизвлекаемых винта T5 Torx, фиксирующие модуль расширения.
Шаг 60

Поместите промежуточную накладку на её место между материнской платой и модулем.
В зависимости от того, устанавливаете ли Вы графический модуль или корпус отсека расширения, промежуточная накладка должна быть ориентирована так, чтобы либо резиновые втулки, либо металлические язычки закрывали винты отсека расширения.
Шаг 61


Если установлен графический модуль, на промежуточной накладке будет четыре винта. Если установлен корпус отсека расширения, винтов будет три.
Если установлен графический модуль, используйте отвёртку Framework, чтобы затянуть четыре неизвлекаемых винта T5 Torx, фиксирующие промежуточную накладку.
Если установлен корпус отсека расширения, используйте отвёртку Framework, чтобы затянуть три неизвлекаемых винта T5 Torx, фиксирующие промежуточную накладку.
Закройте дверцу промежуточной накладки.
Шаг 62


Поместите среднюю панель на ноутбук, убедившись, что она ровно сидит на направляющих штырях.
Шаг 63

Используйте отвёртку Framework, чтобы затянуть 16 неизвлекаемых винтов T5 Torx в порядке (начиная с 2), чтобы равномерно закрепить среднюю панель.
Шаг 64

Совместите разъём плоского кабеля средней панели с гнездом и нажмите для подключения.
Шаг 65


Ваш(и) модуль(и) ввода могут отличаться, но процедура установки одинаковая.
Совместите верхний край модуля ввода с верхним краем ноутбука.
Положите модуль ввода на ноутбук и позвольте магнитам притянуть клавиатуру на место
Убедитесь, что модуль ввода правильно сядет на направляющие штырьки и заподлицо с кромками ноутбука.
Повторите для остальных модулей ввода.
Шаг 66


Совместите верхний край клавиатуры с верхним краем ноутбука.
Положите клавиатуру на ноутбук и позвольте магнитам притянуть её на место
Убедитесь, что клавиатура правильно села на направляющие штырьки и заподлицо с кромками ноутбука.
Шаг 67

Разместите модуль тачпада плоско в вырезе так, чтобы его защёлки были правильно выровнены.
Нажмите модуль тачпада и сдвиньте его на место так, чтобы он ровно совпал с нижним краем ноутбука.
Шаг 68


Поместите распорку тачпада на её место на ноутбуке так, чтобы нижний край выступал немного наружу.
Сдвиньте распорку тачпада к верхней части ноутбука, чтобы зафиксировать её.
Повторите ту же процедуру для другой распорки тачпада.
Заключение
Вы закончили ремонт вашего ноутбука Framework!
Отнесите электронные отходы к переработчику с сертификатом R2 или e-Stewards.
Если нужна помощь, обратитесь в службу поддержки Framework.
