Замена крышки отсека расширения Framework Laptop 16

Отключите все кабели и полностью выключите ноутбук.

С помощью ногтя потяните два зажима модуля ввода и разблокируйте их.

Зажим покажет красный цвет, если он разблокирован.

Сдвиньте распорку тачпада пальцами в сторону нижнего края ноутбука и отщелкните её.

Если возникают затруднения, проверьте, правильно ли разблокирован соответствующий зажим модуля ввода.

Поднимите распорку тачпада и снимите её.

Повторите ту же процедуру для другой распорки тачпада.

Сдвиньте модуль тачпада пальцами в сторону нижнего края ноутбука и отключите его.

Если возникают затруднения, проверьте, правильно ли разблокированы зажимы модулей ввода.

Поднимите модуль тачпада и снимите его.

Клавиатура удерживается сильными магнитами. Прилагайте силу постепенно, чтобы избежать резительного выброса клавиатуры.

Возьмитесь за две выемки внизу клавиатуры и поднимайте до снятия магнитов.

Снимите клавиатуру.

Ваши модули ввода могут отличаться, но процедура их снятия одинакова.

Возьмитесь за выемку внизу модуля ввода и поднимайте до снятия магнитов.

Снимите модуль ввода.

Повторите для остальных модулей ввода.

Поднимите дверцу промежуточного адаптера за чёрную выемку и установите её в вертикальное положение.

Ослабьте три удерживаемых шурупа Torx T5, фиксирующие промежуточный адаптер, с помощью отвертки Framework.

Поднимите промежуточный адаптер за выемку и снимите его.

Ослабьте два удерживаемых шурупа Torx T5, фиксирующие корпус отсека расширения, с помощью отвертки Framework.

Закройте дверцу промежуточного адаптера перед продолжением.

Закройте ноутбук и переверните его.

Вытяните корпус отсека расширения из ноутбука и снимите его.

Корпус должен легко выскользнуть. Если чувствуете сопротивление, проверьте, полностью ли ослаблены удерживающие его шурупы.

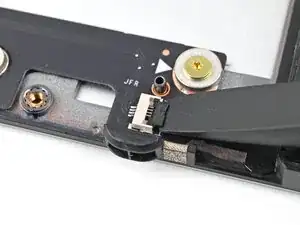

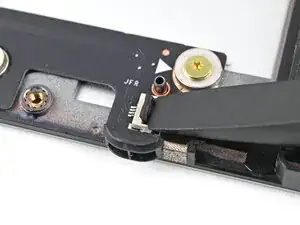

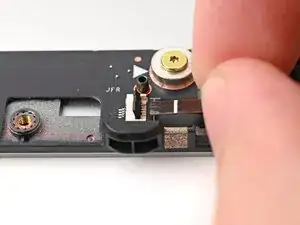

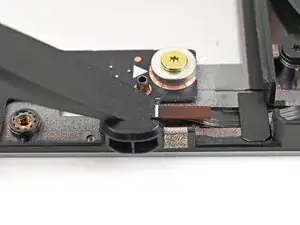

Используйте плоский наконечник отвертки Framework или чистый ноготь, чтобы приподнять и разблокировать фиксирующую защёлку правого ZIF-разъёма вентилятора ZIF connector.

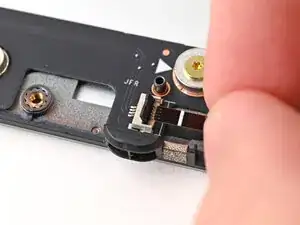

Возьмитесь за коричневую выемку кабеля пальцами и вытащите кабель правого вентилятора прямо из гнезда.

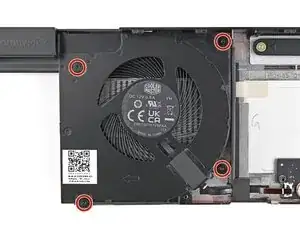

Ослабьте четыре удерживаемых шурупа Torx T5, фиксирующие правый вентилятор, с помощью отвертки Framework.

Одной рукой прижмите кабель правого вентилятора к модулю.

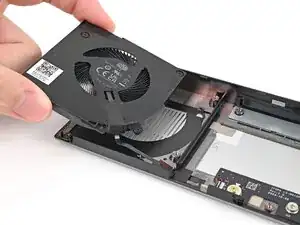

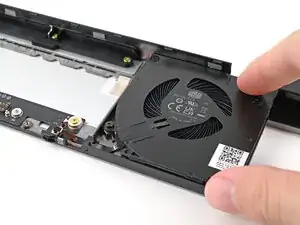

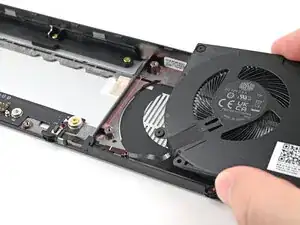

Другой рукой вытащите вентилятор из посадочного места, пропуская кабель через его паз.

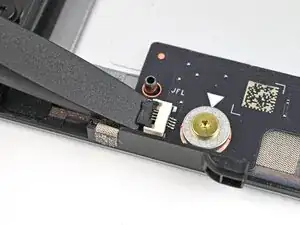

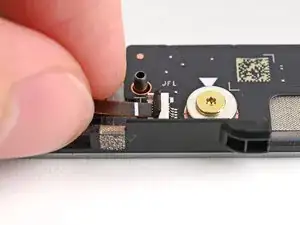

Используйте плоский наконечник отвертки Framework или чистый ноготь, чтобы приподнять и разблокировать фиксирующую защёлку левого ZIF-разъёма вентилятора.

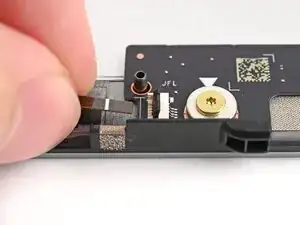

Возьмитесь за коричневую выемку кабеля пальцами и вытащите кабель левого вентилятора прямо из гнезда.

Ослабьте четыре удерживаемых шурупа Torx T5, фиксирующие левый вентилятор, с помощью отвертки Framework.

Одной рукой прижмите кабель левого вентилятора к модулю.

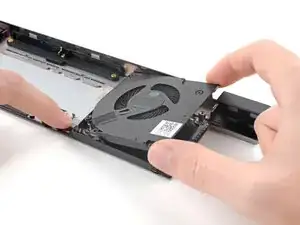

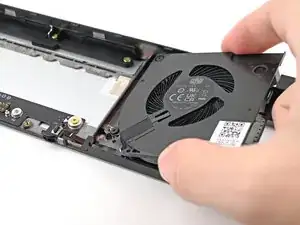

Другой рукой вытащите вентилятор из посадочного места, пропуская кабель через его паз.

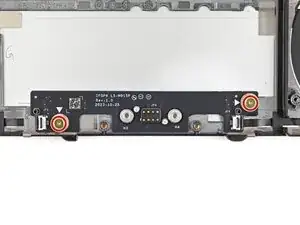

Используйте отвертку Framework, чтобы отвинтить два винта длиной 3,6 мм, закрепляющих плату вентилятора в оболочке расширительного отсека.

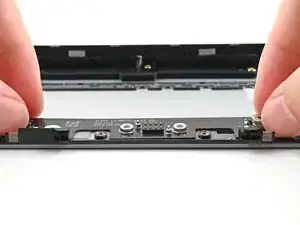

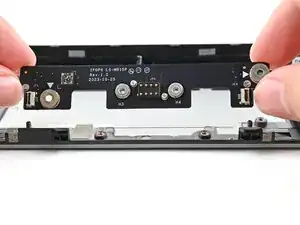

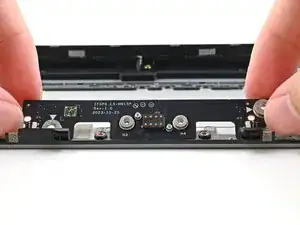

Используйте пальцы, чтобы поднять плату прямо с оболочки расширительного отсека и удалить её.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать ваш Framework Laptop.

Установите плату ровно на направляющие на оболочке расширительного отсека.

Используйте отвертку Framework, чтобы ввернуть два винта длиной 3,6 мм, закрепляющих плату вентилятора в оболочке расширительного отсека.

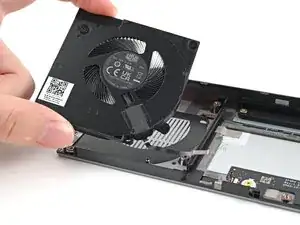

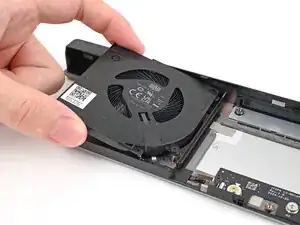

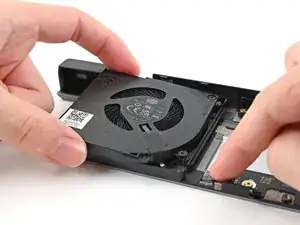

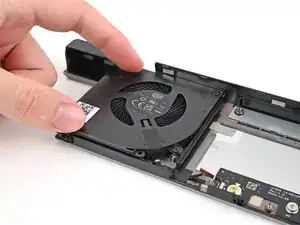

Поместите левый вентилятор на оболочку расширительного отсека, убедившись, что провод пропущен через его вырез.

Используйте отвертку Framework, чтобы затянуть четыре закреплённых винта Torx T5, фиксирующих левый вентилятор.

Возьмитесь пальцами за коричневую выступающую бирку и вставьте кабель левого вентилятора прямо в его разъём.

Используйте плоский конец отвертки Framework или чистый ноготь, чтобы прижать фиксирующую защёлку на ZIF‑разъёме левого вентилятора.

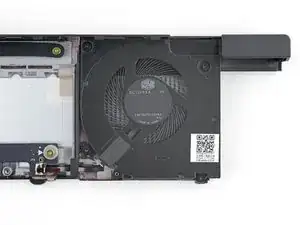

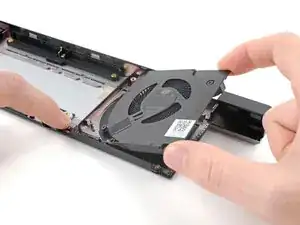

Поместите правый вентилятор на оболочку расширительного отсека, убедившись, что провод пропущен через его вырез.

Используйте отвертку Framework, чтобы затянуть четыре закреплённых винта Torx T5, фиксирующих правый вентилятор.

Возьмитесь пальцами за коричневую выступающую бирку и вставьте кабель правого вентилятора прямо в его разъём.

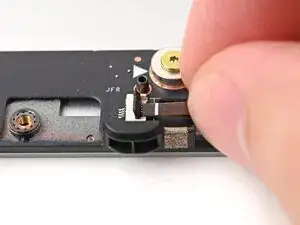

Используйте плоский конец отвертки Framework или чистый ноготь, чтобы прижать фиксирующую защёлку на ZIF‑разъёме правого вентилятора.

Выровняйте оболочку расширительного отсека с её пазом в ноутбуке.

Проверьте, что оболочка лежит ровно с направляющей по внешним краям паза.

Проверьте, что две центральные направляющие проходят между вентиляторами.

При установке оболочки держите её уровнями относительно ноутбука, чтобы она не прогнулась на направляющих.

При правильной установке между ноутбуком и оболочкой не должно быть зазоров.

Держа оболочку уровнями с ноутбуком, аккуратно вдвиньте её в паз.

Оболочка должна входить легко. Если ощущаете сопротивление, выньте модуль и выровняйте заново.

Вы должны услышать отчётливый щелчок, когда защёлки оболочки встанут на место.

Переверните ноутбук и откройте его.

Поднимите дверцу модуля‑переходника за чёрную выступающую бирку и установите её в вертикальное положение.

Используйте отвертку Framework, чтобы затянуть два закреплённых винта T5 Torx, фиксирующих оболочку расширительного отсека.

Установите переходник на его место между основной платой и расширительным отсеком.

Используйте отвертку Framework, чтобы затянуть три закреплённых винта T5 Torx, фиксирующих переходник.

Закройте дверцу переходника.

Ваш(и) модуль(и) ввода могут отличаться, но процедура их установки одинакова.

Выровняйте верхний край модуля ввода с верхним краем ноутбука.

Разместите модуль ввода на ноутбуке и дайте магнитам притянуть клавиатуру на место

Убедитесь, что модуль ввода правильно сидит на направляющих и заподлицо с краями ноутбука.

Повторите для оставшихся модулей ввода.

Выровняйте верхний край клавиатуры с верхним краем ноутбука.

Уложите клавиатуру на ноутбук и позвольте магнитам притянуть её на место.

Убедитесь, что клавиатура правильно установлена на направляющих и прилегает заподлицо к краям ноутбука.

Разместите модуль тачпада плоско в вырезе так, чтобы его защёлки правильно совмещались.

Нажмите на модуль тачпада и сдвиньте его на место, чтобы он выровнялся по нижнему краю ноутбука.

Разместите распорку тачпада на её месте в ноутбуке так, чтобы нижний край немного выступал.

Сдвиньте распорку тачпада в направлении к верхней части ноутбука, чтобы зафиксировать её.

Повторите ту же процедуру для другой распорки тачпада.
