Замена экрана Framework Laptop 16

Отключите все кабели и полностью выключите ноутбук.

Рамка удерживается магнитами.

Сдвиньте ноготь под внутренний край любого из нижних углов рамки.

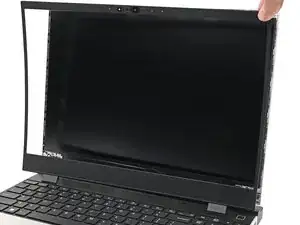

Оттяните рамку от экрана, чтобы освободить первые несколько магнитов.

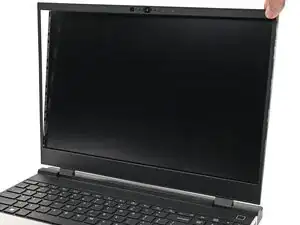

Поднимайте рамку по периметру экрана, пока не освободите все магниты.

Снимите рамку.

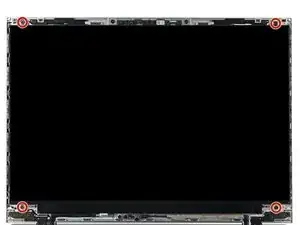

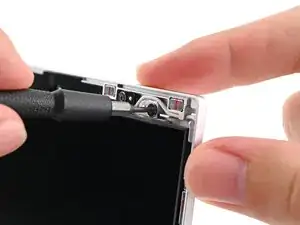

Поддерживая дисплей одной рукой, используйте отвертку Framework, чтобы выкрутить четыре винта T5 Torx длиной 2.4 мм, закрепляющих дисплей.

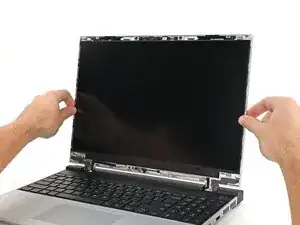

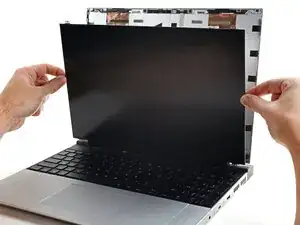

Возьмитесь за дисплей и потяните его прямо от верхней крышки, чтобы освободить от направляющих штифтов.

Не тяните дисплей слишком далеко от верхней крышки — он всё ещё подключён кабелем.

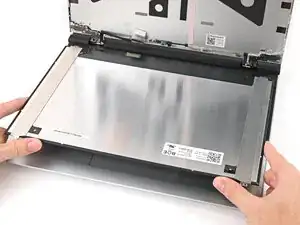

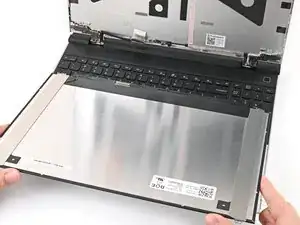

Откройте дисплей лицевой стороной вниз и положите его на клавиатуру.

Поднимите пластиковую защёлку пальцами, чтобы получить доступ к разъёму под ней.

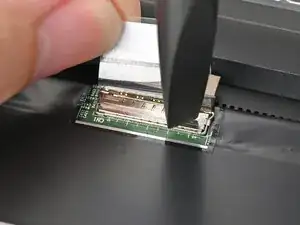

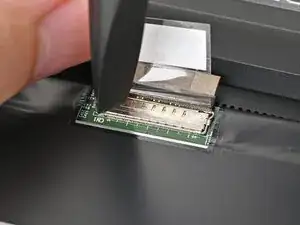

Используйте плоский наконечник отвертки Framework, чтобы поддеть металлическую фиксирующую планку над разъёмом кабеля eDP.

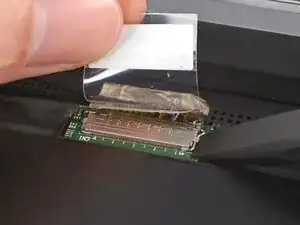

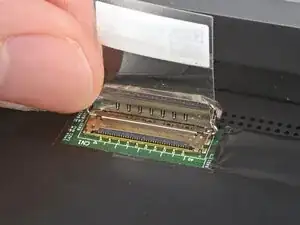

Возьмитесь за кабель eDP в месте соединения с головкой разъёма.

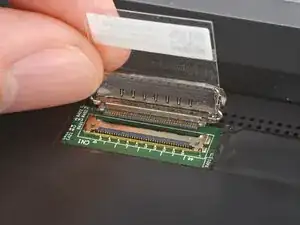

Сдвиньте разъём прямо из гнезда, чтобы отсоединить его.

Снимите дисплей.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать ваш Framework Laptop обратно.

Положите дисплей лицевой стороной вниз на клавиатуру так, чтобы его гнездо было близко к кабелю eDP.

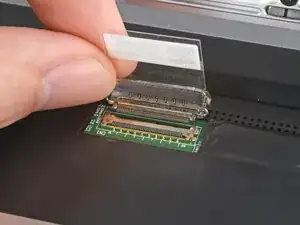

Возьмитесь за кабель eDP в месте соединения с головкой разъёма.

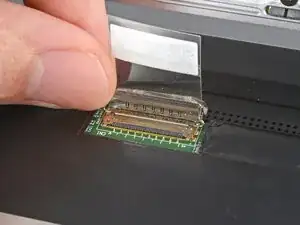

Вставьте разъём кабеля eDP прямо в его гнездо.

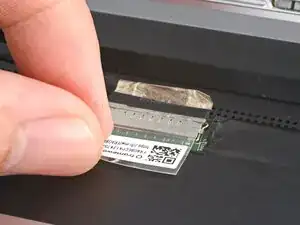

Опустите металлическую фиксирующую планку на разъём кабеля eDP, пока она не защёлкнется.

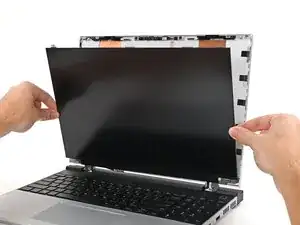

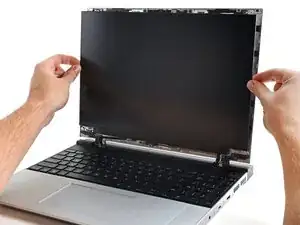

Выравняйте дисплей по направляющим штифтам и установите его на верхнюю крышку.

Поддерживая дисплей одной рукой, используйте отвертку Framework, чтобы установить четыре винта T5 Torx длиной 2.4 мм, фиксирующие дисплей.

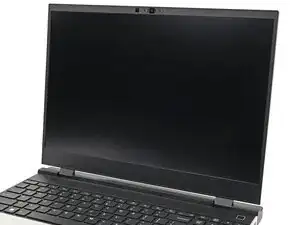

Совместите рамку с периметром дисплея и дайте магнитам защёлкнуть рамку на месте.

Рамка должна «щёлкнуть» на месте. Если этого не произошло, выровняйте её и убедитесь, что она плотно прилегает к дисплею.
