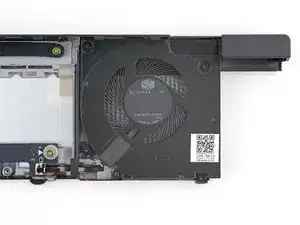

Замена вентилятора в корпусе слота расширения Framework Laptop 16

Отключите все кабели и полностью выключите ноутбук.

С помощью ногтя отведите два фиксатора модуля ввода и разблокируйте их.

Фиксатор будет показывать красный цвет, если он разблокирован.

Сдвиньте распорку тачпада пальцами в сторону нижнего края ноутбука и отстегните её.

Если возникают затруднения, проверьте, правильно ли разблокирован соответствующий фиксатор модуля ввода.

Поднимите распорку тачпада и снимите её.

Повторите ту же процедуру для другого распорного элемента тачпада.

Сдвиньте модуль тачпада пальцами к нижнему краю ноутбука и отсоедините его.

Если возникают затруднения, проверьте, правильно ли разблокированы фиксаторы модуля ввода.

Поднимите модуль тачпада и снимите его.

Клавиатура удерживается сильными магнитами. Прилагайте усилие постепенно, чтобы избежать резного выталкивания клавиатуры.

Возьмитесь за две выдвижные петли внизу клавиатуры и поднимайте до тех пор, пока магниты не отпустят.

Снимите клавиатуру.

Ваши модули ввода могут отличаться, но процедура их снятия та же.

Возьмитесь за выдвижную петлю внизу модуля ввода и поднимайте, пока магниты не отпустят.

Снимите модуль ввода.

Повторите для оставшихся модулей ввода.

Поднимите дверцу интерпозера за чёрную выдвижную петлю и установите её в вертикальное положение.

Используйте отвёртку Framework, чтобы ослабить три фиксированных винта Torx T5, крепящих интерпозер.

Поднимите интерпозер за выдвижную петлю и снимите его.

Используйте отвёртку Framework, чтобы ослабить два фиксированных винта Torx T5, закрепляющих корпус слота расширения.

Закройте дверцу интерпозера перед продолжением.

Закройте ноутбук и переверните его.

Выдвиньте корпус слота расширения из ноутбука и снимите его.

Корпус должен легко выскользнуть. Если вы чувствуете сопротивление, проверьте, полностью ли ослаблены винты, удерживающие его.

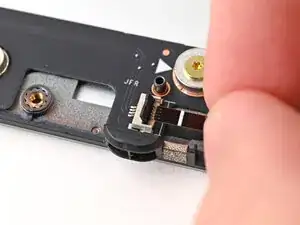

Используйте плоский конец отвёртки Framework или чистый ноготь, чтобы поднять и освободить фиксирующую язычок на нулевом усилии разъёмах вентилятора ZIF.

Возьмитесь пальцами за коричневую выдвижную петлю и вытащите кабель вентилятора прямо из его гнезда.

Используйте отвёртку Framework, чтобы ослабить четыре фиксированных винта Torx T5, крепящих вентилятор.

Одной рукой прижмите кабель вентилятора к модулю.

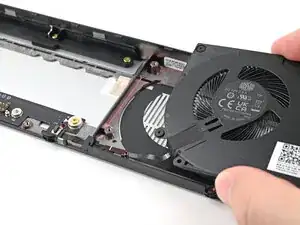

Другой рукой вытащите вентилятор из посадочного места, убедившись, что провод продет через его канавку.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать ваш Framework Laptop обратно.

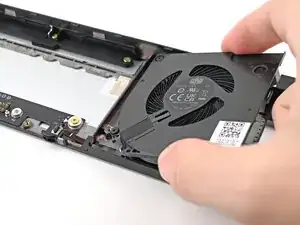

Установите вентилятор в корпус слота расширения, убедившись, что кабель продет через его канавку.

Используйте отвёртку Framework, чтобы затянуть четыре фиксированных винта Torx T5, крепящие вентилятор.

Возьмитесь пальцами за коричневую выдвижную бирку и введите кабель вентилятора прямо в его разъём.

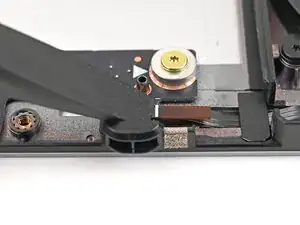

Используйте плоский наконечник вашего отвертки Framework или чистый ноготь, чтобы нажать фиксирующую защёлку на правом ZIF-разъёме вентилятора.

Совместите корпус отсека расширения со слотом в ноутбуке.

Проверьте, что корпус располагается ровно с направляющей по внешним краям слота.

Убедитесь, что две центральные направляющие проходят между вентиляторами.

При установке корпуса держите его ровно относительно ноутбука, чтобы он не деформировался на направляющих.

Между ноутбуком и корпусом не должно быть зазоров при правильной установке.

Держа корпус ровно относительно ноутбука, введите его в слот.

Корпус должен легко соскальзывать. Если вы чувствуете сопротивление, вытащите модуль и заново выровняйте его.

Вы должны услышать слышимый «щёлчок», когда защёлки корпуса встанут на место.

Переверните ноутбук и откройте его.

Поднимите крышку промежуточного разъёма за чёрную выдвижную бирку и зафиксируйте её в вертикальном положении.

Используйте отвертку Framework, чтобы затянуть две захватывающиеся винта T5 Torx, фиксирующие корпус отсека расширения.

Поместите промежуточный разъём на его место между материнской платой и отсеком расширения.

Используйте отвертку Framework, чтобы затянуть три захватывающиеся винта T5 Torx, фиксирующие промежуточный разъём.

Закройте крышку промежуточного разъёма.

Ваш(и) входной модуль(и) могут отличаться, но процедура их установки одинакова.

Совместите верхний край входного модуля с верхним краем ноутбука.

Положите входной модуль на ноутбук и дайте магнитам притянуть клавиатуру на место

Убедитесь, что входной модуль правильно сидит на направляющих штифтах и заподлицо с краями ноутбука.

Повторите для всех оставшихся входных модулей.

Совместите верхний край клавиатуры с верхним краем ноутбука.

Положите клавиатуру на ноутбук и дайте магнитам притянуть её на место

Убедитесь, что клавиатура правильно сидит на направляющих штифтах и заподлицо с краями ноутбука.

Разместите модуль тачпада плоско на вырезе так, чтобы его защёлки были правильно совмещены.

Нажмите на модуль тачпада и сдвиньте его на место так, чтобы он выровнялся по нижнему краю ноутбука.

Поместите распорку тачпада на её место на ноутбуке так, чтобы нижний край слегка выступал.

Сдвиньте распорку тачпада в направлении вверх по ноутбуку, чтобы зафиксировать её.

Повторите ту же процедуру для другой распорки тачпада.
