Замена считывателя отпечатков пальцев Framework Laptop 16

Отключите все кабели и полностью выключите ноутбук.

С помощью ногтя вытащите два защёлкивающихся фиксатора модуля ввода и разблокируйте их.

Фиксатор покажет красный цвет, если он разблокирован.

С помощью пальцев сдвиньте распорку тачпада в сторону нижнего края ноутбука и отщёлкните её.

Если возникают трудности, проверьте, правильно ли разблокирован соответствующий фиксатор модуля ввода.

Поднимите распорку тачпада и снимите её.

Повторите ту же процедуру для другой распорки тачпада.

С помощью пальцев сдвиньте модуль тачпада в сторону нижнего края ноутбука и отсоедините его.

Если возникают трудности, проверьте, правильно ли разблокированы фиксаторы модуля ввода.

Поднимите модуль тачпада и снимите его.

Клавиатура удерживается сильными магнитами. Прилагайте силу постепенно, чтобы избежать резительного выброса клавиатуры.

Возьмитесь за две тяговые петли в нижней части клавиатуры и поднимайте, пока магниты не освободятся.

Снимите клавиатуру.

Ваши модули ввода могут отличаться, но процедура их снятия одна и та же.

Возьмитесь за тяговую петлю внизу модуля ввода и поднимайте, пока магниты не освободятся.

Снимите модуль ввода.

Повторите для оставшихся модулей ввода.

Возьмитесь за чёрную тяговую петлю разъёма кабеля средней панели (Mid Plate).

Поднимите вверх, чтобы отсоединить кабель средней панели.

Винты средней панели пронумерованы от 2 до 17 (номер 1 — это разъём). Вам не обязательно соблюдать порядок, но он поможет отслеживать открученные винты.

Используйте отвертку Framework, чтобы ослабить 16 удерживаемых винтов T5 Torx, фиксирующих среднюю панель.

С помощью пальцев поднимите среднюю панель с ноутбука и снимите её.

Поднимите дверь интерпозера за чёрную тяговую петлю и установите её в вертикальное положение.

Если установлен графический модуль, у вашего интерпозера будет четыре винта. Если установлена рамка отсека расширения, винтов будет три.

Если установлен графический модуль, используйте отвертку Framework, чтобы ослабить четыре удерживаемых винта T5 Torx, фиксирующих интерпозер.

Если установлена рамка отсека расширения, используйте отвертку Framework, чтобы ослабить три удерживаемых винта T5 Torx, фиксирующих интерпозер.

Поднимите интерпозер за тяговую петлю и снимите его.

Используйте отвертку Framework, чтобы ослабить два удерживаемых винта T5 Torx, фиксирующих модуль в отсеке расширения.

Закройте дверь интерпозера перед продолжением.

Закройте ноутбук и переверните его.

Выдвиньте модуль отсека расширения из ноутбука и снимите его.

Модуль должен выдвигаться легко. Если вы ощущаете сопротивление, проверьте, полностью ли ослаблены винты, удерживающие его.

Переверните ноутбук и откройте его снова.

Подденьте плоским концом отвертки Framework или чистым ногтем фиксирующую защёлку ZIF-разъёма считывателя отпечатков рядом с памятью.

Возьмитесь за синюю тяговую петлю и вытяните кабель считывателя отпечатков прямо из гнезда.

Кабель сканера отпечатков пальцев слабо приклеен к рамке ноутбука.

Используйте пальцы, чтобы оторвать кабель сканера отпечатков от рамки и разъединить клей.

Вентиляционная крышка удерживается магнитами.

Поднимите нижнюю часть вентиляционной крышки и оттяните её от ноутбука, пока магниты не освободятся.

Снимите вентиляционную крышку.

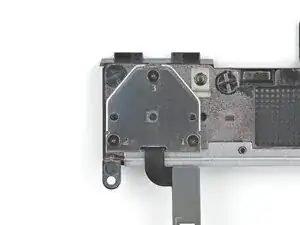

Винты крышки сканера отпечатков отмечены 1–3. Следовать этому порядку необязательно, но он поможет отслеживать вынутые винты.

Используйте отвертку Framework, чтобы вывернуть три филаментных винта Phillips длиной 2.0 мм, фиксирующие крышку сканера отпечатков.

Используйте плоский конец отвертки Framework, чтобы приподнять крышку сканера отпечатков и снять её.

Поднимите сканер отпечатков из его посадочного места в вентиляционной крышке и извлеките его.

Поздравляем с завершением разборки! Оставшиеся шаги показывают, как собрать ваш Framework Laptop.

Поместите сканер отпечатков в его посадочное место в вентиляционной крышке.

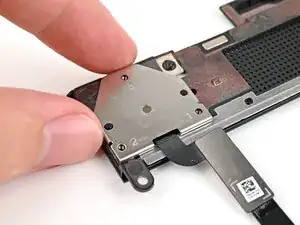

Накройте заднюю часть сканера крышкой сканера отпечатков.

Используйте отвертку Framework, чтобы установить три филаментных винта Phillips длиной 2.0 мм, фиксирующие крышку сканера отпечатков.

Разместите вентиляционную крышку вдоль верхнего края ноутбука и дайте магнитам защёлкнуть её на место.

Возьмитесь пальцами за синюю тяговую бирку и введите кабель сканера отпечатков прямо в его разъем, сдвигая ленту.

Используйте плоский конец отвертки Framework или чистый ноготь, чтобы нажать вниз фиксатор на ZIF‑разъёме кабеля сканера отпечатков.

Прижмите кабель сканера отпечатков к рамке, чтобы повторно приклеить его.

Закройте ноутбук и переверните его.

Выровняйте модуль расширения с его посадочным местом в ноутбуке.

Проверьте, что модуль ровно сидит по рельсу по внешним краям слота.

Проверьте, что два центральных рельса проходят между вентиляторами.

При установке модуля держите его вровень с ноутбуком, чтобы он не выгнулся на рельсах.

Между ноутбуком и модулем не должно быть зазоров при правильной установке.

Держите модуль вровень с ноутбуком и введите его в посадочное место.

Модуль должен легко сдвигаться. Если вы испытываете сопротивление, выньте модуль и выровняйте снова.

Вы должны услышать отчетливое «щёлк», когда защёлки модуля зафиксируются на месте.

Откройте ноутбук и снова переверните его.

Используйте отвертку Framework, чтобы затянуть два удерживаемых винта T5 Torx, фиксирующие модуль расширения.

Поместите переходник в его место между основной платой и модулем.

В зависимости от того, устанавливаете ли вы графический модуль или корпус модуля расширения, переходник должен быть ориентирован так, чтобы резиновые втулки или металлические язычки накрывали винты модуля расширения.

Если у вас установлен графический модуль, в переходнике будет четыре винта. Если установлен корпус модуля расширения, винтов будет три.

Если у вас графический модуль, используйте отвертку Framework, чтобы затянуть четыре удерживаемых винта T5 Torx, фиксирующие переходник.

Если у вас корпус модуля расширения, используйте отвертку Framework, чтобы затянуть три удерживаемых винта T5 Torx, фиксирующие переходник.

Закройте дверцу переходника.

Разместите среднюю панель на ноутбуке, убедившись, что она ровно сидит на направляющих штифтах.

Используйте отвертку Framework, чтобы затянуть 16 захватываемых винтов Torx T5 в порядке (начиная с 2), чтобы равномерно закрепить среднюю панель.

Совместите пресс-коннектор кабеля средней панели с его гнездом и нажмите вниз, чтобы подключить его.

Ваш(и) модуль(и) ввода могут отличаться, но процедура их установки одинаковая.

Совместите верхний край модуля ввода с верхним краем ноутбука.

Положите модуль ввода на ноутбук и позвольте магнитам притянуть клавиатуру на место.

Убедитесь, что модуль ввода правильно установлен на направляющие штифты и заподлицо с краями ноутбука.

Повторите для оставшихся модулей ввода.

Совместите верхний край клавиатуры с верхним краем ноутбука.

Положите клавиатуру на ноутбук и позвольте магнитам притянуть её на место.

Убедитесь, что клавиатура правильно установлена на направляющие штифты и заподлицо с краями ноутбука.

Разместите модуль тачпада на вырезе так, чтобы его защёлки были правильно выровнены.

Нажмите на модуль тачпада и сдвиньте его на место так, чтобы он ровно совпадал с нижним краем ноутбука.

Разместите распорку тачпада на её месте на ноутбуке так, чтобы нижний край слегка выступал.

Сдвиньте распорку тачпада к верхней части ноутбука, чтобы зафиксировать её.

Повторите ту же процедуру для другой распорки тачпада.
