Замена динамиков Framework Laptop 16"

Отключите все кабели и полностью выключите ноутбук.

Если для ремонта вам понадобится лопатка, Torx T5 или крестовая отвёртка, вы можете использовать прилагаемую отвёртку Framework. Используйте тот инструмент, который удобнее.

Framework рекомендует включать в BIOS режим отключения батареи при снятии батареи. Узнайте, как это сделать, здесь.

Чтобы отключить этот режим, нажмите здесь.

С помощью ногтя выдвиньте два защёлкивающих механизма модуля ввода и разблокируйте их.

Защёлка покажет красный цвет, если она разблокирована.

С помощью пальцев сдвиньте прокладку тачпада в сторону нижнего края ноутбука и отщёлкните её.

Если возникают трудности, проверьте, правильно ли разблокирован соответствующий защёлкивающий механизм модуля ввода.

Поднимите прокладку тачпада с ноутбука и снимите её.

Повторите ту же процедуру для другой прокладки тачпада.

С помощью пальцев сдвиньте тачпад к нижнему краю ноутбука и отсоедините его.

Если возникают трудности, проверьте, разблокированы ли защёлки модулей ввода.

Поднимите тачпад и снимите его.

При сборке выполните следующее:

Разместите тачпад ровно в вырезе так, чтобы его защёлки были правильно выровнены.

Нажмите на тачпад и сдвиньте его на место, чтобы он ровно совпадал с нижним краем ноутбука.

Клавиатура удерживается сильными магнитами. Применяйте усилие постепенно, чтобы клавиатура не вылетела резко.

Возьмитесь за две выдвижные язычки в нижней части клавиатуры.

Поднимайте язычки, пока магниты клавиатуры не отпустят.

Снимите клавиатуру.

При сборке убедитесь, что клавиатура правильно установлена на направляющих и ровно прилегает к краям ноутбука.

Модуль цифровой клавиатуры удерживается сильными магнитами. Применяйте усилие постепенно, чтобы модуль не вылетел резко.

Возьмитесь за язычок в нижней части модуля цифровой клавиатуры.

Поднимите язычок, пока магниты модуля не отпустят.

Снимите модуль цифровой клавиатуры.

При сборке убедитесь, что модуль правильно установлен на направляющих и ровно прилегает к краям ноутбука.

Возьмитесь за чёрный язычок разъёма шлейфа промежуточной рамки.

Поднимите его, чтобы отключить шлейф промежуточной рамки.

Винты промежуточной рамки пронумерованы от 2 до 17 (номер 1 — это пресс-коннектор). Не обязательно следовать порядку, но он поможет отслеживать ослабленные винты.

Используйте Torx T5, чтобы ослабить 16 удерживающих винтов с фиксатором, крепящих промежуточную рамку.

При сборке следуйте порядку (начиная с 2) при установке винтов, чтобы равномерно закрепить промежуточную рамку.

С помощью ногтя приподнимите нижний край промежуточной рамки настолько, чтобы можно было схватить её пальцами.

Поднимите промежуточную рамку с ноутбука и снимите её.

При сборке убедитесь, что промежуточная рамка ровно садится на направляющие, прежде чем затягивать винты.

Используйте Torx T5, чтобы ослабить три удерживающих винта с фиксатором, крепящих батарею.

Возьмитесь за чёрный язычок в верхней части батареи.

Поднимите язычок, чтобы отключить разъём батареи.

Снимите батарею.

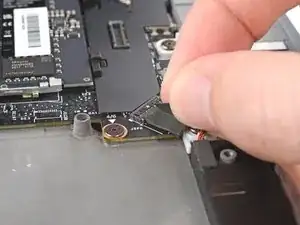

Поднимите разъём кабеля динамиков за чёрный язычок и отключите его.

Кабель динамиков проложен вдоль нижнего края ноутбука. В следующих трёх шагах показано, как его отщёлкнуть.

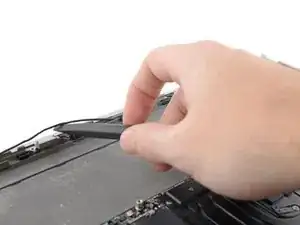

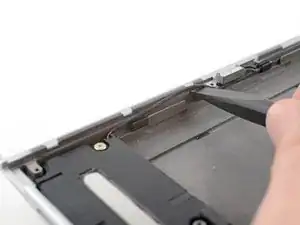

Начиная с одного динамика, используйте плоский конец лопатки или пальцы, чтобы поднять кабель динамиков из резиновых зажимов.

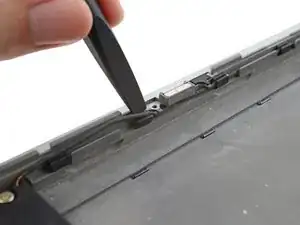

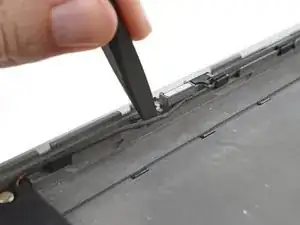

Выдвиньте кабель динамика из-под штыря отверстия винта в раме.

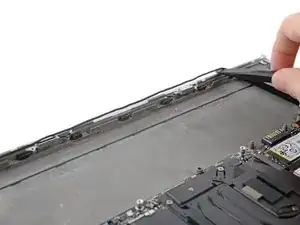

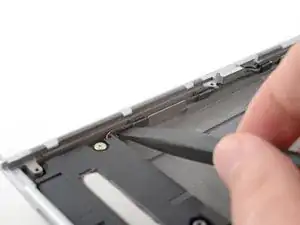

Повторяйте последние два шага вдоль всего кабеля динамика, пока он полностью не отщёлкнется.

Используйте отвертку Torx T5, чтобы извлечь два 2 мм длинных винта, фиксирующих каждый динамик (всего четыре).

При повторной сборке будьте особенно внимательны при установке этих винтов, так как легко повредить их стойки и помешать винтам полностью затянуться. Не затягивайте винты слишком сильно — только до плотной посадки.

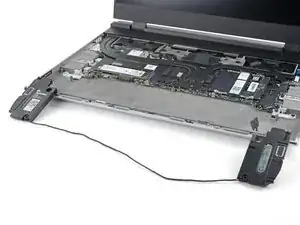

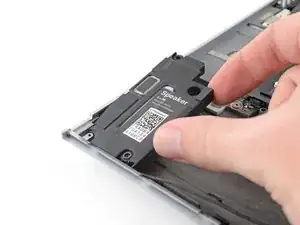

Поднимите динамики со штырей выравнивания и извлеките их.
