Замена верхней крышки ноутбука Framework Laptop 16

Отключите все кабели и полностью выключите ноутбук.

Используйте ноготь, чтобы вытянуть два фиксатора модуля ввода и разблокировать их.

Если фиксатор разблокирован, он будет виден красным цветом.

Используйте пальцы, чтобы сдвинуть прокладку тачпада в направлении нижнего края ноутбука и отсоединить её.

Если возникли трудности, проверьте, что соответствующий фиксатор модуля ввода полностью разблокирован.

Поднимите прокладку тачпада и снимите её с ноутбука.

Повторите ту же процедуру для второй прокладки тачпада.

Используйте пальцы, чтобы сдвинуть модуль тачпада в направлении нижнего края ноутбука и отключить его.

Если возникли трудности, проверьте, что фиксаторы модуля ввода полностью разблокированы.

Поднимите модуль тачпада и снимите его.

Клавиатура удерживается сильными магнитами. Прикладывайте усилие постепенно, чтобы клавиатура не отскочила резко.

Возьмитесь за две вытяжные вкладки в нижней части клавиатуры и поднимите её, пока магниты не разомкнутся.

Снимите клавиатуру.

Ваши модули ввода могут отличаться, но процедура их снятия одинакова.

Возьмитесь за вытяжную вкладку в нижней части модуля ввода и поднимите модуль, пока магниты не разомкнутся.

Снимите модуль ввода.

Повторите для всех оставшихся модулей ввода.

Возьмитесь за чёрную вытяжную вкладку на разъёме кабеля средней панели.

Поднимите её, чтобы отключить кабель средней панели.

Винты средней панели пронумерованы от 2 до 17 (номер 1 — разъём с фиксатором). Соблюдать порядок не обязательно, но Вы можете использовать нумерацию, чтобы отслеживать, какие винты уже откручены.

Используйте отвёртку Framework, чтобы ослабить 16 фиксированных винтов T5 Torx, удерживающих среднюю панель.

Используйте пальцы, чтобы поднять среднюю панель и снять её с ноутбука.

Поднимите дверцу интерпозера за его чёрную вытяжную вкладку и оставьте её в вертикальном положении.

Если у Вас установлен графический модуль, на интерпозере будет четыре винта. Если установлен корпус отсека расширения, будет три винта.

Если у Вас графический модуль, используйте отвёртку Framework, чтобы ослабить четыре фиксированных винта T5 Torx, крепящих интерпозер.

Если у Вас корпус отсека расширения, используйте отвёртку Framework, чтобы ослабить три фиксированных винта T5 Torx, крепящих интерпозер.

Поднимите интерпозер за его вытяжную вкладку и снимите его.

Используйте отвёртку Framework, чтобы ослабить два фиксированных винта T5 Torx, крепящих модуль в отсеке расширения.

Закройте дверцу интерпозера перед продолжением.

Закройте ноутбук и переверните его.

Выдвиньте модуль отсека расширения и снимите его.

Модуль должен легко выдвигаться. Если возникает сопротивление, проверьте, что винты, удерживающие его, полностью ослаблены.

Переверните ноутбук и откройте его.

Используйте плоский конец отвёртки Framework или чистый ноготь, чтобы поднять фиксатор разъёма ZIF считывателя отпечатков пальцев рядом с памятью.

Возьмитесь за синюю вытяжную вкладку и сдвиньте кабель считывателя отпечатков пальцев прямо из разъёма пальцами.

Кабель сканера отпечатков пальцев слегка приклеен к корпусу ноутбука.

Отогните кабель сенсора отпечатков пальцев от корпуса, разделяя клейкое соединение пальцами.

Вентиляционная пластина удерживается на месте магнитами.

Приподнимите нижнюю часть вентиляционной пластины и потяните её от ноутбука, пока магниты не отсоединятся.

Снимите вентиляционную пластину.

Используйте отвёртку Framework, чтобы ослабить зафиксированный винт T5 с крестообразным шлицем, крепящий модуль Wi-Fi.

Модуль может слегка приподняться под небольшим углом при ослаблении винта.

Сдвиньте прозрачную пластиковую крышку прямо с модуля и снимите её.

Удерживая модуль Wi-Fi, вставьте плоский конец отвёртки Framework в один из коаксиальных разъёмов, в месте соединения кабеля с металлической головкой.

Поднимите отвёртку вверх, чтобы отсоединить коаксиальный кабель.

Повторите то же самое с другим коаксиальным кабелем.

Рамка крепится магнитами.

Заведите ноготь под внутренний край одного из нижних углов рамки.

Оттяните рамку от экрана, чтобы освободить первые несколько магнитов.

Приподнимайте рамку по периметру экрана, пока все магниты не освободятся.

Снимите рамку.

Удерживая разъём кабеля eDP справа от слота модуля Wi-Fi за язычок, поднимите его вверх, чтобы отсоединить.

Повторите то же самое с разъёмом кабеля веб-камеры рядом с ним.

Извлеките кабели eDP, веб-камеры и антенны из их вертикального паза в нижней крышке.

Пальцами проведите кабель eDP из его направляющих вдоль левого верхнего края нижней крышки.

Повторите предыдущий шаг для чёрного антенного кабеля.

Пальцами проведите белый антенный кабель из его направляющих вдоль правого верхнего края нижней крышки.

Повторите предыдущий шаг для кабеля веб-камеры.

Кабель eDP слегка приклеен к верхней крышке в месте изгиба вблизи левого нижнего угла.

Удерживая кабель eDP вблизи изгиба, отклейте его от верхней крышки.

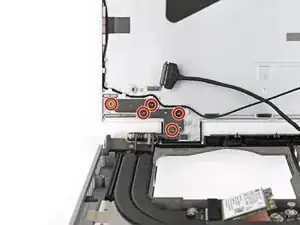

Одной рукой поддерживая дисплей, отвёрткой Framework выкрутите четыре винта T5 с крестообразным шлицем длиной 2,4 мм, крепящих дисплей.

Возьмитесь за дисплей и потяните его прямо от верхней крышки, освобождая от фиксирующих штифтов.

Снимите дисплей.

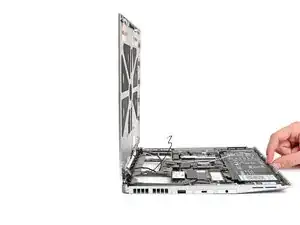

Наклоните ноутбук назад и поставьте его на верхнюю крышку.

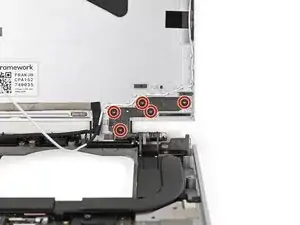

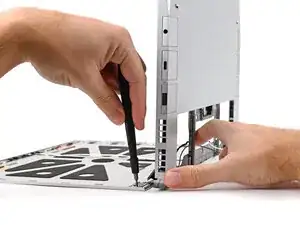

Одной рукой поддерживая нижнюю крышку, отвёрткой Framework выкрутите пять винтов длиной 2,4 мм на каждой петле, соединённой с верхней крышкой (всего 10 штук).

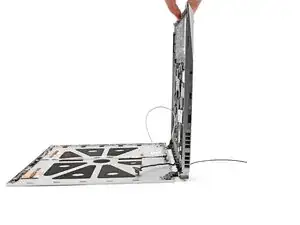

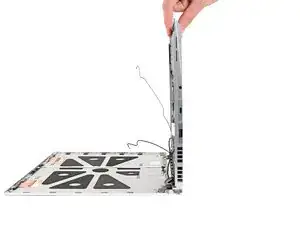

Отделите нижнюю крышку от верхней и снимите её.

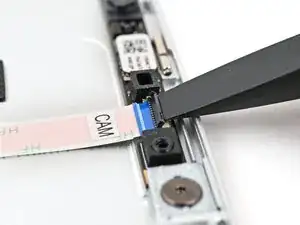

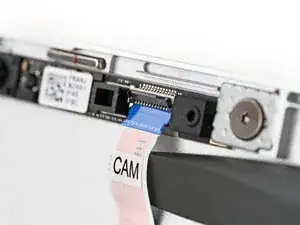

Используйте плоский конец отвёртки Framework или чистый ноготь, чтобы поднять фиксатор разъёма ZIF камеры.

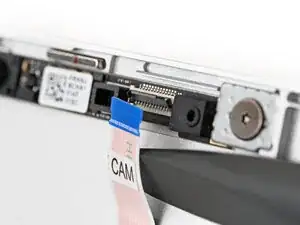

Заведите плоский конец отвёртки Framework под кабель камеры рядом с разъёмом ZIF и поверните, чтобы выдвинуть разъём из гнезда.

При необходимости можно выдвинуть кабель пальцами.

Используйте отвёртку Framework, чтобы вывернуть два винта Torx T5 длиной 2,0 мм, крепящих камеру.

Шайбы под винтами магнитные. Если они снимутся вместе с винтами, следующий шаг можно пропустить.

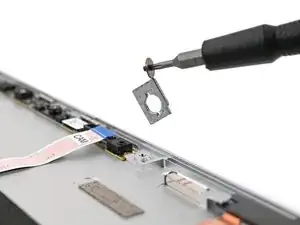

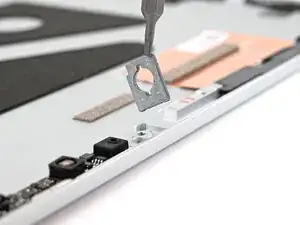

Используйте магнитный наконечник отвёртки Framework, чтобы снять две шайбы с Верхней крышки.

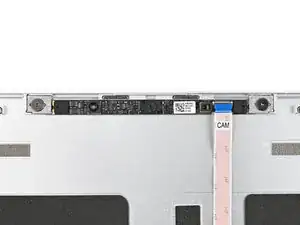

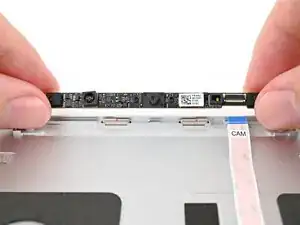

Пальцами поднимите камеру из Верхней крышки и извлеките её.

Поздравляем с завершением разборки! Оставшиеся шаги покажут, как собрать ноутбук Framework.

Установите камеру на её место в Верхней крышке.

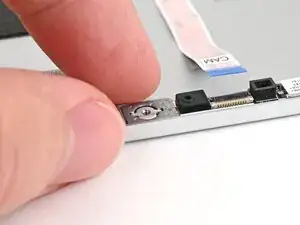

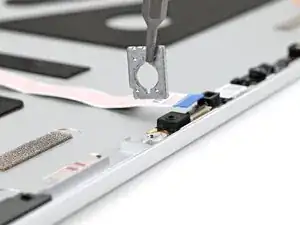

Пальцами установите шайбы на свои места в Верхней крышке.

Шайбы устанавливаются только в одном положении. Если они не фиксируются, переверните их.

Используйте отвёртку Framework, чтобы установить два винта Torx T5 длиной 2,0 мм для крепления камеры.

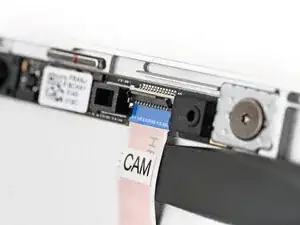

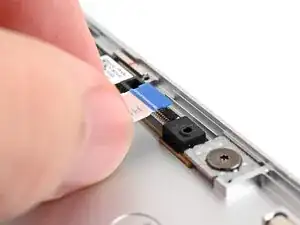

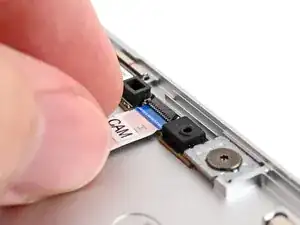

Пальцами вставьте кабель камеры в его разъём.

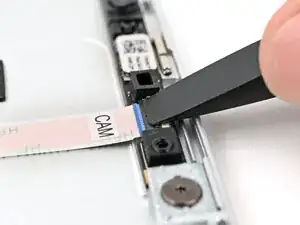

Используйте плоский конец отвёртки Framework или чистый ноготь, чтобы зафиксировать фиксатор разъёма ZIF камеры.

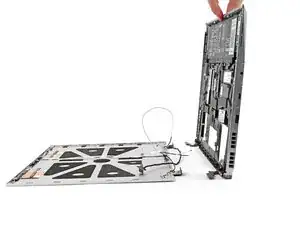

Установите Нижнюю крышку на Верхнюю, убедившись, что петли зашли в свои направляющие штифты.

Одной рукой поддерживая Нижнюю крышку, отвёрткой Framework установите по пять винтов длиной 2,4 мм на каждой петле, соединённой с Верхней крышкой (всего 10 винтов).

Наклоните ноутбук вперёд и поставьте его на Нижнюю крышку.

Совместите дисплей с направляющими штифтами и установите его на Верхнюю крышку.

Одной рукой поддерживая дисплей, отвёрткой Framework установите четыре винта Torx T5 длиной 2,4 мм, крепящих дисплей.

Нажмите на изгиб кабеля eDP, чтобы закрепить его на Верхней крышке.

Используйте плоский конец отвёртки Framework или пальцы, чтобы зафиксировать кабель камеры в клипсах в правом верхнем углу Нижней крышки.

Повторите предыдущий шаг для белого антенного кабеля.

Используйте плоский конец отвёртки Framework или пальцы, чтобы зафиксировать чёрный антенный кабель в клипсах в левом верхнем углу Нижней крышки.

Повторите предыдущий шаг для кабеля eDP.

Установите кабели eDP, веб-камеры и антенны в вертикальный разъём на нижней крышке.

Аккуратно вставьте разъёмы кабелей eDP и веб-камеры строго сверху в разъёмы, чтобы подключить их.

Установите рамку по периметру экрана и дайте магнитам закрепить её на месте.

Рамка должна чётко зафиксироваться. Если этого не произошло, переустановите её, убедившись, что она плотно прилегает к экрану.

Придерживайте модуль Wi-Fi пальцем.

Установите разъём белого антенного кабеля над коаксиальным разъёмом слева на модуле Wi-Fi.

Если вы не уверены, какой кабель куда подключать, ориентируйтесь по стрелкам на модуле Wi-Fi, указывающим, какой цвет кабеля соответствует конкретному разъёму.

Пинцет поможет правильно разместить разъём.

Нажмите разъём пальцем, пока он не зафиксируется. Вы должны ощутить лёгкий щелчок, после чего кабель будет удерживаться в разъёме самостоятельно.

Эти разъёмы очень хрупкие! Если разъём не фиксируется, переместите его и повторите попытку.

Повторите процедуру с чёрным антенным кабелем.

Надвиньте прозрачную пластиковую накладку на модуль, совместив винт с вырезом для него.

Используйте отвёртку Framework, чтобы закрутить фиксирующий T5 Torx-винт, который крепит модуль Wi-Fi.

Уложите вентиляционную панель в верхней части ноутбука и дайте магнитам зафиксировать её на месте.

Придерживая синюю язычок пальцами, вставьте кабель сканера отпечатков пальцев прямо в разъём.

Плоским концом отвёртки Framework или чистым ногтем нажмите на фиксатор на разъёме ZIF сканера отпечатков пальцев, чтобы закрыть его.

Прижмите кабель сканера отпечатков пальцев к корпусу, чтобы он снова приклеился.

Закройте ноутбук и переверните его.

Поместите модуль расширительного блока в отсек на ноутбуке.

Убедитесь, что модуль ровно расположен по направляющим на внешних краях отсека.

Проверьте, что две центральные направляющие вошли между вентиляторами.

Устанавливая модуль, убедитесь, что он находится на одном уровне с ноутбуком, чтобы он не застревал на направляющих.

При правильной установке между ноутбуком и модулем не должно быть зазоров.

Следя за тем, чтобы модуль оставался на одном уровне с ноутбуком, задвиньте его в отсек.

Модуль должен легко скользить. Если вы чувствуете сопротивление, вытащите модуль и переустановите его.

Вы должны услышать отчётливый щелчок, когда защёлки модуля зафиксируются в пазах.

Вновь откройте ноутбук и переверните его.

Используйте отвёртку Framework, чтобы закрутить два фиксирующих T5 Torx-винта модуля расширительного блока.

Поместите промежуточную плату на её место между основной платой и модулем.

В зависимости от того, устанавливаете ли вы графический модуль или оболочку расширительного блока, промежуточная пластина должна быть ориентирована так, чтобы резиновые втулки или металлические выступы закрывали винты расширительного блока.

Если установлен графический модуль, на Вашей промежуточной пластине будет четыре винта. Если установлена оболочка расширительного блока — три винта.

Если установлен графический модуль, используйте отвёртку Framework, чтобы закрутить четыре фиксирующих T5 Torx-винта промежуточной пластины.

Если установлена оболочка расширительного блока, используйте отвёртку Framework, чтобы закрутить три фиксирующих T5 Torx-винта промежуточной пластины.

Закройте крышку интерпозера.

Установите среднюю панель на ноутбук, убедившись, что она ровно расположена на направляющих штифтах.

Используйте отвёртку Framework, чтобы закрутить 16 фиксирующих T5 Torx-винтов в указанном порядке (начиная с винта 2), чтобы равномерно зафиксировать среднюю панель.

Установите разъём кабеля средней пластины на его место и нажмите вниз для подключения.

Ваши модули ввода могут отличаться, но процедура их снятия одинакова.

Совместите верхнюю кромку модуля ввода с верхней кромкой ноутбука.

Установите модуль ввода на ноутбук, позволив магнитам зафиксировать клавиатуру на месте.

Убедитесь, что модуль ввода правильно установлен на своих фиксаторах и плотно прилегает к краям ноутбука.

Повторите то же самое для остальных модулей ввода.

Совместите верхнюю кромку клавиатуры с верхней кромкой ноутбука.

Установите клавиатуру на ноутбук и дайте магнитам зафиксировать её на месте.

Убедитесь, что клавиатура правильно установлена на своих фиксаторах и плотно прилегает к краям ноутбука.

Установите модуль тачпада плоско в вырез так, чтобы его защёлки были правильно выровнены.

Нажмите на модуль тачпада вниз и сдвиньте его на место, выровняв с нижней кромкой ноутбука.

Установите прокладку тачпада на её место на ноутбуке, слегка свесив нижнюю кромку.

Сдвиньте прокладку тачпада вверх по ноутбуку, чтобы зафиксировать её.

Повторите ту же процедуру для второй прокладки тачпада.
