Замена радиатора на Lenovo ThinkPad T460s
Если вентилятор вашего Lenovo ThinkPad T460s (все модели) работает очень громко постоянно, вероятно, радиатор процессора неисправен. Используйте это руководство, чтобы заменить модуль радиатора процессора.
Модуль радиатора процессора используется для рассеивания тепла от процессора. Неисправный радиатор не может эффективно передавать тепло, и это может привести к перегреву или поломке вашего компьютера.
Это руководство поможет вам заменить радиатор процессора. Перед использованием этого руководства убедитесь, что у вас есть новый радиатор процессора для замены и инструменты, которые мы перечисляем.
Перед началом убедитесь, что ваш ноутбук полностью выключен и отключен от внешнего источника питания.
Убедитесь, что у вас есть отвертка нужного размера, чтобы не сорвать винты.
Шаг 1
Перед началом убедитесь, что ноутбук выключен и заряд батареи снижен до 25%.
Удалите пять винтов Philips #1 длиной 5.5 мм, фиксирующих заднюю крышку.
Эти винты удерживаются, и их нельзя полностью снять с задней крышки.
Поднимите и снимите заднюю крышку.
Шаг 2
Удалите пять винтов Philips #1 длиной 5.5 мм, фиксирующих две батареи.
Шаг 3
Отключите двухпроводной разъем от материнской платы, аккуратно потянув его к батарее.
Тяните параллельно батарее, а не вверх.
Шаг 4
Каждая батарея имеет черную вкладку, закрывающую электрические контакты.
Поднимите батарею за вкладку и снимите ее с устройства.
Шаг 5

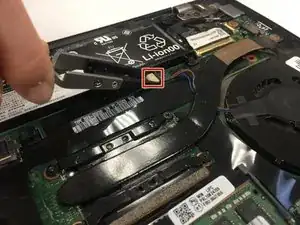

Сначала снимите кабель питания вентилятора, выделенный красным квадратом.

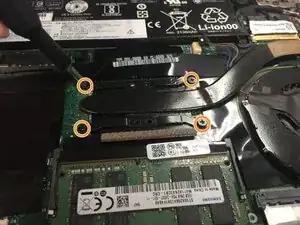

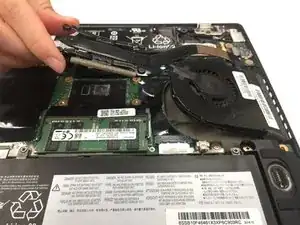

Ослабьте четыре винта Philips #1 длиной 5.5 мм, отмеченные красным кругом, чтобы снять сборку радиатора.
Эти 4 винта нельзя удалить, поскольку они удерживаются с задней стороны.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
