Замена вентилятора Dell 1350cnw

Вставьте лопаточку за каждый конец пластикового ободка. Подденьте наружу, чтобы отщёлкнуть и оттянуть концы вперёд от принтера.

Примечание — чтобы отщёлкнуть правый конец, потребуется открыть крышку тонера для доступа.

Вставьте лопаточку между передней панелью и верхней крышкой принтера и подденьте вперёд, чтобы освободить защёлки, удерживающие верхний край на месте.

Наклоните верхнюю часть передней панели от принтера и снимите её, поднимая вверх.

Отщёлкните задний конец пластикового декоративного профиля, поддев его от задней панели принтера.

Потяните профиль к задней части принтера.

Наклоните верхний край от принтера и поднимите, чтобы снять.

Подденьте передний край модуля панели управления, чтобы отщёлкнуть его.

Поднимите передний край и слегка потяните модуль вперёд, чтобы освободить задний край.

Вытяните кабельный разъём, чтобы отключить дисплей/модуль панели управления.

Снимите нижнюю переднюю заслонку, аккуратно согнув её посередине и вынимая направляющие штифты по одному с каждого конца.

Снимите оба винта «Phillips» 7 мм, крепящие переднюю крышку.

Отщёлкните по три защёлки на каждом конце передней крышки, поддев и отводя наружу и вперёд лопаточкой, как показано.

Выдвиньте нижний край от принтера и потяните переднюю крышку вниз от верхнего края, чтобы снять её.

Отверните оба винта M3 «Phillips» 5 мм, крепящие кронштейны верхней крышки к шасси.

Оттяните кронштейны верхней крышки вперёд от металлической рамы и поднимите, чтобы ослабить передний край верхней крышки.

Подденьте защёлку верхней крышки с фиксирующего штыря на задней части принтера и поднимите угол верхней крышки.

Разведите задний край верхней крышки и заднюю крышку принтера, чтобы отщёлкнуть верхнюю крышку.

Поднимите верхнюю крышку от угла панели управления, тянув в направлении заднего правого угла.

Примечание — верхняя крышка должна отщёлкнуться от заднего угла с придельным/боковым элементом, остающимся прилегающим.

Отщёлкните задний край боковой крышки, поддев её от задней панели принтера.

Оттяните верх боковой панели от принтера.

Поднимите принтер снизу, чтобы освободить нижние защёлки — боковая панель отваливается от принтера.

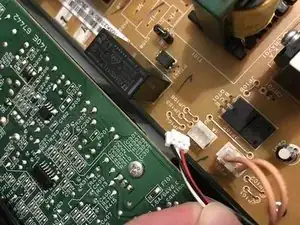

Выньте разъём питания вентилятора с платы блока питания и уложите кабель в обход.

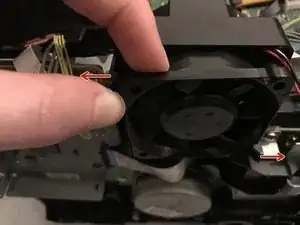

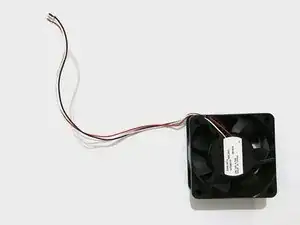

Снимите оба фиксирующих зажима с вентилятора и вытащите вентилятор из корпуса для удаления.
