Замена корпуса принтера Canon Selphy CP910
Canon Selphy CP910 используется для печати фотографий с камеры и по Wi‑Fi. Если имеются проблемы с корпусом принтера, может потребоваться его снятие. Для информации по поиску и устранению неполадок Canon Selphy CP910 перейдите к разделу Canon Selphy CP910 Troubleshooting.
Свяжитесь с производителем для запроса деталей для Canon Selphy CP910.
Шаг 1

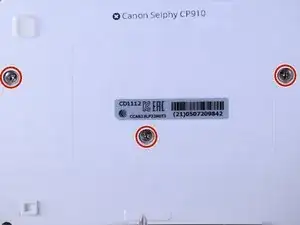

Переверните принтер.
Используйте биту PH1, чтобы выкрутить три винта 8 мм в средней части задней панели.
Сохраните эти винты, они понадобятся при сборке принтера.
Шаг 2

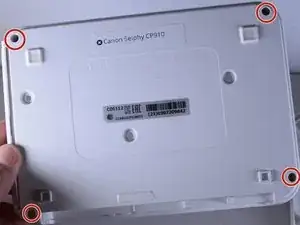

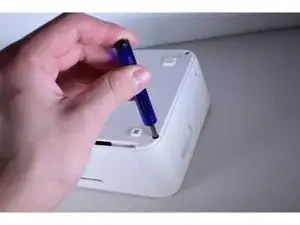

Ослабьте четыре угловых винта 10 мм.
Отвертка с длинным стержнем диаметром примерно 7 мм облегчит доступ к этим винтам.
Шаг 3

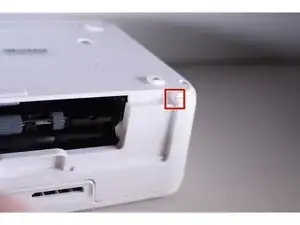

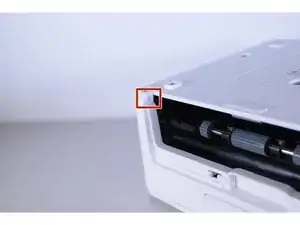

Поверните устройство и снимите крышку «open».
Эту крышку необходимо снять, чтобы разбирать принтер.
Аккуратно согните крышку и снимите её с петель.
Шаг 4

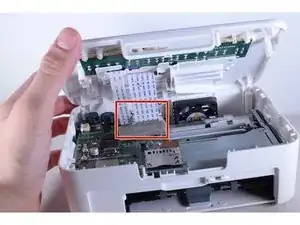

Переверните устройство обратно и приподнимите верхнюю панель.
Отключите ленточные кабели, идущие к ЖК‑экрану.
Снимите верхнюю панель.
Шаг 5

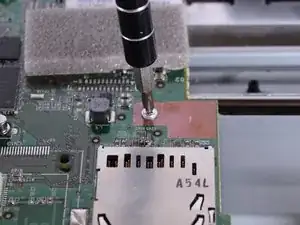

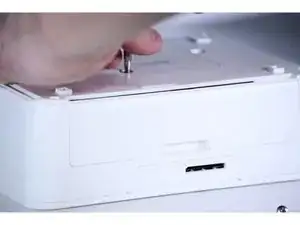

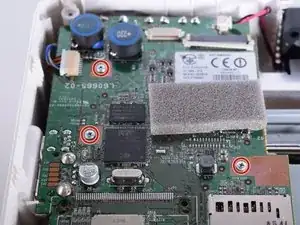

Используйте отвёртку PH1, чтобы выкрутить три винта на материнской плате.
Шаг 6

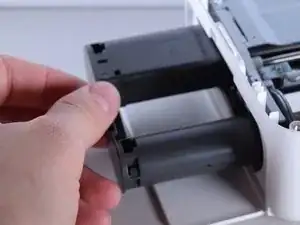

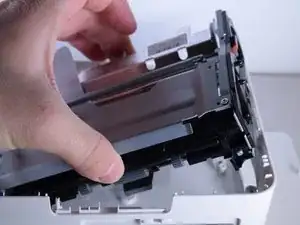

Снимите принтер.
Это предотвратит выпадение принтера во время ремонта.
Шаг 7

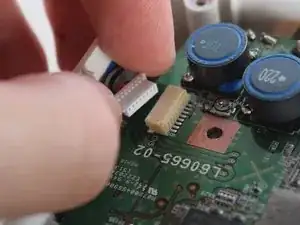

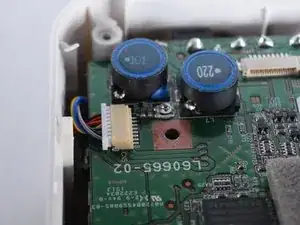

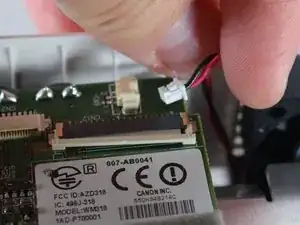

Отсоедините выходные разъёмы.
Будьте осторожны! Не тяните чрезмерно, провода могут порваться.
Выходные разъёмы расположены по углам материнской платы.
Шаг 8

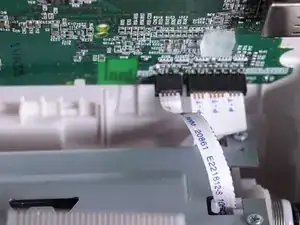

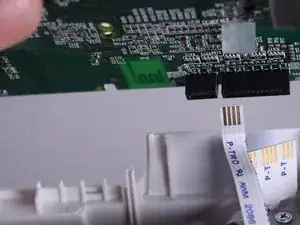

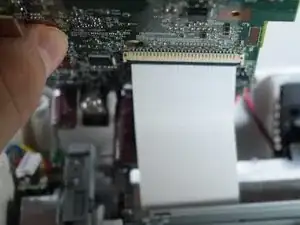

К материнской плате подключены ещё три ленточных кабеля.
Отсоедините эти кабели.
Будьте осторожны, не тяните сильно.
Шаг 9

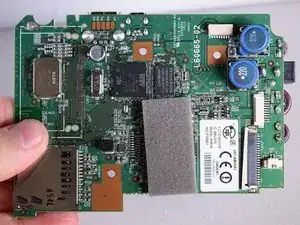

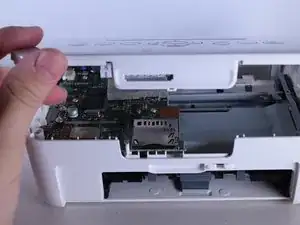

Отделите материнскую плату от основного жёсткого диска.
Шаг 10

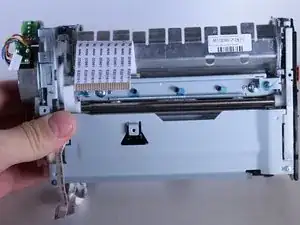

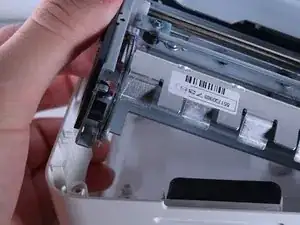

Снимите основной жёсткий диск с корпуса принтера.
Шаг 11

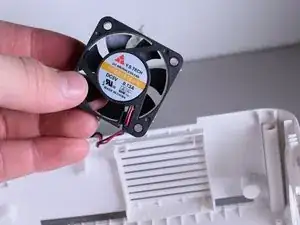

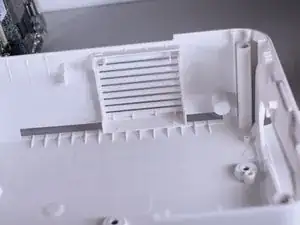

Аккуратно снимите вентилятор с корпуса.
Вентилятор приклеен к корпусу. При установке в новый корпус используйте горячий клей для фиксации.
Шаг 12

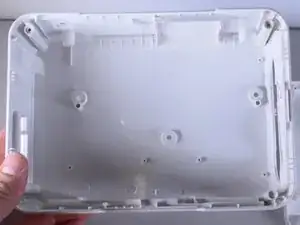

Пустой корпус будет выглядеть так после удаления всех частей.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
