Замена печатающей LED-платы Dell 1350cnw

Вставьте монтажный инструмент за каждый конец пластиковой полосы. Оттяните наружу, чтобы отщелкнуть и отвести концы вперёд от принтера.

Примечание — для отщёлкивания правого конца требуется открыть крышку тонера для доступа.

Вставьте монтажный инструмент между передней полосой и верхней крышкой принтера и отожмите вперёд, чтобы освободить защёлки, удерживающие верхний край на месте.

Наклоните верхнюю часть передней полосы от принтера и поднимите, чтобы снять.

Отщёлкните задний конец пластиковой отделки, оттянув её от задней панели принтера.

Потяните отделочный элемент в сторону задней части принтера.

Наклоните верхний край от принтера и поднимите, чтобы снять.

Подденьте передний край модуля панели управления, чтобы отщёлкнуть.

Поднимите передний край и потяните модуль немного вперёд, чтобы отщёлкнуть задний край.

Выньте разъём кабеля, чтобы отключить модуль дисплея/панели управления.

Снимите переднюю нижнюю заслонку, аккуратно согнув её посередине и вытаскивая фиксирующие штифты по одному с каждого конца.

Удалите оба крестообразных винта 7 мм, крепящие переднюю крышку.

Отщёлкните три защёлки вдоль каждого конца передней крышки, поддев наружу и вперёд монтажным инструментом, как показано.

Выдвиньте нижний край от принтера и опустите переднюю крышку вниз, чтобы снять её с верхнего края.

Отверните оба крестообразных винта M3 5 мм, крепящие кронштейны верхней крышки к шасси.

Сдвиньте кронштейны верхней крышки вперёд с металлической рамки и поднимите, чтобы ослабить передний край верхней крышки.

Подденьте защёлку верхней крышки с фиксирующего штифта в задней части принтера и поднимите угол верхней крышки.

Отделите задний край верхней крышки и заднюю крышку принтера, чтобы отщёлкнуть верхнюю крышку.

Поднимите верхнюю крышку от угла панели управления, потянув в направлении заднего правого угла.

Примечание — верхняя крышка должна отщёлкнуться от заднего угла с прикреплённым всё ещё угловым/боковым элементом.

Отщёлкните задний край боковой крышки, поддев её от задней панели принтера.

Отведите верх боковой панели от принтера.

Поднимите принтер снизу, чтобы освободить нижние защёлки, и боковая панель снимется с принтера.

Выньте штекер модуля WiFi из платы USB/Ethernet, чтобы отключить его.

Отверните крестообразный винт 7 мм, крепящий модуль WiFi к принтеру, и снимите модуль WiFi.

Поднимите фиксирующую защёлку, чтобы отщёлкнуть и освободить гибкий ленточный кабель данных.

Осторожно вытяните гибкий ленточный кабель из разъёма.

Вытяните меньший гибкий ленточный кабель из его разъёма, чтобы снять, и повторите для оставшихся двух разъёмов.

Отверните крестообразный винт M3 4 мм, крепящий разъём USB к задней пластине.

Отверните четыре крестообразных винта M3 5 мм, крепящие плату USB/Ethernet к кронштейну, и снимите плату с принтера.

Отверните крестообразный винт M3 5 мм на кронштейне вентилятора.

Отсоедините фиксирующий зажим в нижней правой части кронштейна вентилятора, чтобы ослабить его от принтера.

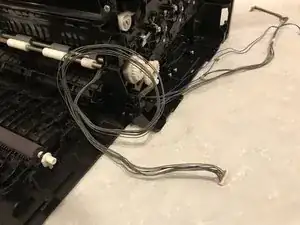

Отведите кабели от платы USB/Ethernet и снимите их с жгута на задней части кожуха вентилятора.

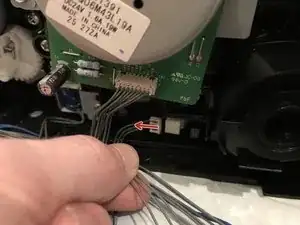

Вытащите четыре отмеченных круглых разъёма кабелей, чтобы отключить, и отведите оставшиеся кабели от проводного жгута.

Поднимите сборку вентилятора/кронштейна и снимите её с принтера.

Вытащите все указанные штекеры кабелей с основной платы управления.

Отведите все кабели от проводного жгута на боковой стороне принтера.

Нажмите фиксирующий штифт в нижнем правом углу нижнего кронштейна кабеля и немного оттяните кронштейн от принтера.

Нажмите вниз фиксирующий штифт в верхнем левом углу кронштейна кабеля и потяните вниз и наружу из-под опорного кронштейна платы USB/Ethernet.

Оттяните кронштейн кабеля от принтера.

Вытащите 3-контактный разъём под основным приводным мотором, чтобы отключить.

Протяните этот кабель через кронштейн кабеля, чтобы отделить и снять кронштейн.

Вытащите плоский гибкий кабель, чтобы снять его с верхней части платы вывода изображения.

Открутите четыре 5 мм винта M3 с крестообразным шлицем в углах пластины над платой вывода изображения.

Откиньте фиксирующую планку каждого из пяти разъёмов для плоского гибкого кабеля и аккуратно выньте кабель для снятия.

Открутите три 5 мм винта M3 с крестообразным шлицем, крепящие кронштейн платы USB/Ethernet к принтеру, и снимите кронштейн.

Снимите 30 мм зубчатое колесо.

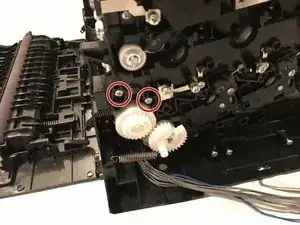

Открутите оба 5 мм винта M3, удерживающие узел маленького держателя шестерен.

Наклоните держатель шестерен в сторону от принтера и снимите его.

Наклон верхнего края в сторону первым, как показано, помогает предотвратить падение шестерён при снятии этой детали.

Открутите два 5 мм винта M4 с крестообразным шлицем.

Открутите 7 мм винт с крестообразным шлицем.

Снимите 25 мм шестерню. (Обычно это позволяет соседней шестерне (зелёная стрелка, за внешним кронштейном) сняться вместе с мотором/приводным узлом; если нет, эту шестерню можно поставить обратно позже).

Оттяните главный приводной мотор/сборку шестерён от принтера и снимите её.

25 мм ведущая шестерня (жёлтая стрелка) и 30 мм шестерня (оранжевая стрелка) могут быть заменены после снятия моторного узла.

Снимите четыре 7 мм винта с крестообразным шлицем, удерживающие заднюю крышку принтера.

Вытащите разъём датчика задней крышки с платы блока питания.

Отведите пару датчиков светло-розового цвета от проводного жгута и снимите их.

Отстегните заднюю крышку напротив отведённых кабелей, поддев её от остальной части принтера при помощи инструмента для поддевания.

Теперь заднюю крышку можно снять с принтера.

Снимите четыре картриджа с тонером из принтера.

Сдвиньте внешнюю крышку к задней части принтера, чтобы вытащить направляющие штифты, и снимите её.

Перед удалением этой части рекомендуется разместить принтер на поверхности, которую можно протереть, или на полиэтиленовой пленке, особенно если присутствует большое количество рассыпанного тонера, иначе это сильно запачкает окружение.

Снимите шесть 7 мм винтов с крестообразным шлицем, удерживающих внутреннюю крышку отсека тонера на принтере.

Отключите три разъёма управления/данных тонера (два с платы управления и один с платы блока питания), потянув разъём вверх с платы.

Отведите и снимите эти кабели с переднего направляющего кабелей.

Отключите силовой кабель блока запекания, сжав верхнюю часть фиксирующего клипа и потянув разъёмы вверх с платы блока питания.

Отведите силовой кабель блока запекания из направляющей кабелей на задней части внутренней крышки отсека тонера.

Нажмите вниз на фиксирующий кронштейн выключателя питания, чтобы освободить крышку от выключателя.

Оттяните внутреннюю крышку отсека тонера от принтера, аккуратно поднимая крышку над пружинами, проходящими через неё (в противном случае они могут уронить дополнительный тонер), чтобы снять сборку внутренней крышки отсека тонера.

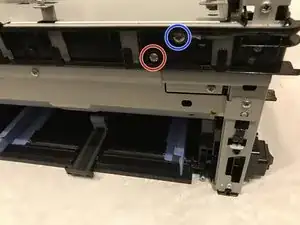

Открутите три крестообразных винта M4 длиной 5 мм.

Открутите два крестообразных винта длиной 7 мм.

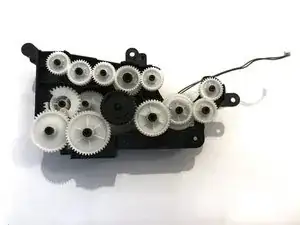

Оттяните узел внешнего держателя шестерёнок от принтера и снимите его.

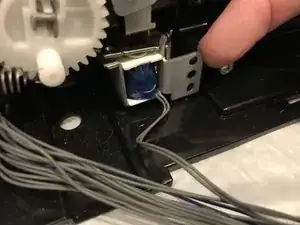

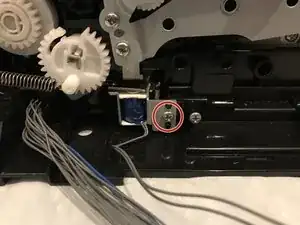

Открутите крестообразный винт длиной 7 мм, фиксирующий соленоид.

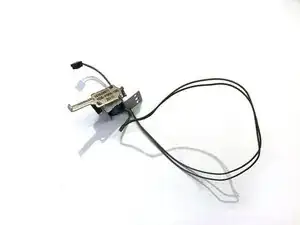

Снимите кронштейн соленоида, сорвав его с монтажных штырей, и удалите из принтера.

Отсоедините все оставшиеся кабели от платы управления.

Открутите четыре крестообразных винта M3 длиной 5 мм в углах.

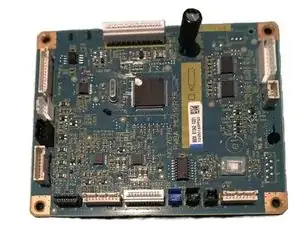

Поднимите плату (PCB) и выньте её.

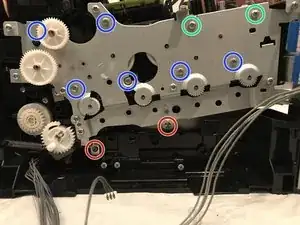

Открутите два крестообразных винта M3 длиной 5 мм.

Открутите шесть крестообразных винтов длиной 7 мм (верхний левый винт на фото скрыт за шестернёй 25 мм).

Открутите два крестообразных винта M4 длиной 5 мм.

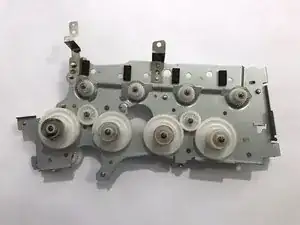

Оттяните держатель шестерёнок и снимите его с принтера.

Нажмите фиксирующий зажим и выньте разъём питания переменного тока из платы блока питания.

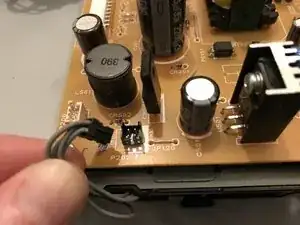

Выньте 4-контактный выходной разъём питания с противоположного конца платы.

Открутите четыре крестообразных винта M3 длиной 5 мм и поднимите плату блока питания из принтера.

Открутите крестообразный винт M4 длиной 5 мм, крепящий провод заземления к шасси.

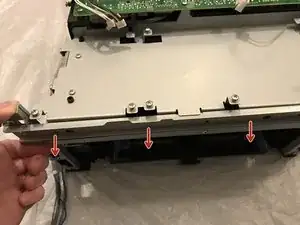

Открутите по одному крестообразному винту M3 длиной 5 мм на каждом конце кронштейна кабеля.

Оттяните кронштейн от принтера и снимите его.

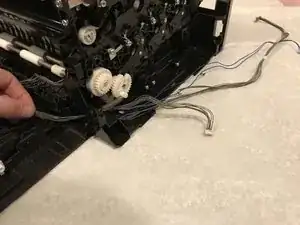

Освободите кабели датчиков CTD/ADC из задней крышки принтера.

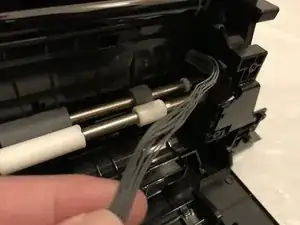

Протяните кабель и разъём через отверстие.

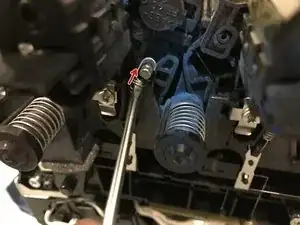

Открутите по две крестообразные винта длиной 7 мм с каждой стороны узла печати.

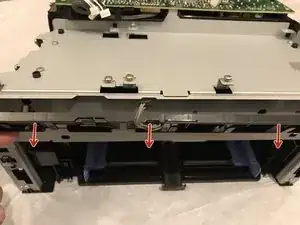

Слегка оттяните переднюю рамку от узла печати.

Поднимите узел печати сначала со стороны переднего края и затем удалите его из принтера.

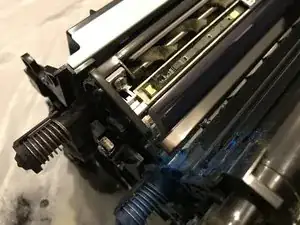

Поднимите и расцепите пружину на каждом конце блока тандемного вала тонера.

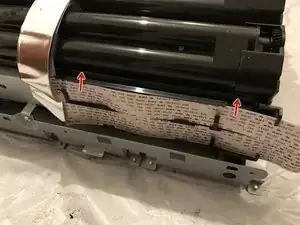

Вытащите плоские гибкие кабели, если они мешают доступу к снимаемому блоку тандемного вала тонера.

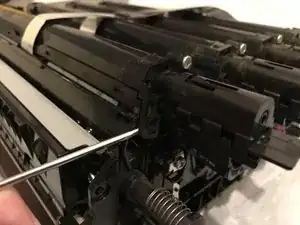

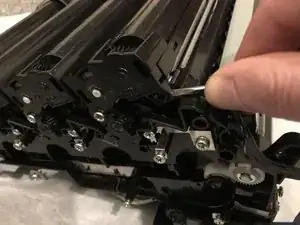

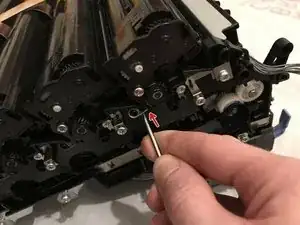

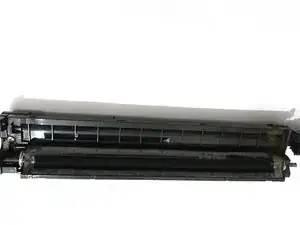

Используйте монтажный инструмент или маленькую плоскую отвертку, чтобы поддеть фиксирующий зажим на любом конце блока тандемного вала тонера, затем снимите вал с узла печати.

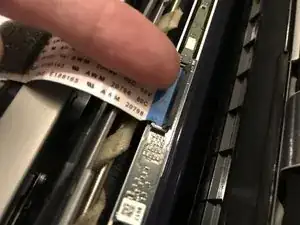

Поднимите фиксирующую планку на коннекторе плоского гибкого кабеля и извлеките кабель.

Открутите крестообразный винт длиной 7 мм, фиксирующий кронштейн на каждом конце печатной платы.

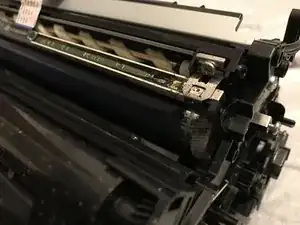

Отстегните кронштейны и поднимите светодиодную плату.

Снятие или замена этой детали приведёт к небольшой рассинхронизации печати для соответствующего цвета; это можно исправить, выполнив процедуру выравнивания/калибровки в настройках принтера.
