Удаление застрявшей бумаги изнутри фьюзера

Вставьте лопаточку за каждый конец пластикового паза. Подденьте наружу, чтобы отщелкнуть и потяните концы вперёд от принтера.

Примечание — для отщёлкивания правого конца требуется открыть крышку тонера для доступа.

Вставьте лопаточку между передней полосой и верхней крышкой принтера и подденьте вперёд, чтобы освободить защёлки, фиксирующие верхний край.

Откиньте верхнюю часть передней полосы от принтера и снимите её, подняв вверх.

Отщёлкните задний конец пластиковой окантовки, поддев её от задней панели принтера.

Потяните окантовку в сторону задней части принтера.

Откиньте верхний край от принтера и снимите её, подняв вверх.

Подденьте передний край модуля панели управления, чтобы отщёлкнуть.

Поднимите передний край и немного потяните модуль вперёд, чтобы освободить задний край.

Отключите разъём кабеля, вытащив его, чтобы отсоединить модуль дисплея/панели управления.

Снимите переднюю нижнюю заслонку, аккуратно согнув её посередине и вынимая крепёжные штифты по одному с каждого конца.

Снимите оба винта с крестообразным шлицем 7 мм, фиксирующие переднюю крышку.

Отщёлкните три защёлки вдоль каждого конца передней крышки, поддев наружу и вперёд лопаточкой, как показано.

Выдвиньте нижний край от принтера и потяните переднюю крышку вниз от верхнего края, чтобы снять её.

Отверните оба винта с крестообразным шлицем M3 5 мм, удерживающие кронштейны верхней крышки на шасси.

Сдвиньте вперёд кронштейны верхней крышки с металлической рамы и поднимите их, чтобы ослабить передний край верхней крышки.

Подденьте защёлку верхней крышки с опорного штыря на задней части принтера и приподнимите угол верхней крышки.

Подденьте задний край верхней крышки и заднюю крышку принтера, чтобы отщёлкнуть верхнюю крышку.

Поднимите верхнюю крышку от угла панели управления, тянув в сторону заднего правого угла.

Примечание — верхняя крышка должна отщёлкнуться от заднего угла с угловой/примыкающей деталью, остающейся прикреплённой.

Перед работой с модулем фьюзера убедитесь, что он остыл после последнего использования, так как фьюзер нагревается до высокой температуры при печати.

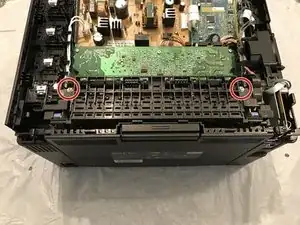

Отверните два винта с крестообразным шлицем 10 мм, удерживающие верхнюю крышку на модуле фьюзера.

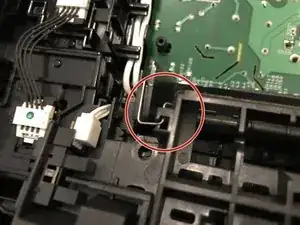

Отстегните правый конец (если смотреть со стороны задней части принтера), потянув вперёд и наружу из-под фиксатора.

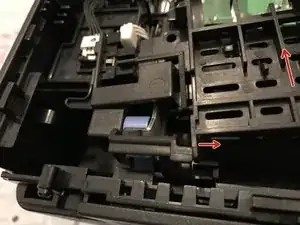

Отстегните левый конец крышки, сдвинув правый конец вперёд до тех пор, пока левый фиксатор не освободится из удерживающего элемента.

При подъёме крышки будьте осторожны, чтобы не деформировать удерживающую пружину.

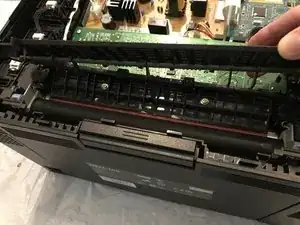

Верхняя крышка фьюзера может быть приподнята, как показано, чтобы получить доступ внутрь блока фьюзера и удалить оставшиеся фрагменты застрявшей бумаги.

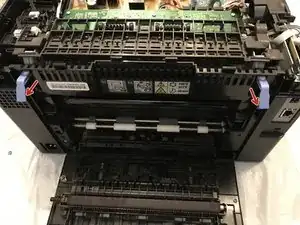

Если бумага застряла между валами, приподнимите две синие защёлки под задней крышкой, чтобы снять давление с валов, и вытяните бумагу.
