Замена соленоида Dell 1350cnw

Шаг 1

Вставьте лопатку за каждый конец пластиковой полосы. Отжмите наружу, чтобы освободить зажимы, и потяните концы вперед, подальше от принтера.

Примечание: Чтобы освободить правый конец, необходимо открыть крышку картриджа для доступа.

Шаг 2

Вставьте лопатку между передней полосой и верхней крышкой принтера и отожмите вперед, чтобы освободить зажимы, удерживающие верхнюю кромку на месте.

Шаг 3

Наклоните верхнюю часть передней полосы от принтера и поднимите её, чтобы снять.

Шаг 4

Освободите задний конец пластикового окантовки, отжимающим движением от задней панели принтера.

Тяните окантовку к задней части принтера.

Наклоните верхнюю кромку от принтера и поднимите её, чтобы снять.

Шаг 5

Отожмите передний край модуля панели управления, чтобы освободить его.

Поднимите передний край и немного потяните модуль вперед, чтобы освободить задний край.

Вытяните разъем кабеля, чтобы отключить модуль экрана/панели управления.

Шаг 6

Снимите переднюю нижнюю крышку, осторожно изгибая её в середине и вытаскивая фиксирующие штифты по одному с каждого конца.

Шаг 7

Удалите оба шестигранных винта 7 мм, удерживающих переднюю крышку на месте.

Шаг 8

Освободите три зажима по краям передней крышки, отжимая их наружу и вперед, как показано.

Шаг 9

Выдвиньте нижний край от принтера и потяните переднюю крышку вниз, уходя от верхнего края, чтобы снять.

Шаг 10

Освободите оба винта 5 мм M3 с помощью шлицевой отвертки, удерживающие кронштейны верхней крышки к шасси.

Шаг 11

Потяните кронштейны верхней крышки вперед от металлической рамы и поднимите, чтобы ослабить передний край верхней крышки.

Шаг 12

Отожмите зажим верхней крышки от фиксирующего штифта в задней части принтера и поднимите угол верхней крышки.

Шаг 13

Разжать задний край верхней крышки и задней крышки принтера, чтобы освободить верхнюю крышку.

Шаг 14

Поднимите верхнюю крышку из угла панели управления, тянув к заднему правому углу.

Примечание: Верхняя крышка должна освободиться от заднего угла с прикрепленным углом/боковой частью.

Шаг 15

Разжать задний край боковой крышки, отжимая от задней панели принтера.

Оттяните верхнюю часть боковой панели от принтера.

Поднимите принтер снизу, чтобы освободить нижние зажимы, и боковая панель отпадет от принтера.

Шаг 16

Вытяните разъем модуля WiFi из платы USB/Ethernet, чтобы отключить его.

Шаг 17

Освободите винт 7 мм с помощью шлицевой отвертки, удерживающий модуль WiFi к принтеру, и удалите модуль WiFi.

Шаг 18

Поднимите зажим блокировки, чтобы освободить и снять плоский гибкий кабель данных.

Осторожно вытяните плоский гибкий кабель из разъема.

Шаг 19

Вытяните меньший плоский гибкий кабель из разъема, чтобы удалить, и повторите для оставшихся двух разъемов.

Шаг 20

Освободите винт 4 мм M3 с помощью шлицевой отвертки, удерживающий USB разъем к задней крышке.

Освободите четыре винта 5 мм M3 с помощью шлицевой отвертки, удерживающие плату USB/Ethernet к кронштейну, и извлеките плату из принтера.

Шаг 21

Освободите винт 5 мм M3 от кронштейна вентилятора.

Отпустите зажим крепления на нижней правой стороне кронштейна вентилятора, чтобы ослабить его от принтера.

Шаг 22

Отсоедините кабели от платы USB/Ethernet и извлеките их из жгута на задней стороне корпуса вентилятора.

Вытащите четыре окруженных кабельных разъема, чтобы отключить, и отсоедините оставшиеся кабели от жгута проводов.

Снимите узел вентилятора/кронштейна с принтера для извлечения.

Шаг 23

Вытащите все указанные разъемы кабелей из главной платы управления.

Отсоедините все кабели от жгута проводов на стороне принтера.

Шаг 24

Нажмите на фиксирующий штифт в нижнем правом углу нижнего кронштейна кабеля, слегка отодвинув кронштейн от принтера.

Нажмите на фиксирующий штифт в верхнем левом углу кронштейна кабеля и потяните вниз и наружу из-под кронштейна крепления платы USB/Ethernet.

Оттяните кронштейн кабеля от принтера.

Шаг 25

Вытащите плоский гибкий кабель для извлечения с верхней стороны платы вывода изображения.

Открутите четыре винта Phillips M3 длиной 5 мм на углах платы вывода изображения.

Шаг 26

Поднимите фиксирующую планку на каждом из пяти разъемов плоского гибкого кабеля и осторожно вытяните кабель для извлечения.

Шаг 27

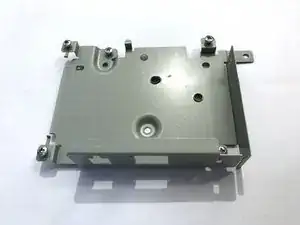

Открутите три винта Phillips M3 длиной 5 мм, крепящие кронштейн платы USB/Ethernet к принтеру, и снимите кронштейн.

Шаг 28

Снимите шестерню диаметром 30 мм.

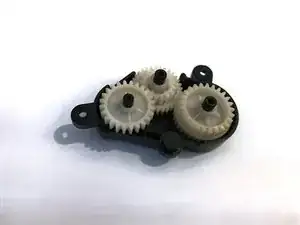

Открутите оба винта Phillips M3 длиной 5 мм, удерживающих малый узел шестерни на месте.

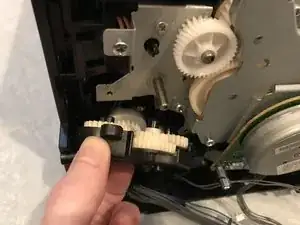

Наклоните узел шестерни от принтера и снимите.

Сначала наклоняя верхний край, как показано, вы избегаете падения шестерен при снятии этой детали.

Шаг 29

Открутите два винта Phillips M4 длиной 5 мм.

Открутите винт Phillips длиной 7 мм.

Снимите шестерню диаметром 25 мм. (Это обычно позволяет соседней шестерне (зеленая стрелка, за внешним кронштейном) сняться вместе с узлом двигателя/привода; если этого не произошло, шестерню можно установить обратно позже).

Оттяните основной узел двигателя/шестерни от принтера для извлечения.

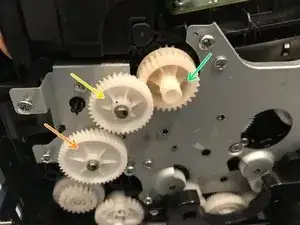

Шестерня привода диаметром 25 мм (желтая стрелка) и шестерня диаметром 30 мм (оранжевая стрелка) могут быть заменены после извлечения узла двигателя.

Шаг 30

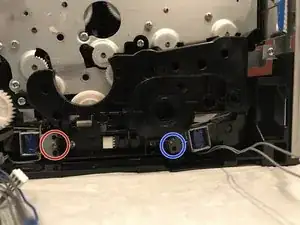

Открутите винт Phillips длиной 7 мм, удерживающий соленоид на месте (красный окруженный винт для заднего соленоида, синий для переднего соленоида).

Используйте инструмент для поддевания (или плоскую отвёртку), чтобы отодвинуть кронштейн соленоида вперед, сняв его с направляющих штифтов.

Шаг 31

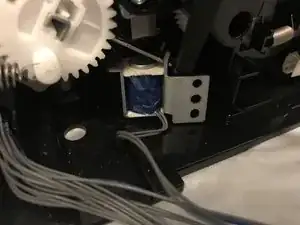

Соленоид расположен поблизости задней части принтера.

Примечание - более длинный кабель и черный разъем.

Шаг 32

Находится ближе к передней части принтера.

Примечание - более короткий кабель, чем у заднего соленоида, и белый разъем.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
