Замена дисплея Canon Selphy CP910

Canon Selphy CP910 используется для печати фотографий с камеры и через WiFi. Если есть проблемы с ЖК-экраном принтера, возможно, его необходимо будет снять. Для получения информации о диагностике проблем с Canon Selphy CP910 перейдите в раздел Диагностика Canon Selphy CP910.

Свяжитесь с производителем для получения информации о запчастях для Canon Selphy CP910.

Шаг 1

Переверните принтер.

Используйте биту PH1, чтобы открутить три винта по 8 мм в центре задней панели.

Запомните эти винты, так как они понадобятся для сборки принтера.

Шаг 2

Ослабьте четыре винта по 10 мм в углах.

Отвертка с длинным стержнем диаметром около 7 мм облегчит доступ к этим винтам.

Шаг 3

Поверните устройство и снимите крышку "open".

Эта крышка должна быть снята, чтобы разобрать принтер.

Осторожно согните крышку и снимите её с петлей.

Шаг 4

Верните устройство обратно и поднимите верхнюю панель.

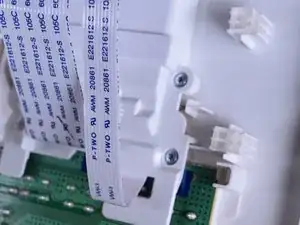

Отключите шлейфы, ведущие к ЖК-экрану.

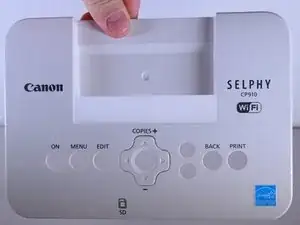

Снимите верхнюю панель.

Шаг 5

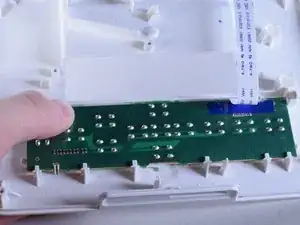

Как только вы снимете верхнюю панель, переверните устройство.

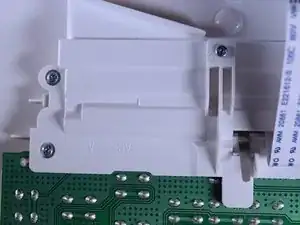

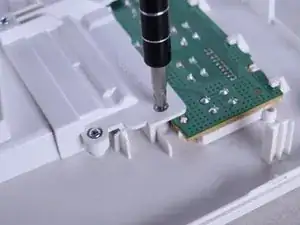

Используйте биту PH0, чтобы открутить пять [size] винтов.

Шаг 6

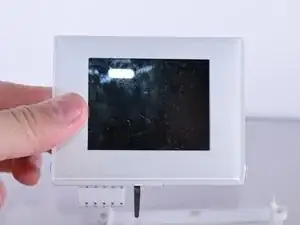

Вытащите ЖК-экран из основного корпуса.

Экран должен свободно выдвигаться.

Шаг 7

Перевод руководства с ifixit.com
