Замена платы блока питания Dell 1350cnw

В этом руководстве показано, как получить доступ и снять плату блока питания принтера, расположенную в передней части принтера под верхней крышкой.

Шаг 1

Вставьте монтажный инструмент за каждый конец пластикового ободка. Подденьте наружу, чтобы отщелкнуть и вытащить концы вперёд от принтера.

Примечание — для отщёлкивания правого конца требуется открыть крышку тонера для доступа.

Шаг 2

Вставьте монтажный инструмент между передней планкой и верхней крышкой принтера и подденьте вперёд, чтобы освободить защёлки, удерживающие верхний край.

Шаг 3

Наклоните верхнюю часть передней планки от принтера и поднимите, чтобы снять.

Шаг 4

Отщёлкните задний конец пластиковой накладки, поддев её от задней панели принтера.

Потяните накладку в направлении задней части принтера.

Наклоните верхний край от принтера и поднимите, чтобы снять.

Шаг 5

Подденьте передний край модуля панели управления, чтобы разъединить защёлки.

Поднимите передний край и сдвиньте модуль вперёд немного, чтобы отцепить задний край.

Вытащите кабельный разъём, чтобы отключить модуль дисплея/панели управления.

Шаг 6

Снимите переднюю нижнюю крышку, аккуратно согнув её посередине и вытаскивая направляющие штифты по одному с каждого конца.

Шаг 7

Удалите оба винта Филлипс 7 мм, фиксирующие переднюю крышку.

Шаг 8

Отщёлкните три защёлки вдоль каждого конца передней крышки, поддев наружу и вперёд монтажным инструментом, как показано.

Шаг 9

Выдвиньте нижний край от принтера и опустите переднюю крышку вниз от верхнего края, чтобы снять.

Шаг 10

Отверните оба винта Филлипс M3 5 мм, крепящие кронштейны верхней крышки к шасси.

Шаг 11

Сдвиньте кронштейны верхней крышки вперёд с металлической рамы и поднимите, чтобы ослабить передний край верхней крышки.

Шаг 12

Подденьте защёлку верхней крышки с направляющего штифта в задней части принтера и поднимите угол верхней крышки.

Шаг 13

Разведите задний край верхней крышки и заднюю крышку принтера, чтобы отщёлкнуть верхнюю крышку.

Шаг 14

Поднимите верхнюю крышку от угла панели управления, потянув в направлении заднего правого угла.

Примечание — верхняя крышка должна отщёлкнуться от заднего угла с сохранившимся прикреплённым угловым/боковым элементом.

Шаг 15

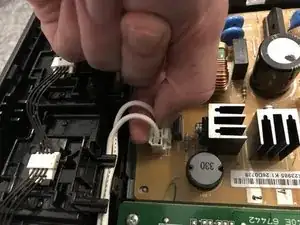

Отключите оба сетевых разъёма питания (вход блока питания и питание закрепителя), нажав на фиксирующую защёлку каждого разъёма и потянув вверх от печатной платы, чтобы снять.

Шаг 16

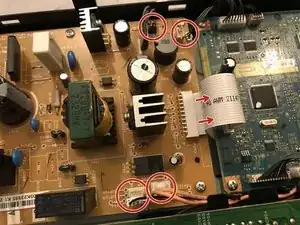

Поднимите отмеченные электрические разъёмы, чтобы снять их с платы блока питания.

Вытащите один конец ленточного кабеля из его разъёма, чтобы отключить.

Ленточный кабель может быть проще снять, потянув вверх от платы управления (зелёная печатная плата), а не вынимая горизонтально с платы блока питания.

Шаг 17

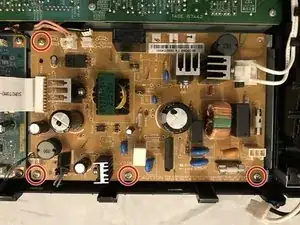

Отверните четыре винта Филлипс M3 5 мм, фиксирующие плату блока питания, и поднимите печатную плату из принтера.

Заключение

Для сборки устройства выполните эти действия в обратном порядке.
