Замена платы управления Dell 1350cnw

Вставьте монтажный инструмент за каждый конец пластикового профиля. Подденьте наружу, чтобы отщёлкнуть и оттянуть концы от принтера.

Примечание — чтобы отщёлкнуть правый конец, потребуется открыть крышку тонера для доступа.

Вставьте монтажный инструмент между передней планкой и верхней крышкой принтера и подденьте вперёд, чтобы освободить защёлки, удерживающие верхний край.

Наклоните верхнюю часть передней планки от принтера и отнимите её для снятия.

Отщёлкните задний конец пластиковой накладки, поддев и отодвигая её от задней панели принтера.

Потяните накладку в направлении задней части принтера.

Наклоните верхний край от принтера и отнимите для снятия.

Подденьте передний край модуля панели управления, чтобы отщёлкнуть его.

Поднимите передний край и слегка потяните модуль вперёд, чтобы освободить задний край.

Выньте разъём кабеля, чтобы отключить дисплей/модуль панели управления.

Снимите нижнюю переднюю заслонку, аккуратно согнув её посередине и вытягивая направляющие штифты по одному с каждого конца.

Удалите оба винта Филлипс 7 мм, фиксирующие переднюю крышку.

Отщёлкните три защёлки вдоль каждого конца передней крышки, поддев монтажным инструментом наружу и вперёд, как показано.

Выньте нижний край, отодвинув его от принтера, и потяните переднюю крышку вниз от верхнего края для снятия.

Отвинтите оба винта Филлипс M3 5 мм, удерживающие кронштейны верхней крышки к шасси.

Сдвиньте кронштейны верхней крышки вперёд с металлической рамы и поднимите, чтобы ослабить передний край верхней крышки.

Подденьте защёлку верхней крышки с направляющего штифта сзади принтера и приподнимите угол верхней крышки.

Подденьте задний край верхней крышки и заднюю крышку принтера, чтобы отщёлкнуть верхнюю крышку.

Поднимите верхнюю крышку от угла панели управления, тянув в направлении заднего правого угла.

Примечание — верхняя крышка должна отщёлкнуться от заднего угла вместе с прикреплённым угловым/боковым элементом.

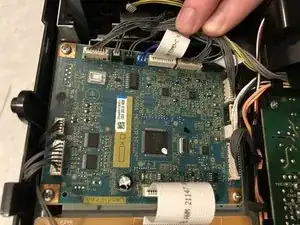

Поднимите каждый из разъёмов вокруг платы управления, чтобы отключить их.

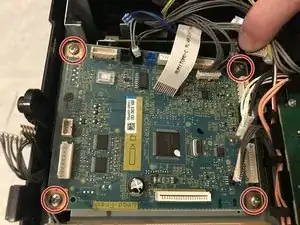

Отвинтите четыре винта M3 5 мм в углах платы управления и извлеките плату из принтера.

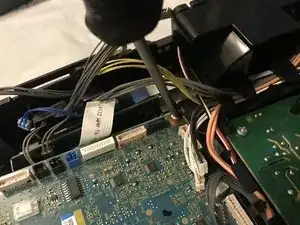

Часть корпуса вентилятора закрывает винт, ближайший к вентилятору, но обычно его можно открутить, наклонив отвёртку в сторону — если нет, корпус вентилятора можно снять для доступа.
