Замена платы вывода печати изображения Dell 1350cnw

Шаг 1

Вставьте монтажный инструмент за каждый конец пластикового плинта. Подденьте наружу, чтобы отщелкнуть и вытянуть концы вперёд от принтера.

Примечание — для отщёлкивания правого конца требуется открыть крышку тонера для доступа.

Шаг 2

Вставьте монтажный инструмент между передней планкой и верхней крышкой принтера и подденьте вперёд, чтобы освободить защёлки, удерживающие верхний край.

Шаг 3

Наклоните верхнюю часть передней планки от принтера и поднимите, чтобы снять.

Шаг 4

Отщёлкните задний конец пластиковой отделки, поддев от задней панели принтера.

Потяните отделочную деталь в сторону задней части принтера.

Наклоните верхний край от принтера и поднимите, чтобы снять.

Шаг 5

Подденьте передний край модуля панели управления, чтобы отщёлкнуть.

Поднимите передний край и слегка потяните модуль вперёд, чтобы освободить задний край.

Вытащите разъём кабеля, чтобы отключить дисплей/модуль панели управления.

Шаг 6

Снимите переднюю нижнюю заслонку, аккуратно сгибая её посередине и вытаскивая фиксирующие штифты по одному с каждого конца.

Шаг 7

Выверните оба крестообразных винта 7 мм, фиксирующие переднюю крышку.

Шаг 8

Отщёлкните три защёлки вдоль каждого конца передней крышки, поддевая наружу и вперёд монтажным инструментом, как показано.

Шаг 9

Выдвиньте нижний край от принтера и опустите переднюю крышку вниз, отводя от верхнего края, чтобы снять.

Шаг 10

Отверните оба крестообразных винта 5 мм М3, крепящие кронштейны верхней крышки к шасси.

Шаг 11

Сдвиньте кронштейны верхней крышки вперёд от металлической рамы и поднимите, чтобы ослабить передний край верхней крышки.

Шаг 12

Подденьте защёлку верхней крышки с направляющего штифта на задней части принтера и поднимите угол верхней крышки.

Шаг 13

Разведите задний край верхней крышки и заднюю крышку принтера, чтобы отщёлкнуть верхнюю крышку.

Шаг 14

Поднимите верхнюю крышку от угла панели управления, тянув в направлении заднего правого угла.

Примечание — верхняя крышка должна отщёлкнуться от заднего угла с прилегающей угловой/боковой частью, остающейся прикреплённой.

Шаг 15

Отщёлкните задний край боковой крышки, поддев от задней панели принтера.

Оттяните верх боковой панели от принтера.

Поднимите принтер снизу, чтобы освободить нижние защёлки — боковая панель отваливается от принтера.

Шаг 16

Вытяните штекер модуля Wi‑Fi с платы USB/Ethernet для отключения.

Шаг 17

Выверните крестообразный винт 7 мм, удерживающий модуль Wi‑Fi в принтере, и снимите модуль Wi‑Fi.

Шаг 18

Поднимите защёлку блокировки, чтобы отщёлкнуть и освободить гибкий плоский кабель данных.

Осторожно вытяните гибкий плоский кабель из разъёма.

Шаг 19

Вытяните меньший гибкий плоский кабель из его разъёма, чтобы снять, и повторите для оставшихся двух разъёмов.

Шаг 20

Выверните крестообразный винт 4 мм М3, удерживающий USB‑разъём на задней крышке.

Выверните четыре крестообразных винта 5 мм М3, удерживающих плату USB/Ethernet в кронштейне, и снимите плату с принтера.

Шаг 21

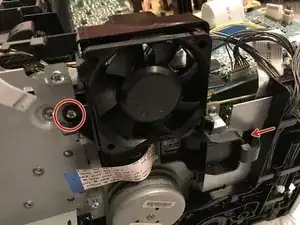

Выверните крестообразный винт 5 мм М3 с кронштейна вентилятора.

Отцепите фиксирующую защёлку в нижней правой части кронштейна вентилятора, чтобы ослабить его от принтера.

Шаг 22

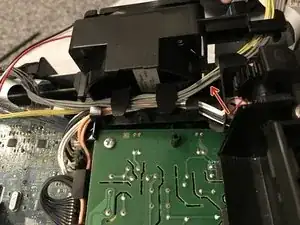

Отсоедините кабели от платы USB/Ethernet и выведите их из жгута на задней части кожуха вентилятора.

Вытащите четыре отмеченных разъёма кабелей, чтобы отключить их, и выведите оставшиеся кабели из проводного жгута.

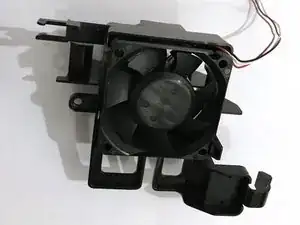

Поднимите сборку вентилятора/кронштейна и снимите её с принтера.

Шаг 23

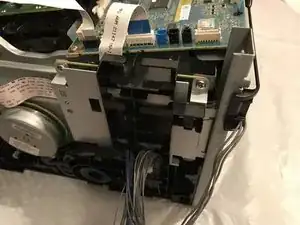

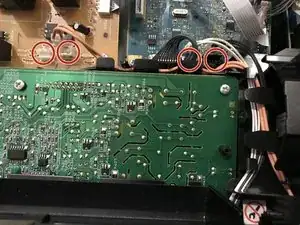

Вытяните все указанные штекеры кабелей из основной платы управления.

Выведите все кабели из проводного жгута на боковой панели принтера.

Шаг 24

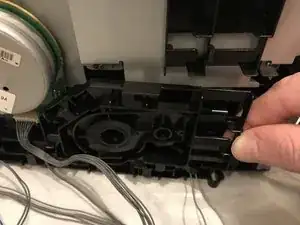

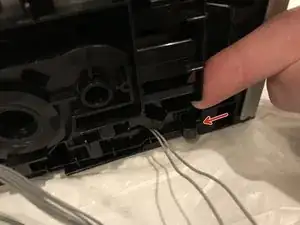

Нажмите на фиксирующий штифт в нижнем правом углу нижнего кабельного кронштейна и слегка оттяните кронштейн от принтера.

Нажмите вниз на фиксирующий штифт в верхнем левом углу кабельного кронштейна, затем потяните вниз и наружу, чтобы вынуть его из-под опорного кронштейна платы USB/Ethernet.

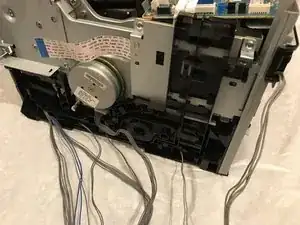

Отведите кабельный кронштейн от принтера.

Шаг 25

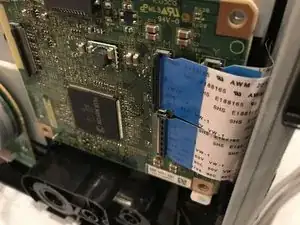

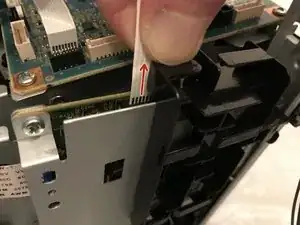

Вытяните плоский гибкий кабель, чтобы снять его с верхней части платы вывода изображения.

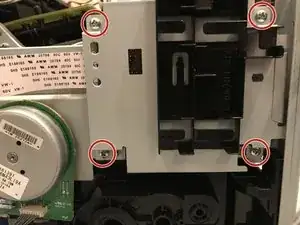

Открутите четыре крестообразных винта M3 длиной 5 мм в углах пластины над платой вывода изображения.

Шаг 26

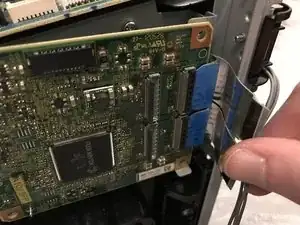

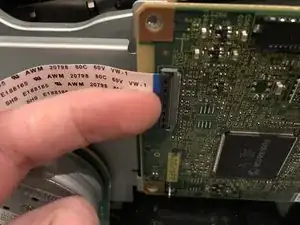

Поднимите фиксирующую планку на каждом из пяти разъёмов для плоских гибких кабелей и аккуратно выньте кабель для удаления.

Заключение

Для сборки устройства выполните указанные инструкции в обратном порядке.

Перевод руководства с ifixit.com
