Замена HV-платы Dell 1350cnw

Вставьте монтажный инструмент за каждый конец пластиковой полосы. Подденьте наружу, чтобы отщелкнуть и потяните концы вперёд от принтера.

Примечание — для отщёлкивания правого конца требуется открыть крышку тонера для доступа.

Вставьте монтажный инструмент между передней планкой и верхней крышкой принтера и подденьте вперёд, чтобы освободить защёлки, удерживающие верхний край на месте.

Откиньте верхнюю часть передней планки от принтера и снимите её.

Отщёлкните задний край пластиковой отделки, поддев наружу от задней панели принтера.

Потяните отделочный элемент к задней части принтера.

Откиньте верхний край от принтера и снимите.

Подденьте передний край модуля панели управления, чтобы отщёлкнуть его.

Поднимите передний край и слегка потяните модуль вперёд, чтобы освободить задний край.

Вытяните разъём кабеля, чтобы отключить модуль дисплея/панели управления.

Снимите нижнюю переднюю крышку, осторожно согнув её в середине и вытягивая направляющие штифты по одному концу за раз.

Удалите оба филипсовых винта 7 мм, удерживающих переднюю крышку на месте.

Отщёлкните три защёлки вдоль каждого конца передней крышки, поддев наружу и вперёд монтажным инструментом, как показано.

Вытяните нижний край от принтера и потяните переднюю крышку вниз от верхнего края, чтобы снять её.

Отверните оба филипсовых винта M3 5 мм, крепящих кронштейны верхней крышки к шасси.

Сдвиньте кронштейны верхней крышки вперёд с металлической рамы и поднимите, чтобы ослабить передний край верхней крышки.

Подденьте защёлку верхней крышки с направляющего штифта на задней части принтера и приподнимите угол верхней крышки.

Подденьте задний край верхней крышки и заднюю крышку принтера, чтобы отщёлкнуть верхнюю крышку.

Поднимите верхнюю крышку от угла панели управления, тянув в направлении заднего правого угла.

Примечание — верхняя крышка должна отщёлкнуться от заднего угла с оставшейся присоединённой угловой/боковой деталью.

Отщёлкните задний край боковой крышки, поддев её от задней панели принтера.

Оттяните верх боковой панели от принтера.

Поднимите принтер снизу, чтобы освободить нижние защёлки — боковая панель отпадёт от принтера.

Удалите четыре филипсовых винта 7 мм, крепящих заднюю крышку к принтеру.

Вытяните разъём датчика задней крышки из платы блока питания.

Разведите пару датчиков светло‑розового цвета и выведите из жгута проводов.

Отщёлкните заднюю крышку напротив вывода кабелей, поддев её от остальной части принтера монтажным инструментом.

Теперь заднюю крышку можно снять с принтера.

Выверните филипсовый винт 9 мм.

Выверните винт безопасности Torx TR10 9 мм.

Отключите кабель питания закрепления, сжав верхнюю часть фиксирующего зажима и вынув разъём вверх из платы блока питания.

Выведите кабель питания закрепления и снимите с фиксатора кабеля.

Потяните вверх два разъёма управляющих кабелей блока закрепления, чтобы отключить их от платы управления.

Выведите оба набора управляющих кабелей от платы управления к блоку закрепления и снимите их из жгута проводов.

Поднимите блок закрепления и извлеките его из принтера.

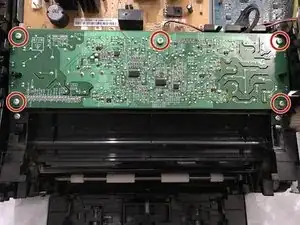

Отвинтите пять крестовых винтов 7 мм по краям платы высокого напряжения.

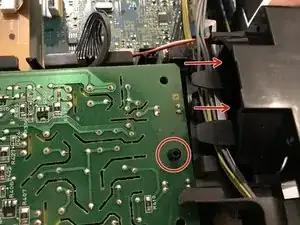

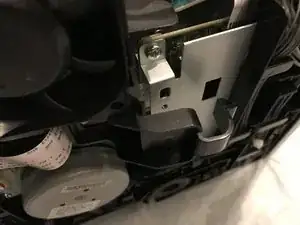

Отвинтите и отщелкните скобу крепления кожуха вентилятора в нижнем правом углу от вентилятора.

Оттяните кожух вентилятора от платы высокого напряжения и приподнимите печатную плату, чтобы снять её с опорного штыря.

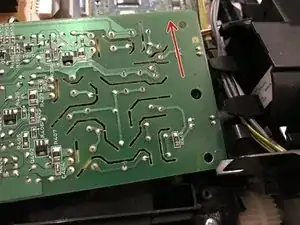

Освободив печатную плату от опорного штыря, потяните плату в сторону передней части принтера, чтобы вытащить её из-под задней части кожуха вентилятора/держателя кабелей.

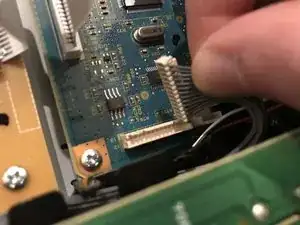

Поднимите разъём кабеля платы высокого напряжения, чтобы отсоединить его от платы управления.

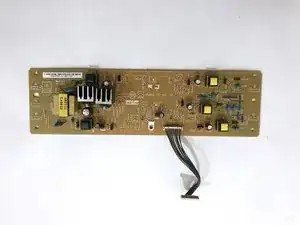

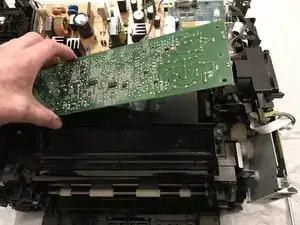

Поднимите плату высокого напряжения со стороны, ближайшей к вентилятору, затем перекиньте через опорный штырь на другом конце и извлеките из принтера.
