Dell 1350cnw Код ошибки 009-654

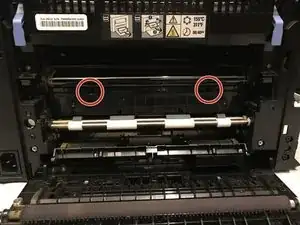

Сначала попробуйте очистить датчики, расположенные непосредственно под выделенными отверстиями на задней части принтера.

Перезапустите принтер и проверьте, появляется ли снова код ошибки 009-654.

Если ошибка не возвращается — принтер должен быть исправлен. В противном случае продолжайте руководство, чтобы удалить датчики и очистить их более тщательно.

Вставьте лопаточку позади каждого конца пластиковой планки. Подденьте наружу, чтобы отщелкнуть и оттянуть концы вперед от принтера.

Примечание — для отщёлкивания правого конца требуется открыть крышку тонера для доступа.

Вставьте лопаточку между передней планкой и верхней крышкой принтера и подденьте вперед, чтобы освободить защёлки, удерживающие верхний край на месте.

Наклоните верхнюю часть передней планки от принтера и снимите её, подняв вверх.

Отщёлкните задний конец пластиковой отделки, поддев его от задней панели принтера.

Потяните деталь отделки в направлении задней части принтера.

Наклоните верхний край от принтера и снимите, подняв вверх.

Подденьте передний край модуля панели управления, чтобы отщёлкнуть его.

Поднимите передний край и немного потяните модуль вперед, чтобы освободить задний край.

Вытяните разъём кабеля, чтобы отключить модуль дисплея/панели управления.

Снимите переднюю нижнюю заслонку, аккуратно согнув её в середине и поочередно вытаскивая установочные штифты с одного конца за раз.

Удалите оба винта Phillips 7 мм, удерживающие переднюю крышку на месте.

Отщёлкните три защёлки вдоль каждого конца передней крышки, поддевая наружу и вперед лопаточкой, как показано.

Выдвиньте нижний край от принтера и опустите переднюю крышку вниз, чтобы снять её с верхнего края.

Отверните оба винта Phillips M3 5 мм, удерживающие кронштейны верхней крышки на шасси.

Оттяните кронштейны верхней крышки вперед от металлической рамы и поднимите, чтобы ослабить передний край верхней крышки.

Подденьте защёлку верхней крышки с фиксирующего паза на задней части принтера и поднимите угол верхней крышки.

Разведите задний край верхней крышки и заднюю крышку принтера, чтобы отщёлкнуть верхнюю крышку.

Поднимите верхнюю крышку от угла панели управления, подтягивая к заднему правому углу.

Примечание — верхняя крышка должна отщёлкнуться от заднего угла с уголком/боковой деталью, остающейся прикреплённой.

Отщёлкните задний край боковой крышки, поддев её от задней панели принтера.

Оттяните верх боковой панели от принтера.

Поднимите принтер снизу, чтобы освободить нижние защёлки — боковая панель отпадёт от принтера.

Вытяните штекер модуля Wi‑Fi из платы USB/Ethernet, чтобы отключить его.

Отвинтите винт Phillips 7 мм, удерживающий модуль Wi‑Fi в принтере, и снимите модуль Wi‑Fi.

Поднимите фиксатор, чтобы отщёлкнуть и освободить плоский гибкий кабель.

Аккуратно вытяните плоский гибкий кабель из разъёма.

Вытяните меньший плоский гибкий кабель из его разъёма, чтобы снять, и повторите для оставшихся двух разъёмов.

Отверните винт Филлипс M3 4 мм, удерживающий USB-разъём к задней монтажной пластине.

Отверните четыре винта Филлипс M3 5 мм, удерживающие плату USB/Ethernet на кронштейне, и снимите плату с принтера.

Отверните винт Филлипс M3 5 мм, крепящий кронштейн вентилятора.

Отстегните фиксатор в нижней правой части кронштейна вентилятора, чтобы ослабить его крепление к принтеру.

Выведите кабели из платы USB/Ethernet и снимите их с жгута на задней части кожуха вентилятора.

Вытащите четыре отмеченных разъёма кабелей, чтобы отсоединить их, и освободите оставшиеся кабели от проводного жгута.

Откиньте узел вентилятор/кронштейн и снимите его с принтера.

Выньте все указанные штекеры кабелей из основной платы управления.

Освободите все кабели из проводного жгута на боковой стороне принтера.

Надавите на фиксирующий штифт в нижнем правом углу нижнего кабельного кронштейна и слегка оттяните кронштейн от принтера.

Надавите вниз на фиксирующий штифт в верхнем левом углу кабельного кронштейна и потяните вниз и наружу, чтобы вынуть его из-под опорного кронштейна платы USB/Ethernet.

Оттяните кабельный кронштейн от принтера.

Выньте 3-контактный разъём под основным двигателем привода, чтобы отключить его.

Протяните этот кабель через кабельный кронштейн, чтобы отделить и снять кабельный кронштейн.

Вытащите плоский гибкий кабель сверху платы вывода изображения, чтобы снять его.

Отверните четыре винта Филлипс M3 5 мм в углах крышки платы вывода изображения.

Поднимите фиксирующую планку на каждом из пяти разъёмов плоского гибкого кабеля и аккуратно выньте кабель, чтобы снять его.

Отверните три винта Филлипс M3 5 мм, крепящие кронштейн платы USB/Ethernet к принтеру, и снимите кронштейн.

Снимите зубчатое колесо диаметром 30 мм.

Отверните оба винта Филлипс M3 5 мм, удерживающие узел малого держателя шестерни.

Откиньте держатель шестерни от принтера и снимите его.

Сначала откиньте верхний край, как показано, чтобы предотвратить соскальзывание шестерён при снятии этой детали.

Отверните два винта Филлипс M4 5 мм.

Отверните винт Филлипс 7 мм.

Снимите зубчатое колесо диаметром 25 мм. (Обычно это позволяет соседней шестерне (зелёная стрелка, за внешним кронштейном) сняться вместе с мотором/узлом привода; если этого не произойдёт, эту шестерню можно установить обратно позже).

Отсоедините основной мотор/узел привода от принтера и снимите.

Зубчатое колесо привода 25 мм (жёлтая стрелка) и 30 мм (оранжевая стрелка) можно заменить после снятия моторного узла.

Снимите четыре винта Филлипс 7 мм, крепящие заднюю крышку к принтеру.

Отсоедините разъём датчика задней крышки от платы блока питания.

Выведите светло-розовую пару кабелей датчика и снимите их с проводного жгута.

Отщёлкните заднюю крышку с противоположной стороны от выведенных кабелей, поддев её от остальной части принтера монтажным инструментом.

Теперь задняя крышка может быть снята с принтера.

Снимите четыре картриджа с тонером из принтера.

Сдвиньте наружную крышку в сторону к задней части принтера, чтобы вынуть фиксирующие штифты, и снимите её.

Перед дальнейшим снятием этой детали рекомендуется убедиться, что принтер стоит на моющейся поверхности или полиэтиленовой плёнке, особенно если присутствует большое количество рассыпавшегося тонера, так как в противном случае будет большой беспорядок.

Отверните шесть винтов Филлипс 7 мм, удерживающих внутреннюю крышку отделения тонера в принтере.

Отключите три разъёма кабелей управления/передачи данных тонера (два от платы управления и один от платы блока питания), потянув разъём вверх от платы.

Освободите и снимите эти кабели с переднего направляющего кабеля.

Отключите кабель питания узла закрепления (печки), сжав верхнюю часть фиксирующей защёлки и потянув разъёмы вверх от платы блока питания.

Протяните кабель питания узла закрепления через направляющий паз на задней стороне внутренней крышки отсека тонера.

Надавите на фиксатор крышки выключателя питания, чтобы освободить крышку от выключателя.

Оттяните внутреннюю крышку отсека тонера от принтера, при этом осторожно поднимите крышку над пружинами, проходящими через неё (в противном случае они могут уронить больше тонерной пыли), чтобы снять узел внутренней крышки отсека тонера.

Отверните три крестообразных винта M4 длиной 5 мм.

Отверните два крестообразных винта длиной 7 мм.

Оттяните наружный узел корпуса шестерёнок от принтера, чтобы снять его.

Отверните крестообразный винт длиной 7 мм, фиксирующий соленоид.

Снимите кронштейн соленоида с направляющих штифтов, чтобы вынуть его из принтера.

Отключите все оставшиеся кабели от платы управления.

Отверните четыре крестообразных винта M3 длиной 5 мм в углах.

Поднимите плату (PCB) и выньте её.

Отверните два крестообразных винта M3 длиной 5 мм.

Отверните шесть крестообразных винтов длиной 7 мм (верхний левый винт на фото скрыт за шестернёй 25 мм).

Отверните два крестообразных винта M4 длиной 5 мм.

Оттяните корпус шестерёнок, чтобы снять его с принтера.

Нажмите на фиксатор и выньте разъём сетевого питания переменного тока из платы блока питания.

Выньте 4-контактный выходной разъём питания с противоположного конца платы.

Отверните четыре крестообразных винта M3 длиной 5 мм и поднимите плату блока питания из принтера.

Отверните крестообразный винт M4 длиной 5 мм, крепящий заземляющий провод к шасси.

Отверните крестообразный винт M3 длиной 5 мм на каждом конце кабельного кронштейна.

Оттяните кронштейн от принтера, чтобы снять его.

Протяните кабели датчиков CTD/ADC внутри задней крышки принтера, освободив их направление прокладки.

Вытяните кабель и разъём через отверстие.

Отверните по два крестообразных винта длиной 7 мм с каждой стороны основного печатного узла.

Слегка оттяните переднюю рамку от основного печатного узла вперед.

Поднимите основной печатный узел сначала за передний край и затем выньте его из принтера.

Отверните крестообразный винт длиной 7 мм на каждом конце узла платы датчиков.

Отверните крестообразный винт M3 длиной 5 мм на конце платы датчиков и оттяните наружную металлическую пластину.

Оттяните конец, противоположный кабелям, от принтера.

Отцепите левый конец, ближайший к кабелям, от принтера и снимите узел платы датчиков.

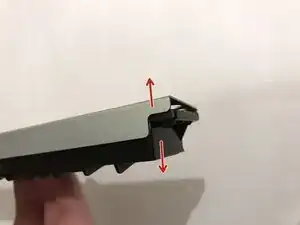

Разделите чёрную пластиковую крышку и заднюю рамку узла датчиков, чтобы снять крышку.

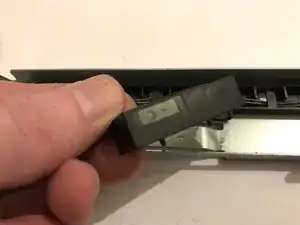

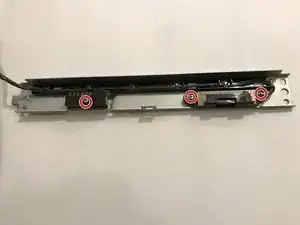

Отверните крестообразные винты M3, удерживающие датчики в раме, и снимите датчики.

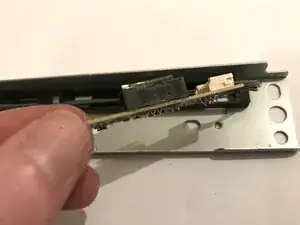

Протрите оба датчика сухой или слегка влажной тканью, чтобы удалить накопившуюся тонерную пыль или загрязнения с поверхности датчика.
