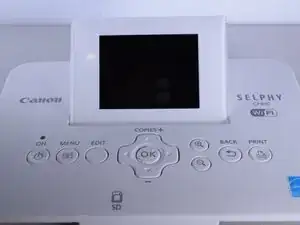

Замена кнопок Canon Selphy CP910
Canon Selphy CP910 используется для печати фотографий с камеры и по соединению Wi-Fi. Если возникают проблемы с кнопками на принтере, может потребоваться их удаление. За информацией по устранению неисправностей Canon Selphy CP910 обращайтесь к руководству по устранению неисправностей Canon Selphy CP910.
Для получения запчастей Canon Selphy CP910 обращайтесь к производителю.
Шаг 1
Поверните принтер вверх дном.
Используйте биту PH1, чтобы вывернуть три винта длиной 8 мм, расположенные в центре задней панели.
Сохраняйте эти винты, так как они понадобятся при сборке принтера.
Шаг 2
Ослабьте четыре угловых винта длиной 10 мм.
Отвертка с длинным стержнем диаметром около 7 мм позволит легче добраться до этих винтов.
Шаг 3
Поверните устройство и снимите крышку отсека для бумаги.
Крышку необходимо снять, чтобы разобрать принтер.
Осторожно согните крышку и снимите её с петель.
Шаг 4
Поверните устройство обратно и поднимите верхнюю панель.
Отключите шлейфы, идущие к экрану LCD.
Снимите верхнюю панель.
Шаг 5

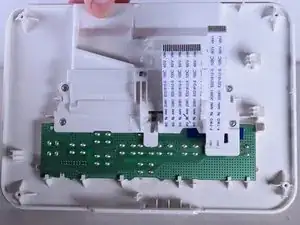

Поверните верхнюю панель вверх внутренней стороной к себе.
Шаг 6

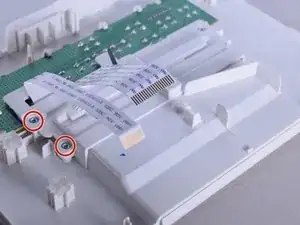

Используйте биту PH0, чтобы вывернуть пять винтов длиной 10 мм, расположенных над печатной платой.
Шаг 7

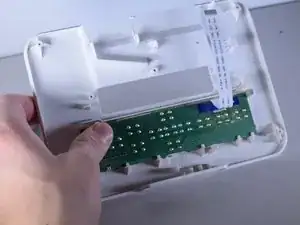

Осторожно снимите рамку, прикрепленную к экрану.
Шаг 8

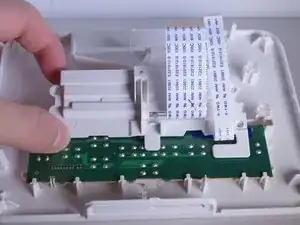

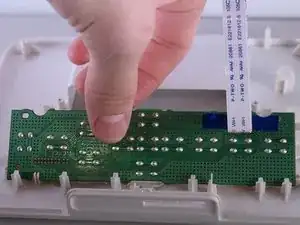

Извлеките печатную плату.
После извлечения платы у вас должен остаться только корпус.
Шаг 9

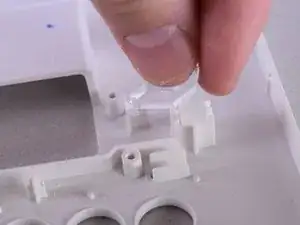

Существует прозрачная пластиковая деталь в форме «Г», которая служит индикатором питания принтера. Эта деталь не прикреплена к принтеру, поэтому следите, чтобы она не потерялась.

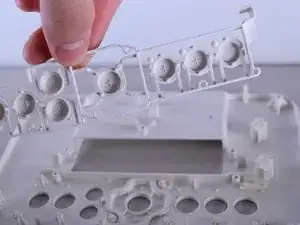

Снимите каркас с кнопками и замените его новым.
Заключение
Чтобы собрать устройство, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
