Замена панели управления Dell 1350cnw
Руководство по замене панели управления/модуля экрана принтера Dell 1350cnw
Шаг 1

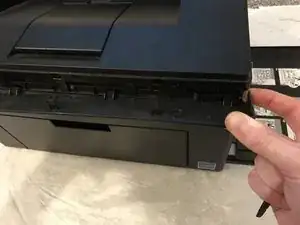

Вставьте инструмент для поддевания за каждый конец пластиковой полосы. Подденьте наружу, чтобы отсоединить и потянуть концы вперед, вдали от принтера.
Обратите внимание - Для отсоединения правого конца необходимо открыть крышку тонера для доступа.

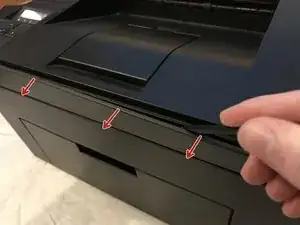

Шаг 2

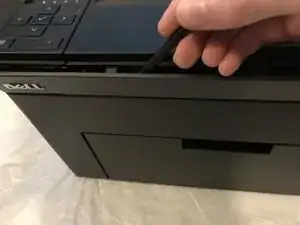

Вставьте инструмент для поддевания между передней полосой и верхней крышкой принтера, и подденьте вперед, чтобы освободить зажимы, удерживающие верхний край на месте.
Шаг 3
Наклоните верхнюю часть передней полосы от принтера и поднимите, чтобы снять.
Шаг 4

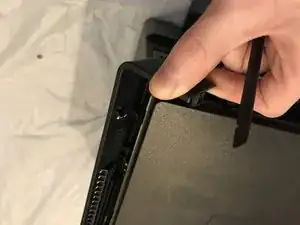

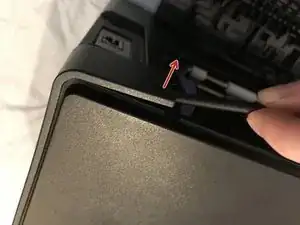

Отсоедините задний конец пластикового отделки, поддевая от задней панели принтера.

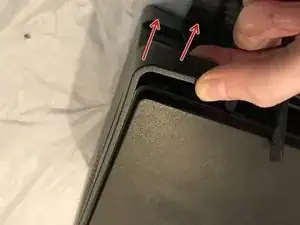

Потяните отделку назад, к задней части принтера.
Наклоните верхний край от принтера и поднимите, чтобы снять.
Шаг 5

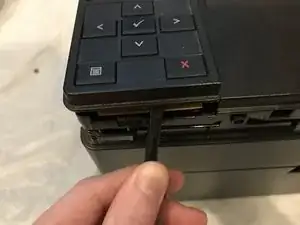

Подденьте передний край модуля панели управления, чтобы отсоединить.

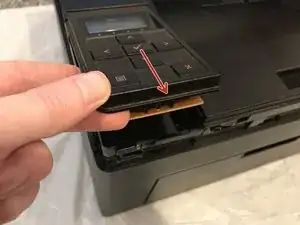

Поднимите передний край и слегка потяните модуль вперед, чтобы освободить задний край.

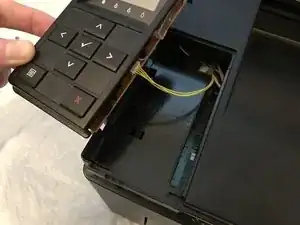

Извлеките разъем кабеля, чтобы отключить модуль дисплея/панели управления.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
