Замена платы датчика CTD/ADC для Dell 1350cnw

Вставьте инструмент для поддевания за каждый конец пластиковой планки. Подденьте наружу, чтобы отщёлкнуть и вытянуть концы вперёд от принтера.

Примечание — чтобы отщёлкнуть правый конец, требуется открыть крышку тонера для доступа.

Вставьте инструмент для поддевания между передней панелью и верхней крышкой принтера и подденьте вперёд, чтобы освободить защёлки, удерживающие верхний край на месте.

Откиньте верхнюю часть передней панели от принтера и снимите её, подняв вверх.

Отщёлкните задний край пластиковой накладки, поддев её от задней панели принтера.

Тяните накладку к задней части принтера.

Откиньте верхний край от принтера и снимите накладку, подняв вверх.

Подденьте передний край модуля панели управления, чтобы отщёлкнуть.

Поднимите передний край и потяните модуль слегка вперёд, чтобы освободить задний край.

Вытяните разъём кабеля, чтобы отключить модуль дисплея/панели управления.

Снимите переднюю нижнюю крышку, осторожно согнув её посередине и вынимая фиксирующие штифты по одному с каждого конца.

Удалите оба винта PH 7 мм, крепящие переднюю крышку.

Отщёлкните три защёлки вдоль каждого края передней крышки, поддев наружу и вперёд инструментом для поддевания, как показано.

Выдвиньте нижний край от принтера и опустите переднюю крышку вниз от верхнего края, чтобы снять её.

Отверните оба винта M3 PH 5 мм, крепящие кронштейны верхней крышки к шасси.

Сдвиньте кронштейны верхней крышки вперёд с металлической рамы и приподнимите, чтобы ослабить передний край верхней крышки.

Подденьте защёлку верхней крышки с направляющего штыря в задней части принтера и приподнимите угол верхней крышки.

Разведите задний край верхней крышки и заднюю крышку принтера, чтобы отщёлкнуть верхнюю крышку.

Поднимите верхнюю крышку от угла панели управления, потянув в направлении заднего правого угла.

Примечание — верхняя крышка должна отщёлкнуться от заднего угла с присоединённым угловым/боковым элементом.

Отщёлкните задний край боковой крышки, поддев её от задней панели принтера.

Оттяните верх боковой панели от принтера.

Поднимите принтер снизу, чтобы освободить нижние защёлки — боковая панель отойдёт от принтера.

Выньте разъём модуля Wi‑Fi с платы USB/Ethernet, чтобы отключить его.

Отверните винт PH 7 мм, крепящий модуль Wi‑Fi к принтеру, и снимите модуль Wi‑Fi.

Поднимите запорный язычок, чтобы отщёлкнуть и освободить плоский гибкий кабель передачи данных.

Осторожно вытащите плоский гибкий кабель из разъёма.

Выньте меньший плоский гибкий кабель из его разъёма, чтобы снять его, и повторите для оставшихся двух разъёмов.

Отверните винт M3 PH 4 мм, крепящий USB‑разъём к задней монтажной пластине.

Отверните четыре винта M3 PH 5 мм, крепящие плату USB/Ethernet к кронштейну, и снимите плату с принтера.

Отверните винт M3 PH 5 мм от кронштейна вентилятора.

Отцепите фиксирующую защёлку в нижней правой части кронштейна вентилятора, чтобы ослабить его от принтера.

Отведите кабели от платы USB/Ethernet и снимите их с жгута на задней части кожуха вентилятора.

Вытащите четыре отмеченных разъёма кабелей, чтобы их отключить, и отсоедините оставшиеся кабели от проводного жгута.

Поднимите в сборе вентилятор/кронштейн и снимите с принтера.

Вытяните все указанные штекеры кабелей с основной платы управления.

Отведите все кабели от проводного жгута на боковой стороне принтера.

Нажмите фиксирующий штифт в правом нижнем углу нижнего кабельного кронштейна и слегка оттяните кронштейн от принтера.

Нажмите фиксирующий штифт в верхнем левом углу кабельного кронштейна и потяните вниз и наружу из-под опорного кронштейна платы USB/Ethernet.

Оттяните кабельный кронштейн от принтера.

Вытяните 3-контактный разъём под основным приводным двигателем, чтобы отключить его.

Протяните этот кабель через кабельный кронштейн, чтобы отделить и снять кронштейн.

Вытяните гибкий плоский кабель, чтобы снять его с верхней части платы вывода изображения.

Открутите четыре 5 мм винта M3 с крестообразной шляпкой в углах пластины над платой вывода изображения.

Поднимите фиксирующую планку на каждом из пяти разъёмов для гибких плоских кабелей и аккуратно выведите кабель, чтобы снять его.

Открутите три 5 мм винта M3 с крестообразной шляпкой, крепящих кронштейн платы USB/Ethernet к принтеру, и снимите кронштейн.

Снимите зубчатое колесо диаметром 30 мм.

Открутите оба 5 мм винта M3 с крестообразной шляпкой, удерживающие узел маленького корпуса шестерёнок.

Откиньте корпус шестерёнок от принтера и снимите.

Сначала откинув верхний край, как показано, вы уменьшите риск соскальзывания шестерён при снятии этой детали.

Открутите два 5 мм винта M4 с крестообразной шляпкой.

Открутите 7 мм винт с крестообразной шляпкой.

Снимите зубчатое колесо диаметром 25 мм. (Обычно это позволяет соседнему колесу (зелёная стрелка, за внешним кронштейном) сняться вместе с узлом мотора/привода; если этого не произойдёт, это колесо можно установить обратно позже).

Оттяните основной приводной мотор/корпус шестерён от принтера и снимите.

Зубчатое колесо 25 мм (жёлтая стрелка) и 30 мм (оранжевая стрелка) можно заменить после снятия узла мотора.

Снимите четыре 7 мм винта с крестообразной шляпкой, удерживающие заднюю крышку на принтере.

Вытяните разъём датчика задней крышки с платы блока питания.

Отведите пару светло-розовых проводов датчика и снимите их с проводного жгута.

Отстегните заднюю крышку напротив отведённых кабелей, поддев её монтажным инструментом и отгибая от корпуса принтера.

Заднюю крышку теперь можно снять с принтера.

Снимите четыре картриджа с тонером из принтера.

Сдвиньте внешнюю крышку к задней части принтера, чтобы вывести направляющие штифты и снять крышку.

Перед продолжением снятия этой детали рекомендуется разместить принтер на моющейся поверхности или на пластиковом листе, особенно если присутствует большое количество сыпучего тонера, так как в противном случае будет сильный беспорядок.

Снимите шесть 7 мм винтов с крестообразной шляпкой, удерживающих внутреннюю крышку отсека для тонера к корпусу принтера.

Отключите три разъёма управления/данных тонера (два с платы управления и один с платы блока питания), потянув разъём вверх от платы.

Отведите и снимите эти кабели с переднего кабельного направляющего.

Отключите кабель питания блоков запекания, сжав верхний фиксатор и вытянув разъём вверх с платы блока питания.

Отведите кабель питания блока запекания от направляющей кабеля на задней части внутренней крышки отсека тонера.

Нажмите на фиксирующую скобу выключателя питания, чтобы освободить крышку от выключателя.

Оттяните внутреннюю крышку отсека для тонера от принтера, осторожно поднимая крышку над пружинами, проходящими через неё (в противном случае пружины могут уронить дополнительный тонер), чтобы снять внутреннюю крышку отсека тонера.

Открутите три крестообразных винта M4 длиной 5 мм.

Открутите два крестообразных винта длиной 7 мм.

Оттяните наружный узел держателя шестерни от принтера и снимите его.

Открутите крестообразный винт длиной 7 мм, удерживающий соленоид.

Снимите кронштейн соленоида, сняв его с направляющих штифтов, и удалите из принтера.

Отключите все оставшиеся кабели от платы управления.

Открутите четыре крестообразных винта M3 длиной 5 мм в углах.

Поднимите плату и извлеките её.

Открутите два крестообразных винта M3 длиной 5 мм.

Открутите шесть крестообразных винтов длиной 7 мм (верхний левый винт на фото скрыт за шестернёй 25 мм).

Открутите два крестообразных винта M4 длиной 5 мм.

Оттяните держатель шестерни и снимите его с принтера.

Нажмите фиксирующую скобу и выньте разъём сетевого питания переменного тока с платы блока питания.

Выньте 4-контактный выходной разъём с противоположного конца платы.

Открутите четыре крестообразных винта M3 длиной 5 мм и поднимите плату блока питания из принтера.

Открутите крестообразный винт M4 длиной 5 мм, крепящий провод заземления к корпусу.

Открутите по одному крестообразному винту M3 длиной 5 мм на каждом конце крепления кабеля.

Оттяните кронштейн от принтера и снимите его.

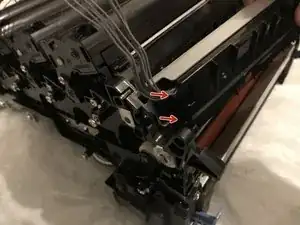

Выведите кабели датчиков CTD/ADC из внутренней части задней крышки принтера.

Протяните кабель и разъём через отверстие.

Открутите по два крестообразных винта длиной 7 мм с каждой стороны узла основной печати.

Отодвиньте переднюю рамку слегка вперёд от узла основной печати.

Поднимите узел основной печати сначала за передний край и затем поднимите его, чтобы снять с принтера.

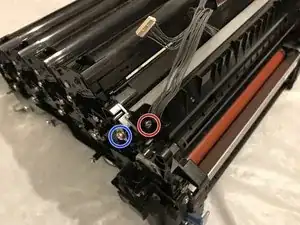

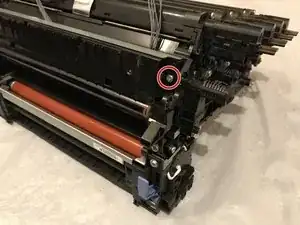

Открутите крестообразный винт длиной 7 мм на каждом конце сборки платы датчиков.

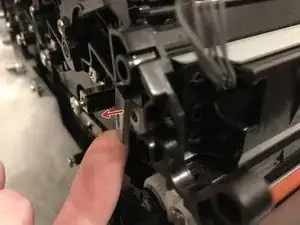

Открутите крестообразный винт M3 длиной 5 мм на конце платы датчиков и отогните наружную металлическую створку.

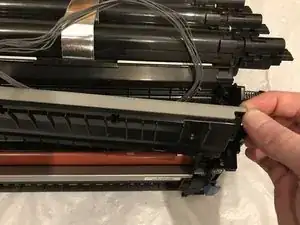

Оттяните конец, противоположный кабелям, от принтера.

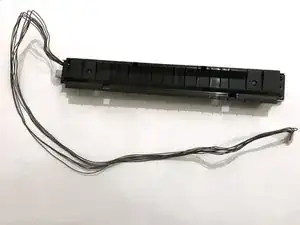

Отсоедините левый конец, ближайший к кабелям, и снимите сборку платы датчиков с принтера.
