Замена термоблока (fuser) в Dell 1350cnw

Блок термозакрепления находится в верхней части принтера и запекает порошковый тонер на бумаге путём воздействия высокой температуры и давления. Если этот блок не работает, в этом руководстве показано, как получить к нему доступ и заменить его.

Шаг 1

Вставьте монтажный инструмент за каждый конец пластиковой полосы. Подденьте наружу, чтобы отщёлкнуть и оттянуть концы вперёд от принтера.

Примечание — чтобы отщёлкнуть правый конец, потребуется открыть крышку тонера для доступа.

Шаг 2

Вставьте монтажный инструмент между передней полосой и верхней крышкой принтера и подденьте вперёд, чтобы освободить защёлки, удерживающие верхний край на месте.

Шаг 3

Наклоните верхнюю часть передней полосы от принтера и снимите, подняв её.

Шаг 4

Отщёлкните задний край пластикового молдинга, поддев его от задней панели принтера.

Потяните деталь молдинга в направлении задней части принтера.

Наклоните верхний край от принтера и снимите, подняв его.

Шаг 5

Подденьте передний край модуля панели управления, чтобы отщёлкнуть его.

Поднимите передний край и слегка потяните модуль вперёд, чтобы расцепить задний край.

Вытяните разъём кабеля, чтобы отключить модуль дисплея/панели управления.

Шаг 6

Снимите переднюю нижнюю заслонку, аккуратно согнув её посередине и вытягивая поочерёдно фиксирующие штифты с одного конца.

Шаг 7

Выверните оба винта с фигурной шлицевой головкой 7 мм, крепящие переднюю крышку.

Шаг 8

Отщёлкните три защёлки вдоль каждого конца передней крышки, поддев наружу и вперёд монтажным инструментом, как показано.

Шаг 9

Выдвиньте нижний край от принтера и опустите переднюю крышку вниз, чтобы снять её с верхнего края.

Шаг 10

Отверните оба винта M3 с фигурной шлицевой головкой 5 мм, крепящие кронштейны верхней крышки к корпусу.

Шаг 11

Сдвиньте кронштейны верхней крышки вперёд с металлической рамы и поднимите, чтобы ослабить передний край верхней крышки.

Шаг 12

Подденьте защёлку верхней крышки с напрвляющего штыря в задней части принтера и поднимите угол верхней крышки.

Шаг 13

Разъедините задний край верхней крышки и заднюю крышку принтера, чтобы отщёлкнуть верхнюю крышку.

Шаг 14

Поднимите верхнюю крышку от угла панели управления, тянув в направлении правого заднего угла.

Примечание — верхняя крышка должна отщёлкнуться от заднего угла с по-прежнему присоединённым угловым/боковым элементом.

Шаг 15

Отщёлкните задний край боковой крышки, поддев её от задней панели принтера.

Оттяните верх боковой панели от принтера.

Поднимите принтер снизу, чтобы освободить нижние защёлки, и боковая панель отпадёт от принтера.

Шаг 16

Выверните четыре винта с фигурной шлицевой головкой 7 мм, крепящие заднюю крышку к принтеру.

Шаг 17

Отсоедините разъём датчика задней крышки от платы блока питания.

Отведите пару датчиков светло-розового цвета и выньте их из жгута проводов.

Шаг 18

Отщёлкните заднюю крышку напротив отведённых кабелей, поддев её монтажным инструментом от остальной части принтера.

Теперь заднюю крышку можно снять с принтера.

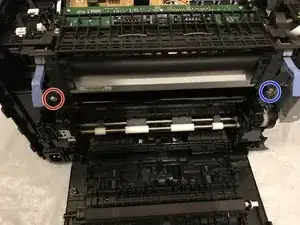

Шаг 19

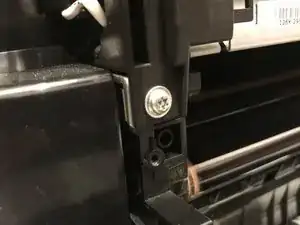

Отверните винт с фигурной шлицевой головкой 9 мм.

Отверните защитный винт Torx TR10 9 мм.

Шаг 20

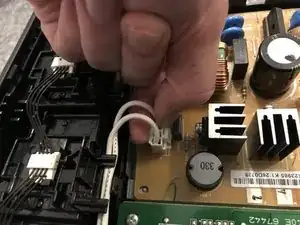

Отключите кабель питания термоблока, сжимая верхнюю часть фиксирующей защёлки и вытягивая разъём вверх с платы блока питания.

Отведите кабель питания термоблока и освободите его из удерживающего держателя кабелей.

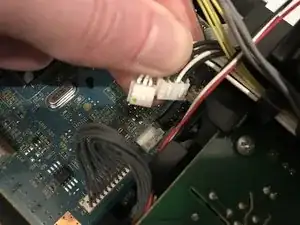

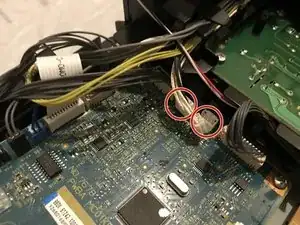

Подтяните вверх два разъёма управляющих кабелей термоблока, чтобы отключить их от платы управления.

Отведите два комплекта управляющих кабелей от платы управления к термоблоку и выньте из жгута проводов.

Шаг 21

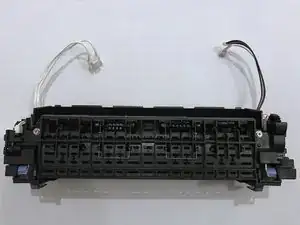

Поднимите блок закрепления изображения, чтобы вынуть его из принтера.

Заключение

Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
