Замена внутренней крышки отсека тонера Dell 1350cnw

Вставьте лопаткой зазубренный инструмент за каждый конец пластикового профиля. Подденьте наружу, чтобы отщёлкнуть и оттянуть концы вперёд от принтера.

Примечание — для отщёлкивания правого конца потребуется открыть крышку тонера для доступа.

Вставьте лопаткой инструмент между передней полосой и верхней крышкой принтера и подденьте вперёд, чтобы освободить защёлки, удерживающие верхнюю кромку на месте.

Наклоните верхнюю часть передней полосы от принтера и снимите её, подняв вверх.

Отщёлкните задний край пластикового молдинга, поддев его от задней панели принтера.

Потяните молдинг к задней части принтера.

Наклоните верхнюю кромку от принтера и снимите её, подняв вверх.

Подденьте передний край модуля панели управления, чтобы отщёлкнуть его.

Поднимите передний край и слегка потяните модуль вперёд, чтобы отстегнуть заднюю кромку.

Вытяните разъём кабеля, чтобы отключить модуль дисплея/панели управления.

Снимите переднюю нижнюю заслонку, аккуратно согнув её посередине и вынимая направляющие штифты по одному с каждого конца.

Снимите оба винта с крестообразным шлицем 7 мм, фиксирующие переднюю крышку.

Отщёлкните три защёлки вдоль каждого конца передней крышки, поддевая наружу и вперёд лопаткой, как показано.

Выдвиньте нижнюю кромку от принтера и опустите переднюю крышку вниз, чтобы снять её с верхней кромки.

Отверните оба винта с крестообразным шлицем M3 5 мм, удерживающие кронштейны верхней крышки на шасси.

Сдвиньте кронштейны верхней крышки вперёд с металлической рамы и поднимите их, чтобы ослабить переднюю кромку верхней крышки.

Подденьте защёлку верхней крышки с посадочного штыря на задней части принтера и приподнимите угол верхней крышки.

Отделите заднюю кромку верхней крышки от задней крышки принтера, чтобы отщёлкнуть верхнюю крышку.

Поднимите верхнюю крышку от угла панели управления, тянув к заднему правому углу.

Примечание — верхняя крышка должна отщёлкнуться от заднего угла с прикреплённым угловым/боковым элементом.

Отщёлкните заднюю кромку боковой крышки, поддевая её от задней панели принтера.

Оттяните верхнюю часть боковой панели от принтера.

Поднимите принтер снизу, чтобы освободить нижние защёлки, и боковая панель отвалится от принтера.

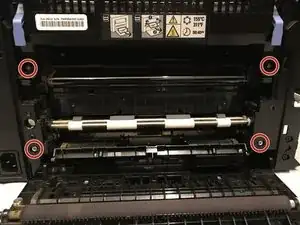

Снимите четыре винта с крестообразным шлицем 7 мм, удерживающие заднюю крышку на принтере.

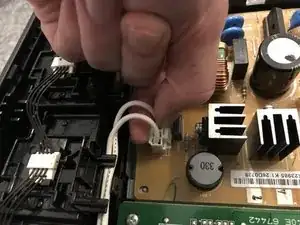

Вытащите разъём датчика задней крышки с платы блока питания.

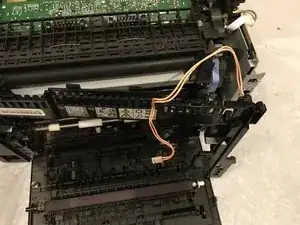

Разведите пару сенсорных кабелей светло-розового цвета и снимите их с жгута проводки.

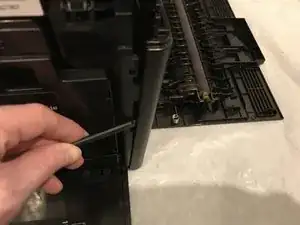

Отщёлкните заднюю крышку напротив разведённых кабелей, поддевая её от остальной части принтера лопаткой.

Теперь заднюю крышку можно снять с принтера.

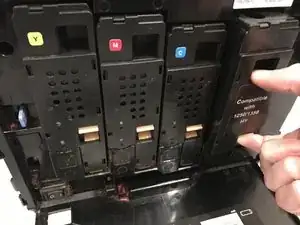

Извлеките четыре картриджа с тонером из принтера.

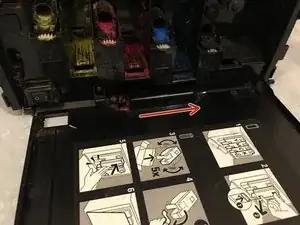

Сдвиньте внешнюю крышку к задней части принтера, чтобы вынуть направляющие штифты и снять её.

Перед тем как приступать к снятию этой части, убедитесь, что принтер стоит на поверхности, которую можно протирать, или на пластиковом защитном листе, особенно если присутствует большое количество рассыпавшегося тонера — в противном случае будет беспорядок.

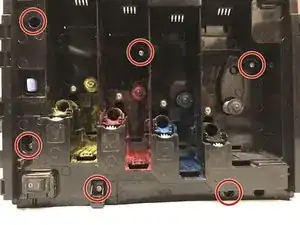

Снимите шесть винтов с крестообразным шлицем 7 мм, удерживающих внутреннюю крышку отсека тонера на принтере.

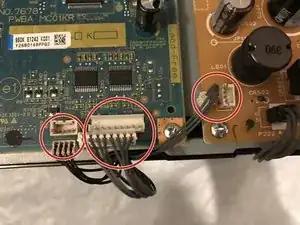

Отключите три разъёма для кабелей управления/передачи данных тонера (два с платы управления и один с платы питания), потянув разъём вверх от платы.

Освободите и снимите эти кабели с переднего направляющего кабеля.

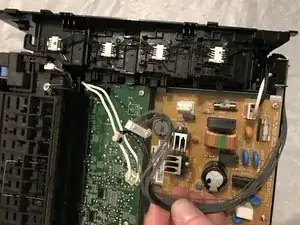

Отключите кабель питания термоблока, сжав верхнюю часть фиксирующего зажима и потянув разъёмы вверх от платы питания.

Протяните кабель питания термоблока через направляющую на задней части внутренней крышки отсека тонера.

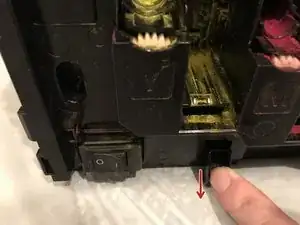

Нажмите вниз на монтажную планку фиксации кнопки питания, чтобы освободить крышку от выключателя.

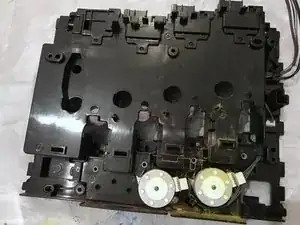

Оттяните внутреннюю крышку отсека тонера от принтера, аккуратно поднимая крышку над пружинами, проходящими через неё (в противном случае через них может просыпаться больше тонерной пыли), чтобы снять узел внутренней крышки отсека тонера.
