Замена экрана Canon Selphy CP720
В этом руководстве показано, как правильно удалить и заменить экран на Canon Selphy CP720 в случае его повреждения или неработоспособности.
Шаг 1

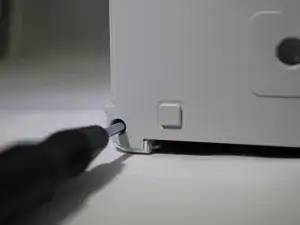

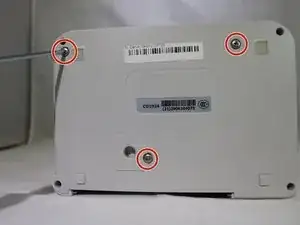

Удалите три винта Phillips #1 длиной 6 мм.
Шаг 2

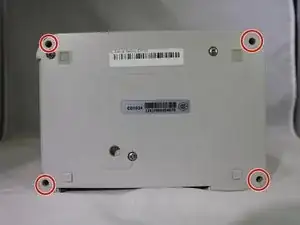

Удалите четыре винта Phillips #1 длиной 8 мм, расположенные в каждом углу устройства.
Шаг 3

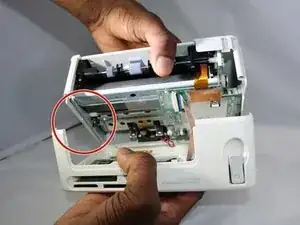

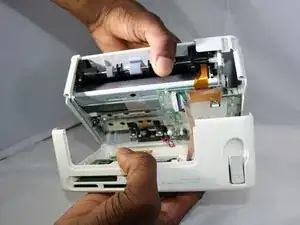

Охватите одну половину корпуса устройства каждой рукой и потяните их в стороны. Они соединены, поэтому не отделяйте их полностью.
Шаг 4

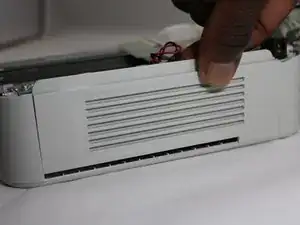

Поднимите боковую панель, чтобы получить доступ к внутренней части принтера.
Шаг 5

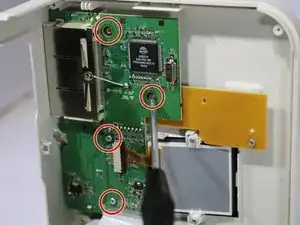

Удалите четыре винта Phillips #00 длиной 8 мм, крепящие верхнюю плату к корпусу.
Шаг 6

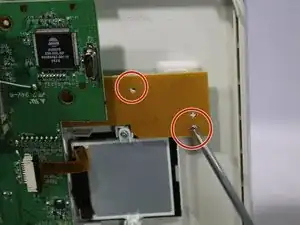

Удалите два винта Phillips #00 длиной 8 мм с желтой платы.
Шаг 7

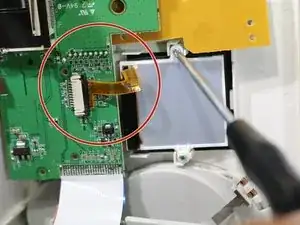

Удалите два винта Phillips #00 длиной 8 мм с экрана.
Снимите плату, желтую плату и экран.
Шаг 8

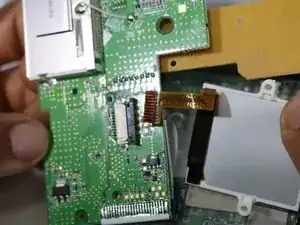

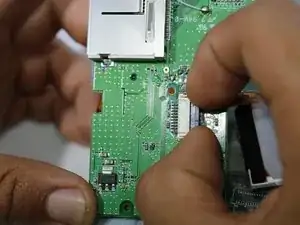

Чтобы отделить экран от платы, схватите кабель данных рядом с основанием черного разъема на плате и потяните параллельно поверхности платы в сторону экрана.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
