Замена УФ-лампы робота-пылесоса bObsweep

Переверните Боба и удалите 7 винтов, которые скрепляют крышку.

Уберите основную щетку. Открутите держатель и поднимите щетку. Напоминание: храните этот винт отдельно от остальных, чтобы использовать его позже при установке обратно.

В зависимости от вашей модели, может быть установлено только 6 винтов на bObsweep.

Внутри отсека для щетки есть два отверстия для винтов: одно в центре, другое на левом конце. Удалите оба и отложите в сторону для последующей сборки.

Вокруг краев bObsweep установлено еще пять винтов. Два находятся вверху и внизу, и один на правом конце основной щетки.

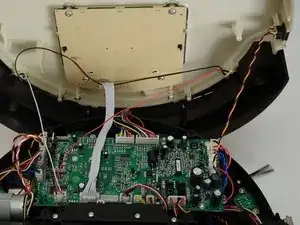

Переверните bOb обратно, чтобы увидеть экран. Поднимите крышку, чтобы увидеть основную плату bObsweep.

Отключите вход питания от крышки. Ухватитесь за него и вытащите.

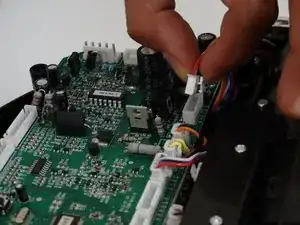

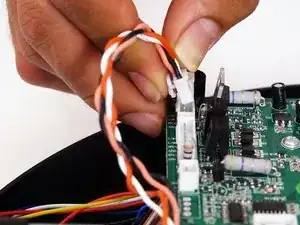

Удалите три разъема с материнской платы. Сожмите маленькую белую вкладку сбоку каждого разъема и потяните вверх, чтобы освободить его от материнской платы.

1. В нижнем левом углу: маленький разъем с красными, черными и белыми проводами.

2. Один толстый белый провод, который подключен с правой стороны предыдущего разъема.

3. На верхнем крае материнской платы bOb: широкий многокрасочный разъем.

Уберите крышку в сторону и начните ваш ремонт.

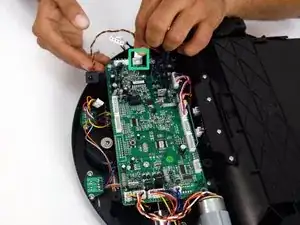

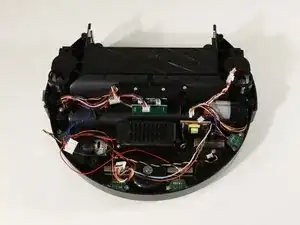

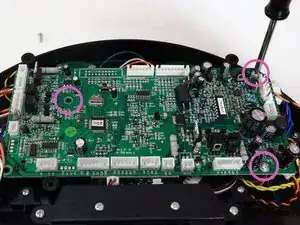

После открытия bObsweep вы увидите основную плату в центре. Чтобы удалить ее, вам нужно отключить еще 11 разъемов и открутить 3 винта.

Один находится в центре материнской платы, рядом с многокрасочным разъемом для левого колеса Боба.

Второй находится ближе к верхнему правому углу.

Третий находится рядом с нижним правым краем.

Сохраните все три винта. Они понадобятся позже при установке новой основной платы.

Отсоедините все разъемы материнской платы. Запомните, где каждый разъем подключается для установки нового.

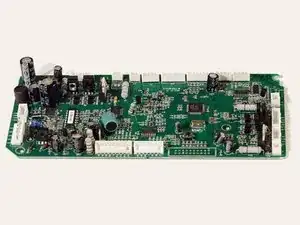

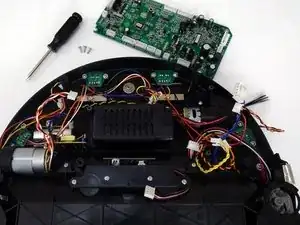

Поднимите основную плату и замените ее на новую рабочую. Убедитесь, что новая основная плата лежит ровно на винтовых стойках внутри bObsweep.

Установите 3 винта, которые вы сняли на предыдущем шаге.

Все разъемы, которые вы сняли на первом шаге, должны быть подключены в правильные места.

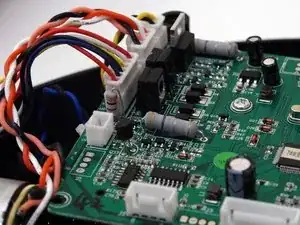

Порядок разъемов вдоль левого края материнской платы сверху вниз:

Маленький желтый и черный разъем.

Разъем мотора основной щетки, который имеет две пары скрученных проводов, один красный и белый, другой розовый и черный.

Широкий многокрасочный разъем, который подключен к левому колесу bObsweep.

Наконец, маленький разъем с черными и синими скрученными проводами.

Когда все будет подключено к bObsweep, начните собирать крышку обратно, прежде чем снова использовать пылесос.

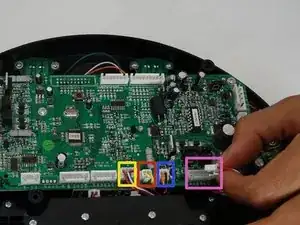

Порядок подключения вдоль нижнего края слева направо должен быть следующим:

Разъем с многокрасочными проводами и широкой основой, который подключается к правому колесу Боба.

Маленький разъем с черными и оранжевыми проводами.

Маленький разъем с желтыми проводами.

Маленький разъем с красными, черными, белыми и коричневыми проводами.

На этом ряду останется 3 пустых места. Два из них заполнятся, когда вы установите крышку обратно.

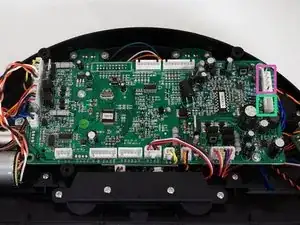

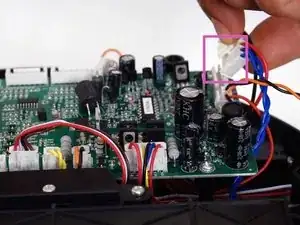

В верхней части правого края материнской платы находится широкий разъем в красном, черном и синем цветах.

Под ним расположен меньший разъем для входного питания Боба с оранжевыми и черными проводами.

Подключите каждый из них к материнской плате в соответствующий слот.

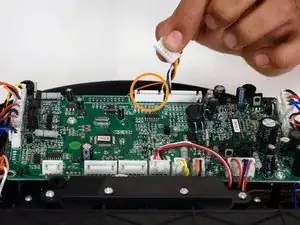

На верхнем крае материнской платы есть два широких многокрасочных разъема. Один был удален для отсоединения крышки bObsweep, поэтому это место пока останется пустым.

Другой подключается с правой стороны открытого пространства.

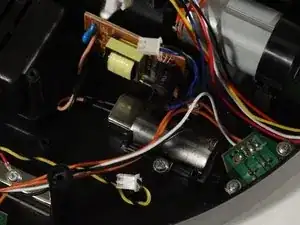

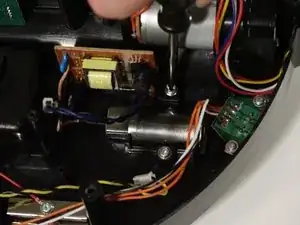

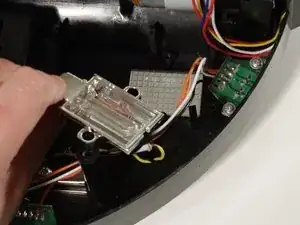

Существует два винта, которые удерживают УФ-лампу на месте. Открутите их и поднимите лампу.

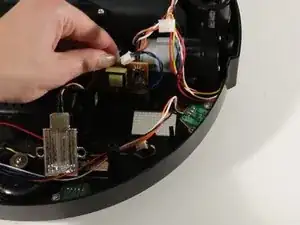

Затем сдвиньте небольшую плату УФ-лампы вверх, и она выйдет из своего держателя внутри bObsweep.

Если какие-либо детали разъединились, верните их в правильном порядке. Убедитесь, что прозрачный пластик установлен так, чтобы шершавая сторона была снаружи bOb.

Положите новую лампу в открытое пространство и установите два винта, которые вы удаляли ранее.

Плата разъема вставится прямо вниз в держатель.

Не забудьте правильно установить основную плату и обратитесь к руководству по закрытию bObsweep, чтобы закончить этот ремонт:Закрытие корпуса bObsweep после ремонта
