Замена датчиков пола робота-пылесоса bObsweep

Переверните bOb вверх дном и снимите 7 винтов, которые крепят крышку.

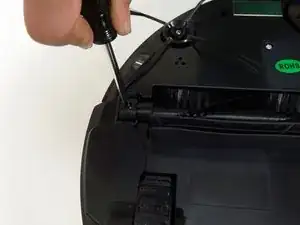

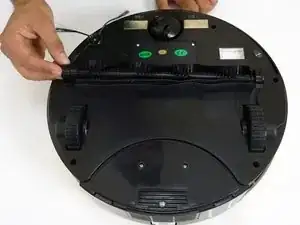

Снимите основную щётку. Открутите держатель и выньте щётку. Напоминание: отложите этот винт отдельно от остальных, чтобы использовать его позже при установке.

В зависимости от модели на bObsweep может быть только 6 винтов.

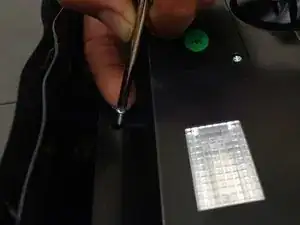

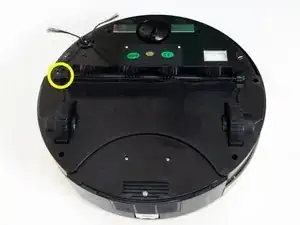

Внутри отсека для щётки расположены два отверстия для винтов: одно по центру, второе — на левом краю. Снимите оба винта и отложите в сторону для последующей сборки.

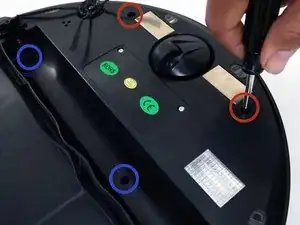

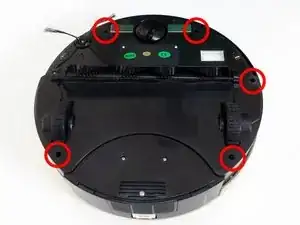

По краям корпуса bObsweep находится ещё пять винтов. Два установлены сверху и снизу, по одному — на правом конце основной щётки.

Переверните bOb обратно, чтобы экран оказался сверху. Поднимите крышку, чтобы открыть основную плату bObsweep.

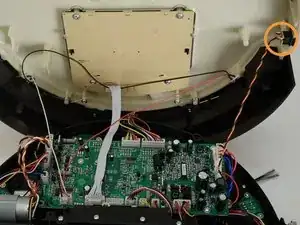

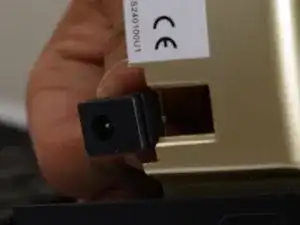

Отсоедините разъём питания от крышки. Возьмите его и выдвиньте в сторону.

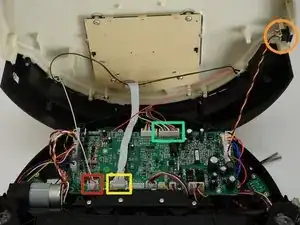

Отсоедините три штекерных разъёма от материнской платы. Зажмите маленькую белую защёлку на каждом разъёме и потяните ровно вверх, чтобы отсоединить его от платы.

1. В нижнем левом углу: маленький разъём с красным, чёрным и белым проводами.

2. Один толстый белый провод, подключённый к правой стороне предыдущего разъёма.

3. На верхнем краю материнской платы bOb: широкий многоцветный разъём.

Отложите крышку в сторону и начинайте ремонт.

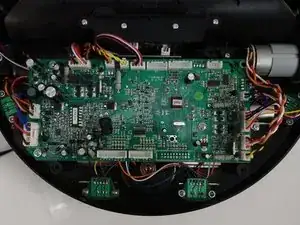

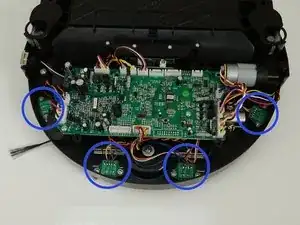

Внутри bObsweep расположены четыре датчика обнаружения пола, находящиеся перед основной платой.

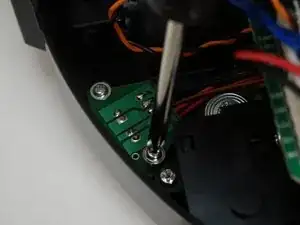

Используйте отвёртку, чтобы снять все 8 винтов, крепящих датчики. На каждом датчике по два винта.

Помните, что все снятые с bObsweep детали нужно хранить в надёжном месте, чтобы установить их после ремонта.

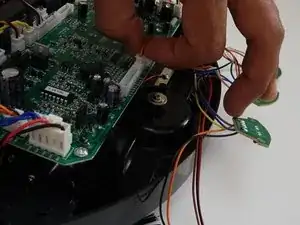

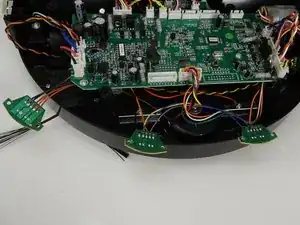

Поднимите датчики из bObsweep. Все четыре соединены одним разъёмом.

Вам потребуется протянуть часть проводов под основной платой, чтобы полностью извлечь деталь.

Отсоедините многоцветный разъём, соединяющий датчики с основной платой, чтобы полностью удалить деталь.

Внутри bObsweep находятся две пластиковые детали, которые остаются внутри при замене датчиков пола. Если они случайно были извлечены вместе с датчиками, верните их обратно.

Подключите новые датчики обнаружения пола к свободному разъёму на основной плате.

Перед установкой протяните провода крайних датчиков пола под основной платой.

Убедитесь, что все датчики правильно выровнены относительно прозрачных пластиковых заглушек внутри bOb.

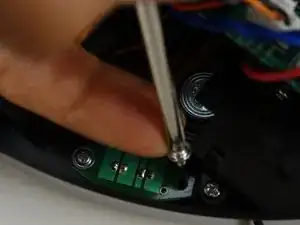

Установите все 8 винтов, крепящих датчики обнаружения пола.

Перейдите к руководству по закрытию bObsweep: Закрытие крышки bObsweep после ремонта
