Замена ЖК‑экрана bObsweep Standard

Переверните Bob и снимите 7 винтов по периметру, которые удерживают крышку.

Снимите основную щётку. Отвинтите держатель и выньте щётку. Напоминание: Отдельно отложите этот винт, чтобы позже использовать его при обратной сборке.

В зависимости от модели на bObsweep может быть установлено только 6 винтов.

Внутри отсека для щётки есть два отверстия под винты: одно по центру, одно слева. Удалите оба и отложите для повторной сборки.

По краям bObsweep расположены ещё пять винтов. Два установлены вверху и внизу, и один — на правом конце отсека основной щётки.

Переверните bOb обратно, чтобы видеть экран. Поднимите крышку, чтобы открыть плату управления bObsweep.

Отсоедините разъём питания от крышки. Захватите его и аккуратно выдвиньте.

Снимите три проводных разъёма с материнской платы. Сожмите маленькую белую защёлку на стороне каждого разъёма и тяните строго вверх, чтобы освободить разъём от платы.

1. В нижнем левом углу: маленький разъём с красным, чёрным и белым проводами.

2. Один толстый белый провод, присоединённый справа от предыдущего разъёма.

3. На верхнем краю материнской платы bOb: широкий многоцветный разъём.

Отложите крышку в сторону и приступайте к ремонту.

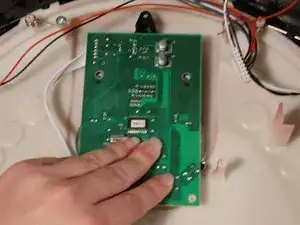

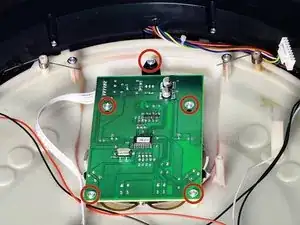

У bObsweep Standard круглый экран, который крепится к крышке пятью винтами. Снимите их, чтобы вынуть все части экрана. В комплект входят:

ЖК‑экран

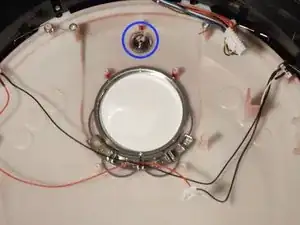

Инфракрасный датчик над экраном, который легко выдавливается после демонтажа

Три пружины

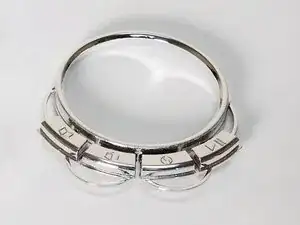

Серебристая крышка для кнопок bOb.

После снятия всех деталей установите их в следующем порядке:

Инфракрасный датчик устанавливается так, чтобы чёрная сторона была с внешней стороны bOb.

Крышка кнопок вставляется в предназначенное для неё отверстие в крышке.

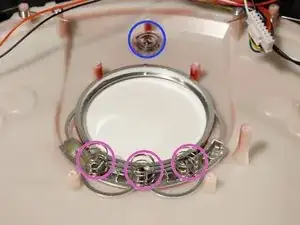

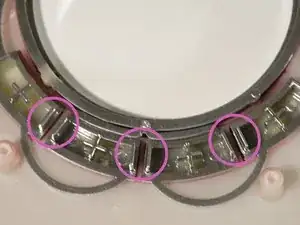

Затем три пружины размещаются сверху крышки, на держателях пружин между знаками плюс.

Наконец, ЖК‑дисплей кладётся сверху пружин лицевой стороной вниз. Убедитесь, что отверстия в экране совпадают со стойками для винтов на крышке bOb.

Установите все 5 винтов, чтобы зафиксировать экран и инфракрасный датчик на месте.

Для завершения ремонта следуйте инструкции Закрытие крышки bObsweep после ремонта
